AXI4接口协议的基础知识

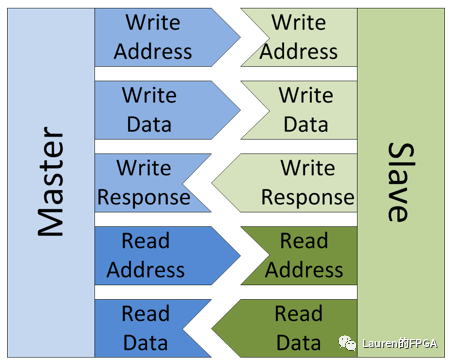

AXI-4 Memory Mapped也被称之为AXI-4 Full，它是AXI4接口协议的基础，其他AXI4接口是该接口的变形。总体而言，AXI-4 Memory Mapped由五个通道构成，如下图所示：写地址通道、写数据通道、写响应通道、读地址通道和读数据通道。

上图中的箭头方向表明了信号的流向（主到从或从到主）。例如：对于写通道，主设备把数据发送给从设备，同时从设备给主设备发送响应信号，表明数据交易的完成。对于读通道，从设备根据主设备提供的地址信息把数据发送给主设备。

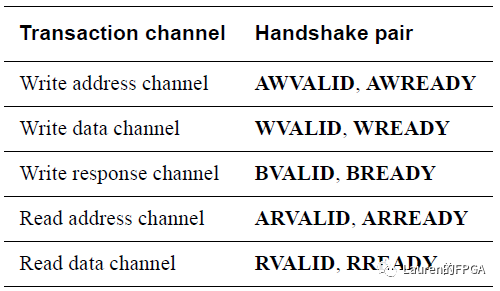

每个通道都有自己的VALID/READY握手信号对，如下图所示。只有当握手信号同时有效时，该通道其他信号才有效。

写地址通道

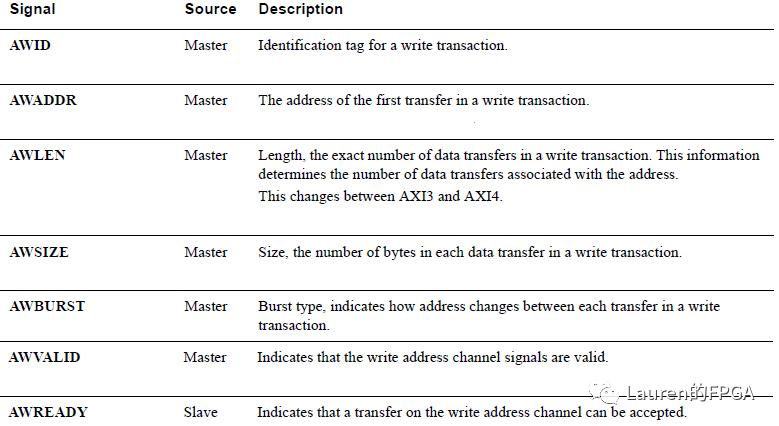

对于写地址通道，这里主要介绍以下几个信号，如下图所示。写地址通道的信号名称均以AW开头。从图中可以看到除AWREADY之外，其余信号均由主设备产生传递给从设备。AWADDR为写数据第一个Byte的地址，从设备会根据此值计算后续Byte地址。AWLEN+1即为突发长度，表明了发送数据的个数（不是Byte数）。
