基于SPI兼容的LED显示屏网络控制

许多的1 - Wire 兼容的外围设备可用，但对于那些缺乏的1 - Wire能力，图1所示电路一种方法可以实现它。显示的例子允许远程LED显示屏是由1线通过SPI兼容的显示控制器的网络控制。

SPI（Serial Peripheral Interface--串行外设接口）总线系统是一种同步串行外设接口，它可以使MCU与各种外围设备以串行方式进行通信以交换信息。SPI有三个寄存器分别为：控制寄存器SPCR，状态寄存器SPSR，数据寄存器SPDR.外围设置FLASHRAM、网络控制器、LCD显示驱动器、A/D转换器和MCU等。SPI总线系统可直接与各个厂家生产的多种标准外围器件直接接口，该接口一般使用4条线：串行时钟线（SCLK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOSI和低电平有效的从机选择线SS（有的SPI接口芯片带有中断信号线INT、有的SPI接口芯片没有主机输出/从机输入数据线MOSI）。

SPI接口的全称是“Serial Peripheral Interface”，意为串行外围接口，是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。 SPI接口是在CPU和外围低速器件之间进行同步串行数据传输，在主器件的移位脉冲下，数据按位传输，高位在前，低位在后，为全双工通信，数据传输速度总体来说比I2C总线要快，速度可达到几Mbps.

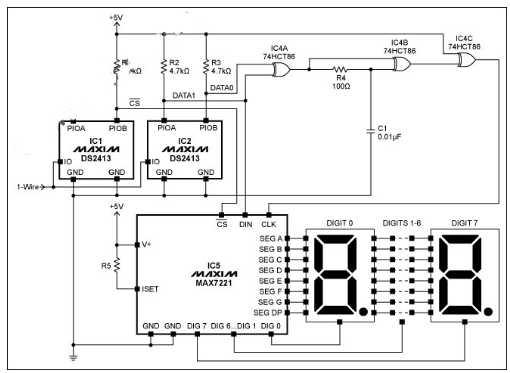

图1.三个1线开关（IC1的- IC3的），三异或门（IC4的），以及相关的组件使1 - Wire网络来控制这种通过SPI外设IC5显示。

生产出的3线SPI接口由MAX7221显示控制器（低电平有效CS，DIN和CLK）的要求，1 - Wire网络地址连续三个1线开关（DS2413的）。第一个开关直接创建片选（低电平有效CS），第二个创建串行数据线直接（标准），而第三个开关与三异或门的帮助，创造了串行时钟（CLK）。

边缘检测器和一杆（IC4A - C）的结合IC2的（DATA1和资料0）的输出创造一个SPI接口的时钟信号。这种一次性时钟产生电路提高了，只需要一个1线每SPI位交易数据速率，而不是三项交易（数据，时钟低，时钟的高），将被要求如果IC2输出被用来直接作为时钟信号。

要传送数据到SPI输入，首先设置IC1的低产出。然后，传送的数据位使用以下规则：

如果目前的数据位从以前位不同，设置IC2的DATA1数据输出相应。

如果目前的数据位是一样的前一位，拨动IC3的的资料0输出相同。

该电路产生时钟脉冲，每次自动执行，并且只需要一个1 - Wire总线命令发送每个数据位。当数据传输完成后，发送一个最终的1 - Wire命令来设置IC1的输出为高。

该电路允许1 - Wire网络远程控制温度显示，但类似技术可以提供一个接口，通过I 2 C兼容的设备，以及其他的SPI ADC和DAC等外围设备。您还可以通过使用额外的DS2413的生产输出（S）的双向数据传输能力。请注意，SPI数据速率不是很快，和对周边的更新比较慢，但速度并不是很多远程监控应用的问题。
