关于运算放大器功率耗散的“典型值”、“最大

在将一个运算放大器设计成为全新应用时经常被问到的两个问题是：

1. 他的功率耗散“典型值”是多少？

2. 他的功率耗散“最大值”是多少？

大多数情况下，这些问题连同那些与器件多种热阻抗特性相关的其他问题一同被提出来。这些问题是被用来测量器件功率处理能力的标准题库中的一部分，并且有助于暴露所有可能存在的长期可靠性问题。

一个放大器的数据表也许未列出功率耗散信息，但是通常情况下，他的确提供了工作电压范围，和工作电流的典型值和最大值。通常情况下，可以直接回答第一个有关“典型”功率值的问题。使用功率公式，PDQ= VS∙IQ，就可以了，在这里PDQ是静态功率，VS是电源电压，而IQ是“典型”静态工作电流。

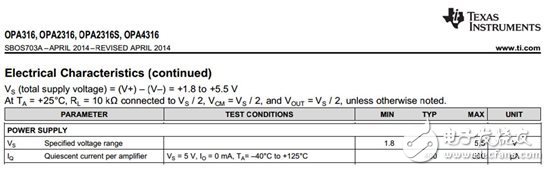

我们将CMOSOPA316运算放大器用作示例并计算其“典型”功率。其电压范围和工作电流在下方的数据表内提供：

电压范围额定值在+1.8至+5.5V之间，IQ典型值400μA。图1显示了一个简单测量电路。假设使用标称值5V电源电压，用VS∙IQ，“典型”功率，PDQ，为2mW。够简单吧！

图1.将OPA316配置为确定静态功率耗散

由于用户不是经常表明运行条件，最大功率的情况有所不同。大多数情况下，留给应用工程师去试验并推测用户需要。在放大器运行在正常线性模式中时，或是在某些极端条件下时，他们需要最大功率吗？
