dali总线介绍_dali总线示波器波形

DALI每条总线可以接64个设备，采用主从机的工作机制。数据包由19个位组成，通讯速率1200Bps；逻辑电平0的电压范围是-6.5~6.5V、逻辑‘1’的电压范围是9.5~22.5V。这种宽的电压范围使得DALI对线材的要求不高，DALI线不要求使用双绞线或专用电缆等专用的配线，在安装使用的已经存在的控制线也可以作为DALI线，确保最大的电压降不能超过2V，最长的距离是300m。综合这些因素，DALI从一开始设计的定位上就定义在非常专业的照明控制系统，而且是EIB，Lonworks等大型系统的补充上。其在EIB等大型总线支持比薄弱的镇流器上面有着自己独特的优势，而且可以比较有效地利用已经布好的现有的控制线，对于改造以往的模拟镇流器等是个很好的解决方案。目前EIB已经有了DALI的接口产品（Gateway），在通过这个接口网关后，DALI产品就可以顺利的融入到EIB成熟的系统里。

dali总线示波器波形

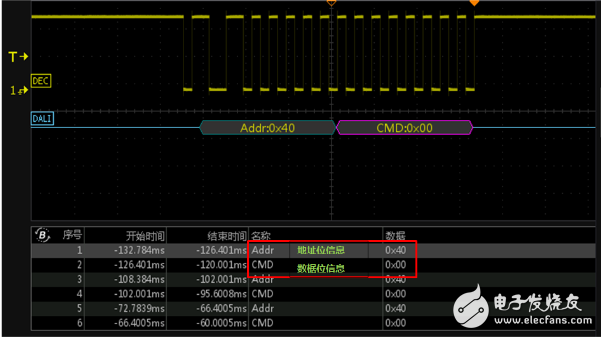

现场模拟照明控制DALI通信协议，这里用数据挖掘型示波器ZDS4054Plus为例，其免费标配DALI协议解码功能，可对全内存512Mpts的数据进行解码，且可对照明控制器与镇流器之间的信号监测，取其中一帧数据的信息在事件表中进行查看，如下图所示：

DALI协议解码界面

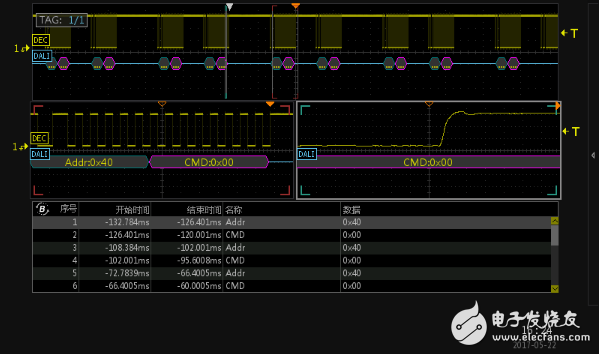

对长时间监测的数据进行异常分析，可在示波器的缩放模式下使用双ZOOM多窗口显示的功能，对信号进行多窗口异常监测和分析，可同时对任一数据帧和数椐帧上升沿或下降沿细节进行分析，然后通过查看放大数椐细节，事件表中的数据和波形一一对应，定位异常非常方便，如下图所示。

细节分析
