Rs232转Rs485接线图

　　rs232是个人计算机上的通讯接口之一，由电子工业协会（Electronic Industries Association，EIA） 所制定的异步传输标准接口。通常 RS-232 接口以9个引脚 （DB-9） 或是25个引脚 （DB-25） 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。

　　智能仪表是随着80年代初单片机技术的成熟而发展起来的，现在世界仪表市场基本被智能仪表所垄断。究其原因就是企业信息化的需要，企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。

　　最初是数据模拟信号输出简单过程量，后来仪表接口是RS232接口，这种接口可以实现点对点的通信方式，但这种方式不能实现联网功能。随后出现的RS485解决了这个问题。

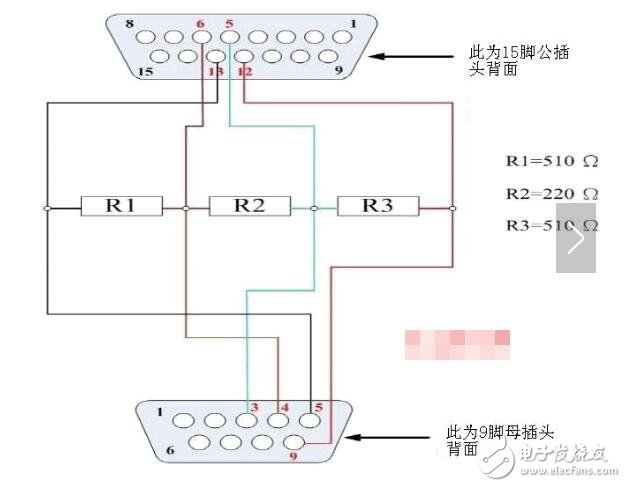

　　RS232 TO RS485 连接口电路图介绍：

　　1、15 PIN公接头第5脚、第6脚为，I/O E、I/OF; 第12脚、第13脚为，+5VOut、Ground。

　　2、9 PIN母插头第3脚、第4脚为，RS-485B、RS-485A; 第5脚、第9脚为Ground、+5V。

　　3、将电阻依上图接至最后一颗装置之接头上（焊接电阻时，请勿直接焊在接头上）。

　　4、使用RS485联机时，需先使用RS232通讯至马达，写入以下程序方可执行

　　RS485联机功能，程序代码如下：

　　SADDR1

　　OCHN（RS4，1，N，9600，1，8，C）

　　END

　　最后再搭配RS-232 转RS-485转换器即可通讯。
