9针rs232接口定义

　　RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。它被广泛用于计算机串行接口外设连接。连接电缆和机械、电气特性、信号功能及传送过程。

　　RS-232是现在主流的串行通信接口之一。由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：

　　（1）接口的信号电平值较高，易损坏接口电路的芯片。RS232接口任何一条信号线的电压均为负逻辑关系。即：逻辑“1”为-3— -15V；逻辑“0”：+3— +15V ，噪声容限为2V。即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负 。与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

　　（2）传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD开发板中，综合程序波特率只能采用19200，也是这个原因。

　　（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

　　（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。

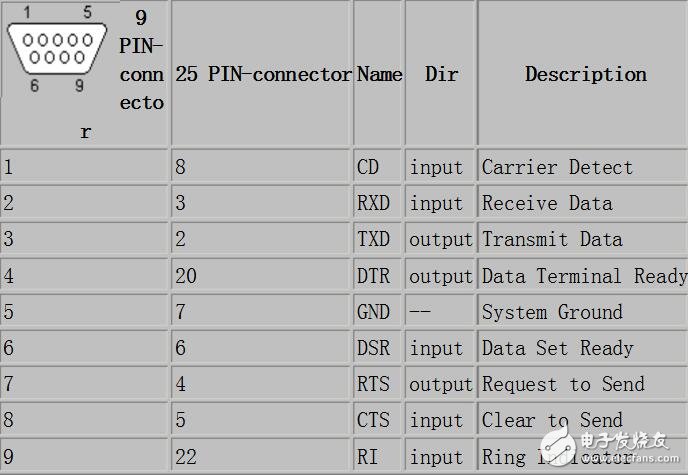

　　按序号说明：

　　1 载波检测（DCD）

　　2 接受数据（RXD）

　　3 发出数据（TXD）

　　4 数据终端准备好（DTR）

　　5 信号地线（SG）

　　6 数据准备好（DSR）

　　7 请求发送（RTS）

　　8 清除发送（CTS）

　　9 振铃指示（RI）

　　串口母头连接器的管脚定义

　　此上为计算机串口管脚定义说明。

　　RS-232C母接头定义（9芯）

　　Pin 1 Received Line Signal Detector（Data Carrier Detect）

　　Pin 2 Received Data Pin 3 Transmit Data

　　Pin 4 Data Terminal Ready

　　Pin 5 Signal Ground

　　Pin 6 Data Set Ready

　　Pin 7 Request To Send

　　Pin 8 Clear To Send

　　Pin 9 Ring Indicator
