基于莱迪思FPGA的DVI/HDMI接口功能的设计和实现

　　作者：莱迪思半导体公司战略市场经理 Gordon Hands

　　在过去几年中，具有高清晰度视频显示器的一些产品大幅度增加。高清晰度视频显示器被集成在这些产品的内部，或者放在产品的外面。原始设备制造商正在期望能够利用标准的平板显示器及接口技术来降低产品的成本，并提供长期的解决方案。设计界面对着这种挑战，并继续实施低成本平板显示器驱动器，在接口的后端中提供专用化和增值的功能。

　　在消费市场上，平板显示技术的增长有助于统一接口选择和降低成本。尽管首个高清晰度显示器使用了模拟分量视频接口（YCrCb），数字技术，诸如数字视频接口（DVI）和高清晰度多媒体接口（HDMI） 已经取代了大多数模拟接口。庭影院市场爆炸式的增长需要更新DVI标准。然而，需要一个庞大连接器的DVI接口限制了对数字版权管理（DRM）的支持，且缺少对单声道或多声道音频的支持。为满足演变的HDMI标准要求，它使用相同的如DVI这样的基本信号传输，支持较小的连接器，以及更大带宽（1080p 分辨率）、DRM和8个通道的多格式音频。

　　基于在平板领域中占主导地位的DVI和HDMI协议，原始设备制造商正在越来越多地追求他们自己的集成一种或两种技术的产品开发。

　　DVI 和 HDMI标准

　　HDMI规范可以传输和接收未压缩的数字流的音频/视频标准。它可以将视频和多声道音频组合至单一的数字连接，节省了多条线路连接及相关成本。对于没有音频要求的1080i分辨率显示，HDMI信号传输与DVI是向下兼容的。

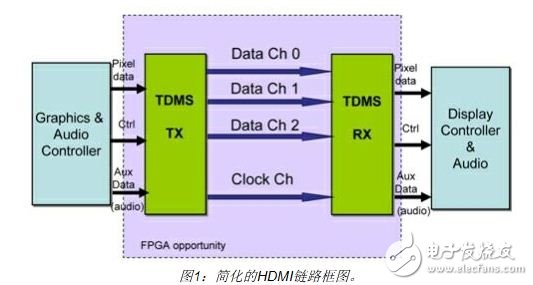

　　DVI和HDMI是基于称为最小化传输差分信号（TMDS）的信号传输技术 。 TMDS也有类似CML的物理信号传输电平（电流模式逻辑）。图1给出了简化的HDMI链路框图。

　　HDMI 接口是一种带有三个TMDS通道的屏蔽电缆。默认配置是RGB ，每个通道传送一种颜色。与DVI不同， HDMI支持亮度及色度的分量（YCbCr 4:4：4和4:2：2），并通过3个T M D S链路，支持多达8个音频通道。分开的对线以1/10X TMDS比特率传送一个同步时钟，另外的线提供了一个低速的显示特性，支持从显示器到源端的通信（EDID）。另外，HDMI还集成了辅助控制功能，如热插拔检测和针对EDID接口的电源和地。HDMI共有29个连接。接收器恢复信号的功能限制了电缆的长度。

　　HDMI 链路有三种工作周期：视频数据周期、数据隔离周期和控制周期。它在视频数据周期传送有效的视频，在数据隔离周期传输音频和辅助数据，传输时使用了一系列的数据包。在任何视频或数据周期之间，需要有控制周期。每个视频数据周期开始时，有一个紧随护带的前同步信号，针对从控制周期到视频周期的过渡，提供了非常稳定的指示。前同步是8个连续的预定义字符（10‘b1101010100 ， 10’b0010101011 ， 10‘b0101010100 ，和10’b1010101011），护带是针对每个通道的2个连续的独特字符（通道1 ： 10b1011001100 ;通道2 ： 10b0100110011 ;通道3 ： 10b1011001100）。
