串行总线分析功能之总线触发与总线分析

　　串行总线的分析功能分为两个部分，总线触发和总线分析。

　　自定义串行总线的触发：

　　图表1 自定义串行总线触发设定菜单

　　DLM2000支持标准的CAN/LIN/I2C/SPI/UART总线触发，在串行总线触发菜单中有一项是<用户定义>(User Define)。进入这一项就可以进行自定义总线的触发设置。在此菜单中可以进行如下设置：

　　数据源(DATA)：指定通道作为数据信号源。

　　激活电平(Active)：指定将高电平或者低电平设为逻辑1。

　　时钟(Clock)：对于通过时钟同步的总线，可以进行时钟的相关设置，选择时钟源以及设定在时钟信号的上升沿或下降沿进行采样。

　　片选(CS)：当使用时钟同步信号时，通过片选信号来控制数据的有效性。可以设置片选源，以及高电平有效或者低电平有效。

　　锁存(Latch)：可以指定时钟同步采样的数据源码型与指定码型进行比较的时间。可以是定锁存源，以及在锁存源的上升沿或是下降沿进行比较。

　　触发条件：可以将数据码型作为触发条件使用。当采样得到的数据源的码型与指定码型一致时，数据码型触发条件成立。

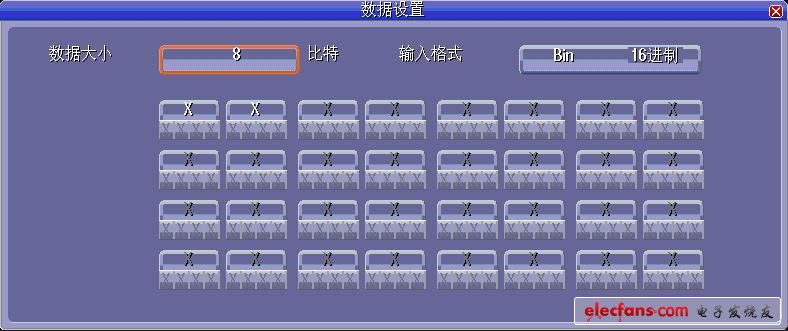

　　图表2 自定义串行总线触发条件设定

　　数据码型的长度可以设为1~128位，并制定按照二进制或是十六进制来设定码型。

　　比特率：当没有同步时钟源时，可以对信号的比特率进行设定，设定范围从1kbps至50Mbps，步进值为1kbps。

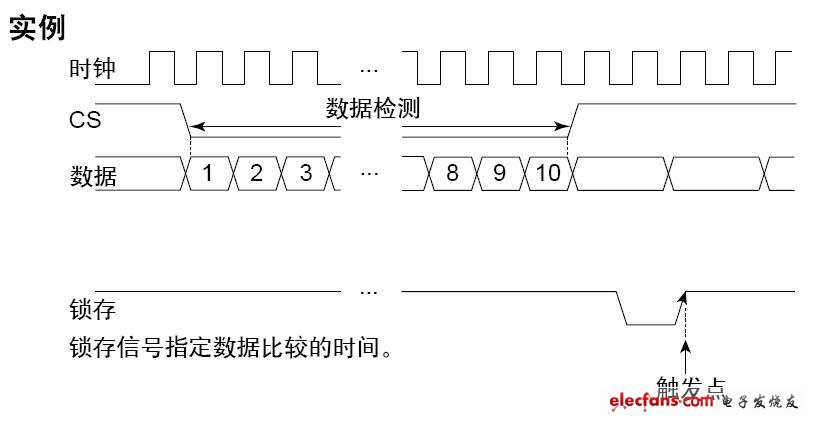

　　下面是一个带时钟同步信号的自定义总线触发示例。

　　首先正确设置时钟源、数据源、片选信号和锁存信号，再设置好相应的触发条件，就可以像通用串行总线一样进行触发，捕获所需要的信号波形。

　　图表3 时钟同步串行总线触发示例
