RS485总线防雷保护方案

　　RS485作为最为最常用的电表通讯方式之一。日常生活中雷电和静电干扰已经成为485通信总线在实际工程经常遇到的问题。故如何对芯片以及总线进行有效的保护，是摆在每一个使用者面前的一个问题。在这里，我们主要讨论RS485在电表中的防雷保护及方案。

　　一.雷击过压防护的必要性

　　RS-485接口带电拔插和抖动都会引起电压的剧烈变化，都会使芯片损坏，而RS485总线实行长距离传输(1200米以上)，而且其传输线通常暴露于户外，因此极易因为雷击等原因引入过电压。而RS485收发器工作电压较低(5V左右)，其本身耐压也非常低(-7V~+12V)，一旦过压引入，就会击穿损坏。在有强烈的浪涌能量出现时，甚至可以看到收发器爆裂，线路板焦糊的现象。

　　二.防雷保护器的基本要求

　　在正常运行时,雷电保护器的接入应不影响信号的正常传输,雷电保护器的对地阻抗应非常大,串连在电路中的阻抗应非常小，在雷电袭击通信总线时,雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于后端控制芯片或其它电器件的耐受电压水平。在抑制雷电袭击过程中,雷电保护器自身应完好无损，雷电保护器对雷电袭击应具有足够快的响应速度。

　　三.RS485通讯保护方案

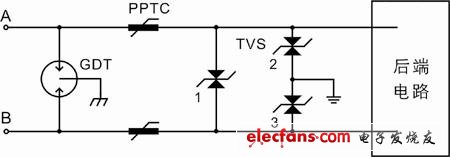

　　a.原理图

　　以上为RS485总线的两级防护电路图。当雷击发生时，感应过电压由两端引入，GDT做一级防护，此时过电压被大大削弱到数百伏左右，再经过PPTC限浪,TVS做二次限压，使到后端电路的电压被箝制在8V左右，从而实现对后端电路的保护。TVS2/3做共模保护，TVS1做差模保护。

　　b.保护等级

　　可通过IEC61000-4-5,4级标准:

　　1.2/50us 4KV

　　10/700us 6KV

　　8/20us 2KA

　　C.器件选择

　　贴片(SMD):

　　GDT: 3SPC090F

　　PPTC: MSM020

　　TVS: SMBJ10CA

　　插件(DIP):

　　GDT: C6M09R

　　PPTC: K250-120U

　　TVS: P6KE12CA

　　d.器件选型说明

　　陶瓷放电管GDT: 直流击穿电压大于线路中的正常工作电压，放电管允许的通过电流超过或等于设计通过的最大电流即可。

　　自恢复保险丝PPTC：PPTC的最大额定工作电压应大于电路正常最大工作电压。IH保持电流应大于最大工作电流，IT动作电流应小于线路的最大可承受电流。

　　瞬态抑制二极管TVS：通用信号传输线上TVS的击穿电压VBR应高于信号线上传输的信号电压,在此前提下, VBR应尽可能选得低一些,较低的VBR 可使后端通信芯片得到可靠保护,并且具有较大的通流容量。
