I2C I/O扩展芯片特性分析

时间：2010-07-20 09:54

人气：

作者：admin

标签： I/O扩  I2C

导读：I2C I/O扩展芯片特性分析-简介 I/O口扩展芯片可用于MCU/DSP通用I/O口的扩展，通过I2C扩展成8或16位GPIO。当应用...

简介
　　I/O口扩展芯片可用于MCU/DSP通用I/O口的扩展，通过I2C扩展成8或16位GPIO。当应用中需要额外的I/O口来连接ACPI电源开关、传感器、按钮、LED、风扇等时，可使用I/O扩展器件实现简单的解决方案。
　　输出：直接驱动LED，风扇，继电器等开关控制，可驱动50mA电流。
　　输入：键盘输入，定时器/传感器等检测输入，带中断功能。对于远距离很多个控制触点与主机之间的通讯，采用I2C I/O扩展技术，可大大简化多股排线布线不便的问题。

特性

工作电压：2.3V～5.5V
  • 400kHz I2C总线兼容
  • 每个I/O可承受5V 电压
  • 高驱动能力
  • 通过吸收20mA电流来驱动LED
  • 低电平有效的中断输出
  • 单独的I/O配置
  • 可级联到8个器件
  • 内部上电复位
  • SDA/SCL输入含噪声滤波器
  • 工业温度范围

典型器件

1、CAT9554特性

400kHz I2C总线兼容

  • 工作电源电压：2.3V～5.5V
  • 低待机电流
  • I/O口可承受5V电压
  • 8个I/O口，上电时默认为8个输入口
  • 高驱动能力
  • I/O口可分别配置
  •  极性反转寄存器
  • 低电平有效中断输出
  • 内部上电复位
  • 上电时无干扰脉冲信号
  • SCL/SDA输入的噪声滤波器
  • 最多扩展8个器件

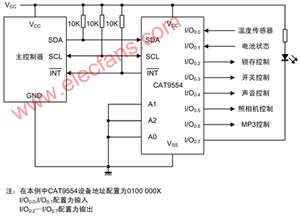

CAT9554典型应用

  • 工业级温度范围
  • 提供3种封装：与RoHS兼容的16引脚的SOIC和TSSOP封装，16引脚的TQFN封装

2、CAT9555特性

  • 400KHz I2C总线兼容
  • 工作电源电压：2.3V～5.5V
  • 低待机电流
  • I/O口可承受5V电压
  • 16个I/O口，默认为16个高电平输入口
  • 高驱动能力
  • 独立的输入输出配置寄存器
  • 极性反转寄存器
  • 低电平有效中断输出
  • 内部上电复位
  • 上电时无干扰脉冲信号
  • SCL/SDA输入的噪声滤波器
  • 可级联8个器件
  • 工业级温度范围

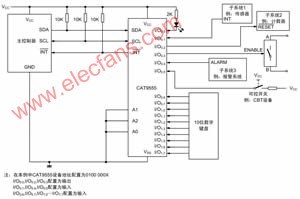

CAT9555典型应用

提供三种不同的封装形式：与RoHS兼容的24脚SOIC、TSSOP封装、24脚的TQFN封装(4mmx4mm)
