基于WM2002设计的立体声耳机驱动方案

本文介绍了WM2002主要特性，方框图，典型应用框图以及推荐外接元件数值和DC1升压转换器和电荷泵外接元件数值。
Wolfson 公司的WM2002是采用Wolfson myZoneTM环境噪音消（ANC）除技术的立体声耳机驱动器，可采用单端或BTL输出配置，支持模拟播放或语音输入，模拟或数字麦克风。WM2002集成了功率管理，包括DC/DC转换器，电荷泵和LDO稳压器，采用单节AAA电池供电。环境噪音可降低25dB(典型值),降噪带宽(40Hz -4kHz) ，BTL驱动的THD+N可达-80dB。主要用在带ANC的手机，耳机以及蓝牙单声道/立体声手机。
WM2002应用：

“Pod-style” stereo ear-buds, headsets, headphones with ANC

“Supra-Aural” stereo headphones with ANC

Mono/Stereo Bluetooth headsets with ANC

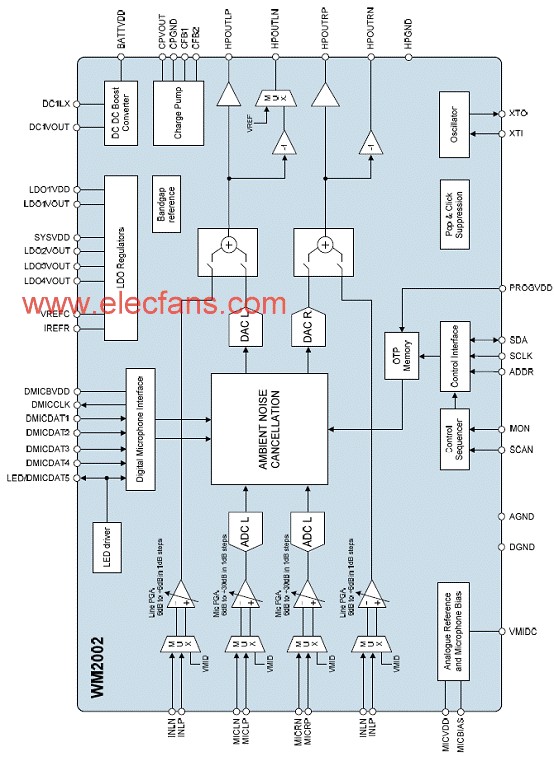

图1。WM2002方框图

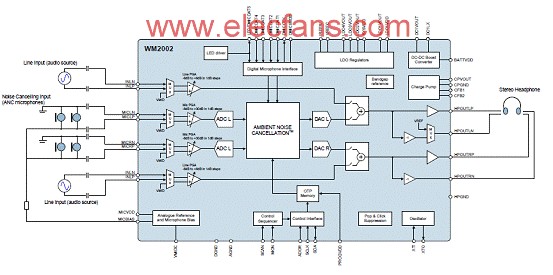

图2。WM2002典型应用框图

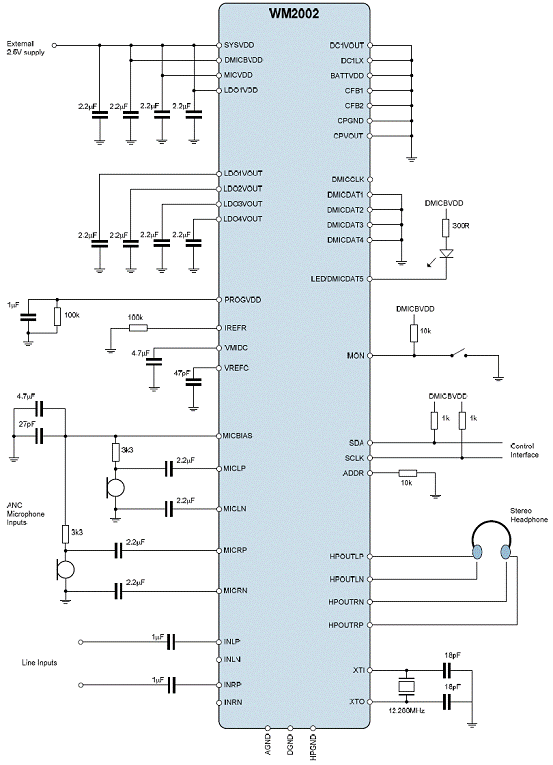

图3。WM2002推荐外接元件数值

图4。WM2002 DC1升压转换器和电荷泵外接元件数值
