CPLD的串口通信设计

　　一、硬件电路设计

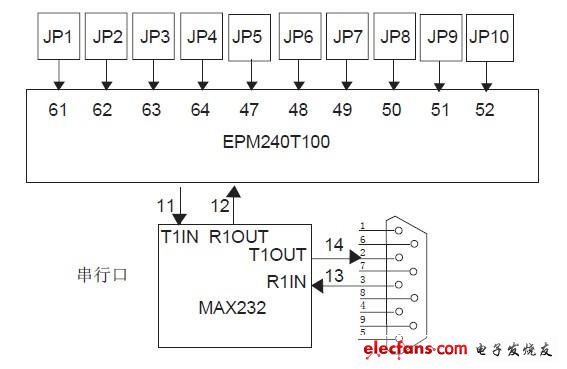

　　本文选用CPLD 是ALTERA 公司的EPM240T100，结合MAX232 接口芯片进行串口通信设计，框图如下图1 所示。

　　图1 CPLD串口通信模块硬件设计

　　二、VHDL程序模块设计及描述

　　使用VHDL 对CPLD 进行编程，设计3 个模块，波特率发生模块，接收器，发送器。

　　1. 波特率发生模块

　　波特率发生器实际是一个分频器，如前所述，本文设计的波特率为19.2kb/ 秒，设计使用的时钟频率为10MHz，所以计数器进行计数时计数到260进行翻转。

　　程序如下(关键部分保留，非必要部分用……代替)：

　　……

　　ENTITY uart IS

　　GENERIC(d_len:INTEGER:=8);

　　PORT (

　　f10MHz:IN STD_LOGIC;-- 系统时钟

　　reset:IN STD_LOGIC;-- 复位信号

　　rxd:IN STD_LOGIC; -- 串行接收

　　txd:OUT STD_LOGIC;-- 串行发送

　　);

　　END uart;

　　ARCHITECTURE behav of uart IS

　　……

　　BEGIN

　　rxds<=rxd;

　　PROCESS(f10MHz,reset)

　　-- 设置波特率发生器 19200kb/s

　　VARIABLE clk19200hz: STD_LOGIC;

　　VARIABLE count:INTEGER RANGE 0 TO 260;

　　BEGIN

　　IF reset='0' THEN

　　count:=0;

　　clk19200hz:='0';

　　ELSIF f10MHz'EVENT AND f10MHz='1' THEN

　　IF count=260 THEN

　　count:=0;clk19200hz:= NOT clk19200hz;

　　ELSE

　　count:=count+1;

　　END IF;

　　END IF;

　　baud_rate<=clk19200hz;

　　END PROCESS;
