MMC卡SPI接口电路

MMC卡既可以采用MMC总线访问，也可以采用SPI总线访问。大部分微处理器都有SPI接口而没有MMC总线接口。如果采用I/O口模拟MMC总线，不但增加了软件的开销，而且对大多数微处理器来说，模拟MMC总线远不如真正的MMC总线速度快，这将大大降低总线数据传输的速度。

　　基于以上考虑，可以采用LPC2200微处理器的SPI接口，设计访问MMC的硬件接口电路。LPC2200是系统的核心控制器，它的主要作用是将数据发送至MMC卡内存储。MMC卡的数据写入是以块为单位的，一块为512字节，所以当RAM中存放了512字节数据时，LPC2200便将其一次性写入MMC卡中。

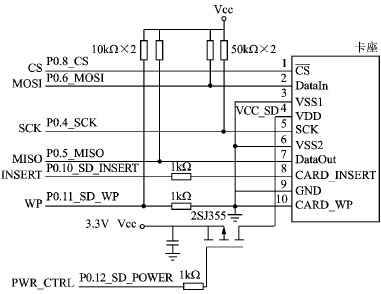

　　LPC2200微处理器与MMC卡卡座接口电路如图1所示，连接引脚如表1所列。

图1  MMC卡SPI接口电路

表1  LPC2200与MMC卡卡座的连接引脚
