HRF系列隔离宽电压输入高电压稳压输出
产品特点
●效率高达80%以上
● 1*2英寸标准封装
●单电压输出
●价格低
●稳压输出
●工作温度: -40℃~+85℃
●阻燃封装，满足UL94-V0要求
●温度特性好
●可直接焊在PCB上
产品应用
HRFW2~20W系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、400VDC、500VDC、600VDC、800VDC、1000VDC等，具有功率密度大，输出功率高，应用范围广等优点。
技术参数
| 输出特性 | ||||
| 技术指标 | 技术参数 | 测试条件 | ||
| 稳压精度 | 2.0 %max | 5%~100%负载范围 | ||
| 电压调整率 | 0.5%max | 满载 | ||
| 负载调整率 | +/-0.5% type. | 0%~100%负载范围 | ||
| 纹波和噪声(滤波后测试) | ≤150 mV p-p, max | 20MHz带宽在加上滤波电容的情况下 | ||
| 动态响应速度 | ≤150us | 25%负载~满载 | ||
| 启动延迟时间 | 500ms | |||
| 输入特性 | ||||
| 输入电压范围 | （5VDC）4.5—9.0VDC | |||
| （12VDC）9.0—18VDC | ||||
| （24VDC）18—36VDC | ||||
| 线性高速率 | 0.5% | 低端~高端 | ||
| 一般特性 | ||||
| 开关频率 | 150KHz | 典型值 | ||
| 转换效率 | 参见型号选择表 | |||
| 隔离电压 | 3000VDC | 输入和输出之间 | ||
| 平均无故障间隔时间 | 1000000小时 | |||
| 温度系数 | 0.02%/℃ | |||
| 环境特性 | ||||
| 工作温度范围 | -40℃~+85℃ | |||
| 储存湿度 | -55℃~+125℃ | |||
| 相对湿度 | 10%~90% | |||
| 冷却方式 | 自由空气 | |||
备注：因产品的反馈电阻用的比较大，所以在产品完全空载的时候，在输入高端电压的时候，输出电压会有偏高的现像，可以在输出端增加0.5%的假负载，就可以解决了，如果有要求，请说明，我们可以在内部解决。

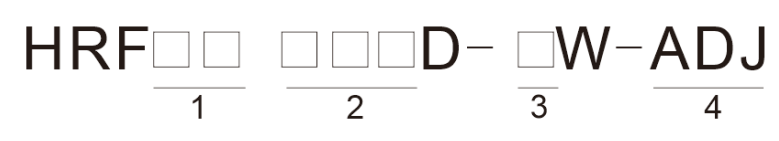

HRF隔离升压产品型号选择指南
部分产品型号参数:
产品型号 | 输入电压 （VDC） | 输出电压 （VDC） | 输出电流 （mA） | 效率 （%） | |
标称值 | 输入范围 | ||||
HRF05150D-5W | 12.0 | 4.5~9 | 150 | 33 | 79 |
HRF12110D-6W | 12.0 | 9.0~18.0 | 110 | 55 | 82 |
HRF12150D-6W | 12.0 | 9.0~18.0 | 150 | 40 | 83 |
HRF12250D-6W | 12.0 | 9.0~18.0 | 250 | 25 | 84 |
HRF24110D-6W | 24.0 | 18.0~36.0 | 110 | 55 | 82 |
HRF24150D-6W | 24.0 | 18.0~36.0 | 150 | 40 | 84 |
HRF24250D-6W | 24.0 | 18.0~36.0 | 250 | 25 | 85 |
HRF12100D-8W | 12.0 | 9.0~18.0 | 100 | 80 | 84 |
HRF12150D-8W | 12.0 | 9.0~18.0 | 150 | 50 | 85 |
HRF12250D-8W | 12.0 | 9.0~18.0 | 250 | 30 | 86 |
HRF24100D-8W | 24.0 | 18.0~36.0 | 100 | 80 | 84 |
HRF24150D-8W | 24.0 | 18.0~36.0 | 150 | 50 | 85 |
HRF24250D-8W | 24.0 | 18.0~36.0 | 250 | 30 | 86 |
HRF12100D-10W | 12.0 | 9.0~18.0 | 100 | 100 | 83 |
HRF12150D-10W | 12.0 | 9.0~18.0 | 150 | 67 | 84 |
HRF12250D-10W | 12.0 | 9.0~18.0 | 250 | 40 | 86 |
HRF24100D-10W | 24.0 | 18.0~36.0 | 100 | 100 | 82 |
HRF24150D-10W | 24.0 | 18.0~36.0 | 150 | 67 | 84 |
HRF24250D-10W | 24.0 | 18.0~36.0 | 250 | 40 | 85 |
HRF24120D-12W | 24.0 | 18.0~36.0 | 120 | 100 | 85 |
| HRF12200D-15W | 12.0 | 9.0~18.0 | 200 | 75 | 86 |
| HRF12300D-15W | 12.0 | 9.0~18.0 | 300 | 50 | 87 |
| HRF24500D-20W | 24.0 | 18.0~36.0 | 500 | 40 | 88 |
| HRF12600D-6W | 12.0 | 9.0~18.0 | 600 | 10 | 80 |
| HRF121000D-5W | 12.0 | 9.0~18.0 | 1000 | 5 | 79 |
此上型号，只是常用型号，有另外电压选型，请与我公司联系。
产品举例说明：
1、型号：HRF12110D-10W，输出端E2电容可选22UF/200V的电解电容。
输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：10W
2、型号：HRF24200~300D-10W，输出端E2电容可选10UF/450V的电解电容。
输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
3、型号：HRF24500D-6W,输出端E2电容可选10UF/450V的电解电容两个进行串联来来滤波输入电压Vin：18~36VDC；输出电压Vout：500VDC；输出功率：6W

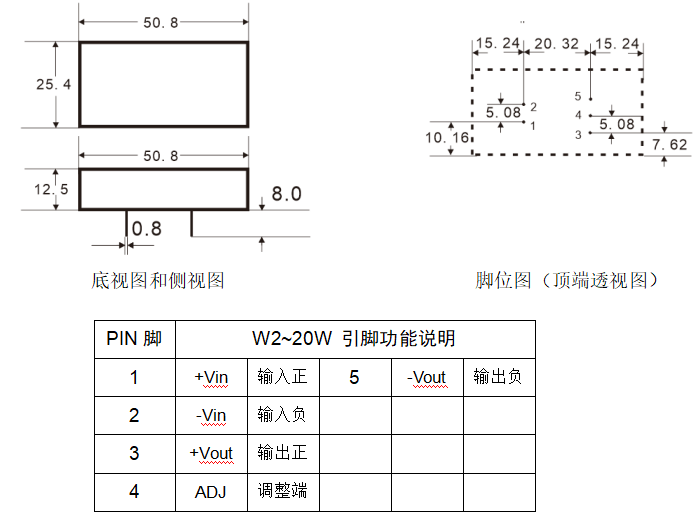

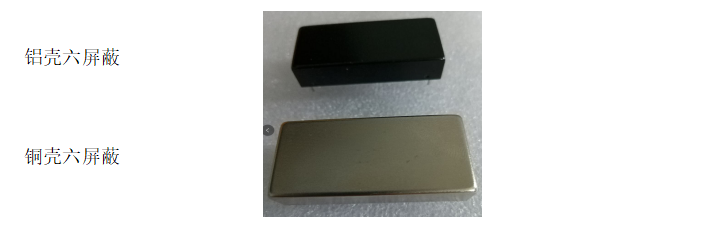

外型尺寸及引脚描述
HRF 系列 产品尺寸：50.8x25.4x12.5 单位:mm

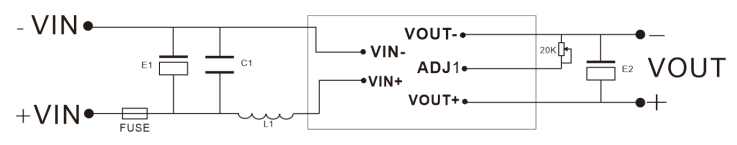

产品应用原理图及器件选型:
