JL-204C旋锁式模拟电子式光控开关

本期单品

JL-2系列之JL-204C NEMA接口 旋锁式模拟电子式光控开关（关灯）

产品介绍

JL-204C旋锁式模拟电子式光控开关适用于根据环境自然光照水平自主控制街道照明、花园照明、通道照明、门廊照明和园区照明。

该产品采用带有光敏管的电子设计，并配备电涌放电器（MOV）。特别是，JL-204C可以满足所有电源种类，为客户应用提供更广泛的电压范围。

此外，它的延时控制功能可以避免夜间因聚光灯或闪电而导致的冗余操作。

该产品提供三个锁扣端子，满足ANSI C136.10和ANSI/UL773区域照明使用插入式、旋锁式光控器标准要求。

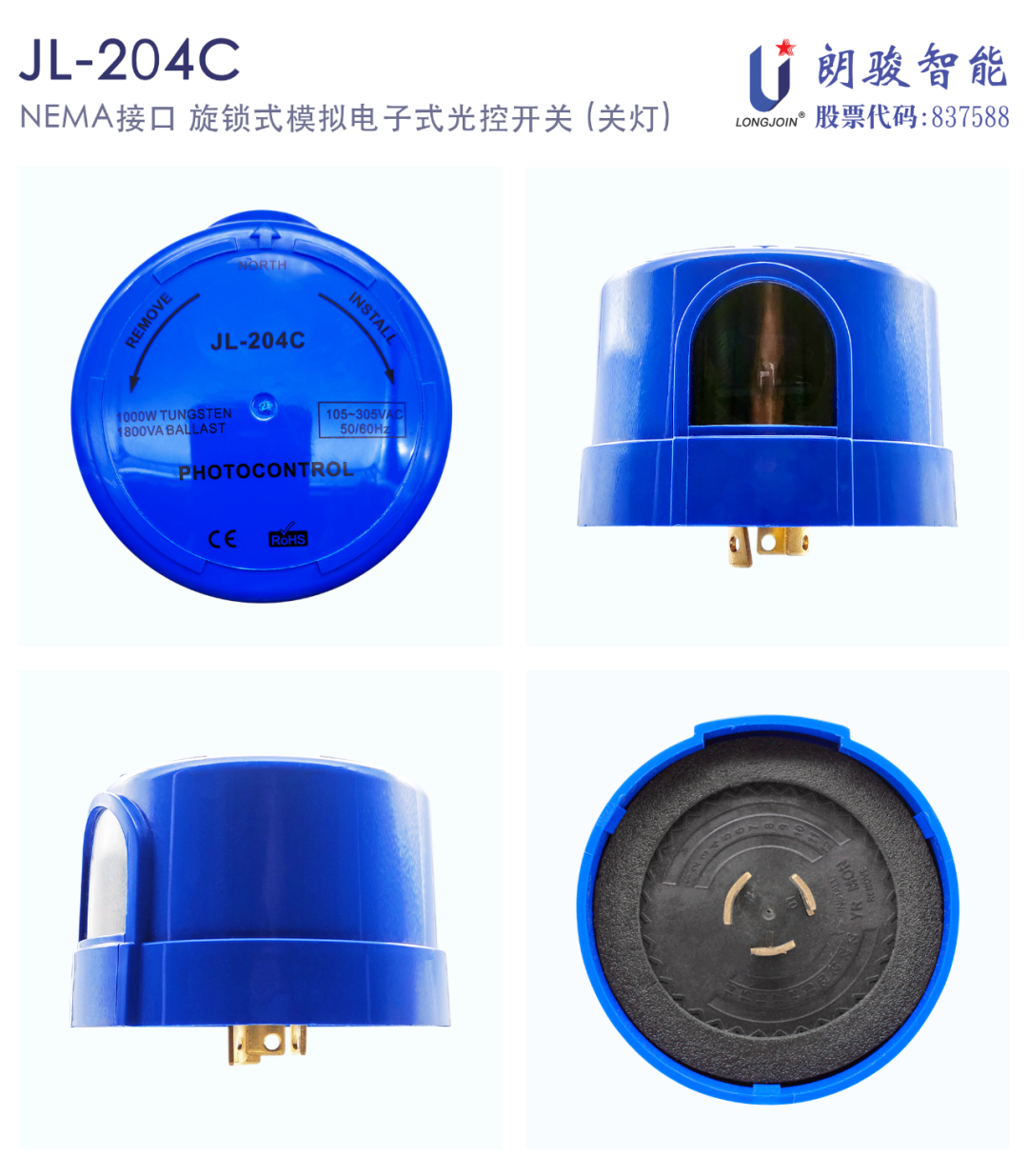

三视线稿图

产品特点

* ANSI C136.10旋锁

* 延时 5-10 秒

* 内置浪涌保护

* 失效模式：关灯

* 抗紫外线外壳

* 支持IP54/IP65/IP67（配光控插座）

参数表

安装说明

*断开电源。

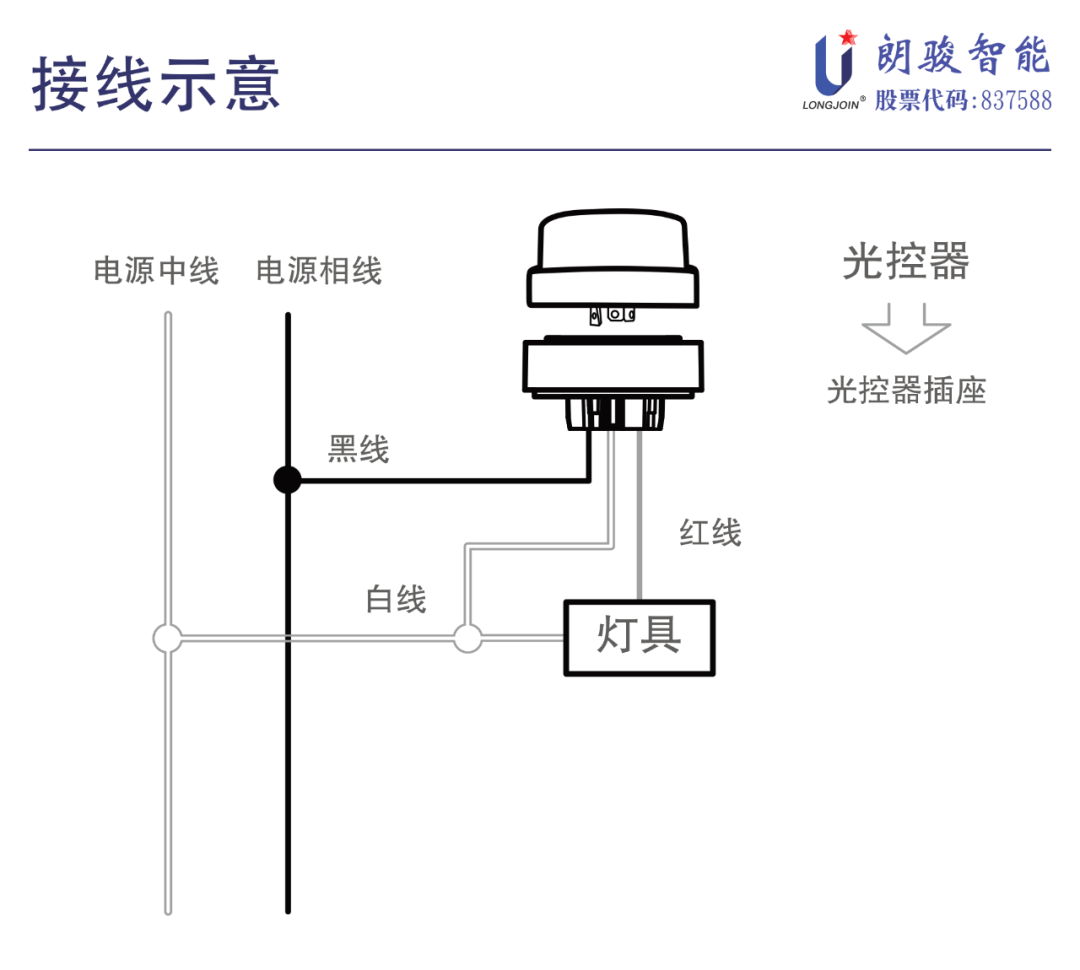

*根据下图连接插座。

*将光电控制器推上并顺时针旋转，将其旋锁在插座中。

*如有必要，调整插座位置，以确保光感光口指向光控器顶部三角所示的北向。

初始测试

*首次安装时，光控器通常需要几分钟才能关闭。

*要在白天测试“开启”时，需用不透明材料遮住感光窗。

*不要用手指遮住，因为穿过手指的光线可能足以使光控装置关闭。

*光控器测试大约需要2分钟。

*该光控器的操作不受天气、湿度或温度变化的影响。

产品编码表

JL-204C 12 C F -IP65

1: 12 = MOV 110Joule / 3500Amp

15 = MOV 235Joule / 5000Amp

23 = MOV 460Joule / 7500Amp

2: C = PC 外壳

P = PP 外壳

K = PP内壳+PC外壳

3: D = 绿

F = 蓝

可以定制

4: IP65 = 弹性体圈+硅胶外密封

IP54 = 电子关联发泡垫圈

IP67 = 使用硅胶圈+硅胶内外密封（包括铜脚针）

编辑：黄飞
