如何解决PLC的地址编址问题

我们在设计电气原理图时，经常需要与PLC打交道，特别是PLC的地址编制，往往需要耗费工程师很多的时间和精力。

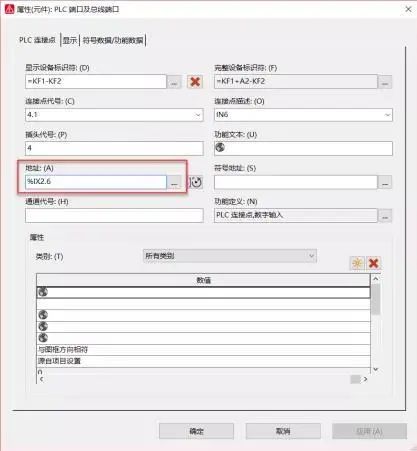

在PLC连接点的属性对话框中，“地址”栏目下面可以手动录入相应的地址编号，但手动为每一个PLC输入输出点录入地址的工作方式并不高效，也与EPLAN高效工程的理念背道而驰。

那么在EPLAN的平台上，我们是如何解决PLC地址编址这个问题的呢?下面我们就一起看一下吧。PLC编址前我们需要做一项准备工作：PLC的品牌选择。这决定了地址的编址格式。通过【选项】-【设置】-【项目】-【设备】-【PLC】找到您在项目中使用的PLC品牌，这里采用菲尼克斯的PLC为例。

1)自动连续编址

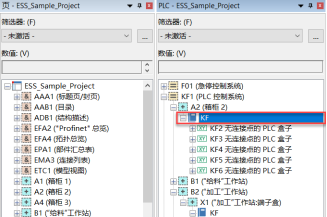

这种情况下，我们为一个机架上的PLC进行编址时，不需要预留地址。我们可以采用PLC编址功能进行连续编址。在PLC导航器中选中KF设备，执行【项目数据】-【PLC】-【编址】：

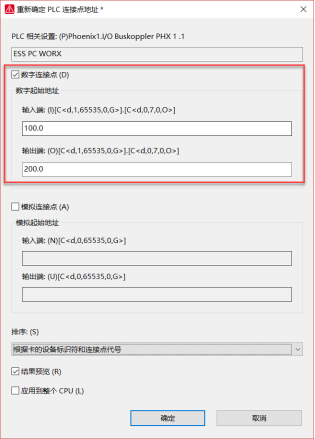

在弹出对话框中，设定起始地址，如下：

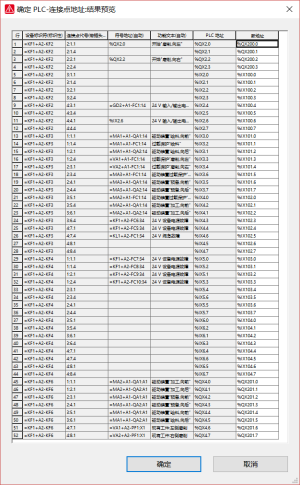

一键即可完成PLC的连续编址!

2)设定起始地址自动编址

有些情况下我们需要为输入输出模块预留一些地址，那么上述编址方式就不太适用了。EPLAN仍然有办法帮您解决。首先，我们在PLC导航器的筛选器上选择【主功能】配置，此时导航器中只显示PLC盒子。

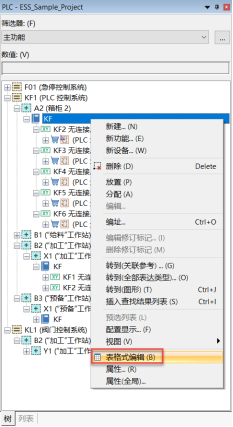

选中KF设备执行右键【表格式编辑】：

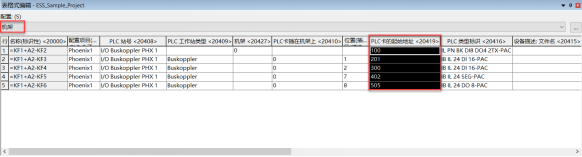

在弹出的表格式编辑对话框中，选择【机架】配置，在“PLC卡的起始地址<20419>”属性中，录入每一个PLC模块的起始地址。

上述设置完成后，将PLC导航器的筛选器恢复到“未激活”的状态，执行【项目数据】-【PLC】-【编址】：

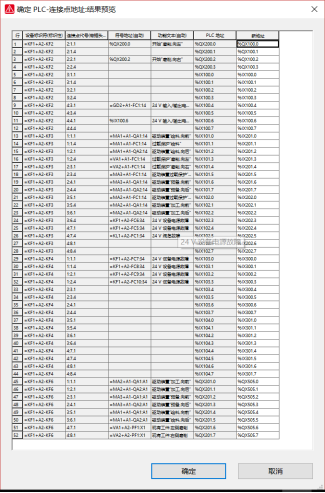

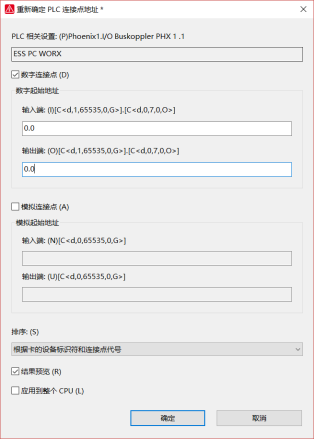

在弹出的下述对话框中，直接点击【确定】，即可一键完成编址工作。

是不是很高效，赶紧来试试吧!
