西门子1500PLC采集modbusRTU仪表数据

场景：西门子1500需要采集64个modbusRTU仪表数据

应用难点：编写轮询程序复杂，采集速度慢，使用单个串口现场干扰大

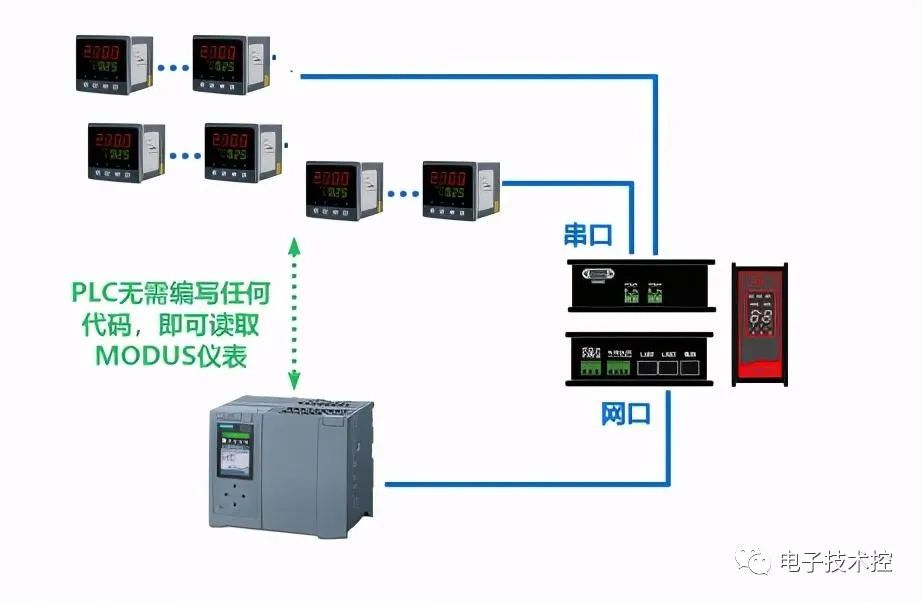

方案：使用GRM300系列网关，一共4个485个隔离串口，1个485连接16个ModbusRTU仪表，共计64个仪表，当然可以更多，本项目只有64个

网口直接接1500 PLC，PLC无需添加任何代码

简单配置网关即可完成自动数据传输到指定数据区

GRM322WX 可以采集各种协议的串口和网口设备，并在不同设备之间交换数据。采用打包读写的方式，并具备 定时和阀值判断，可最大限度优化通讯速度，充分利用带宽。

比如需要从 A 设备读取数据，(A指64个仪表)然后写入到 B 设备(B指1500的PLC)，方法如下：

1.1：定义配置好 A 设备协议类型，需要读取的数据类型，寄存器地址，并确保 A 设备通讯正常。

1.2：定义配置好 B 设备协议类型，需要写入的数据类型，寄存器地址，并确保 B 设备通讯正常。

1.3：在 GRMDEV 定义数据交换，即可完成数据交换

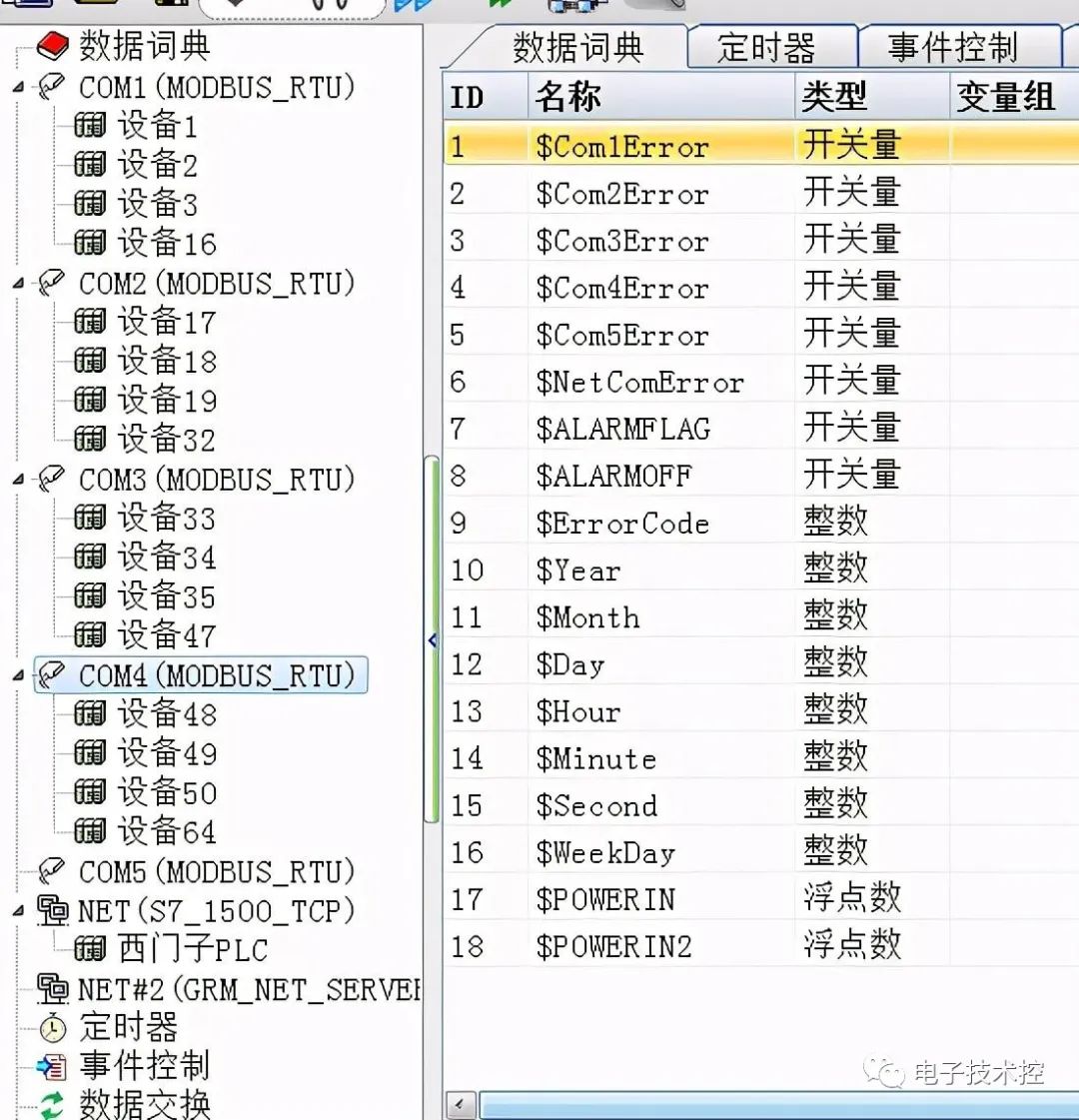

典型应用举例：一个网口 NET1 接西门子 1500 PLC，4个RS485接 64个仪表,需要将 64个仪表的数据发送到西门子 1500PLC。

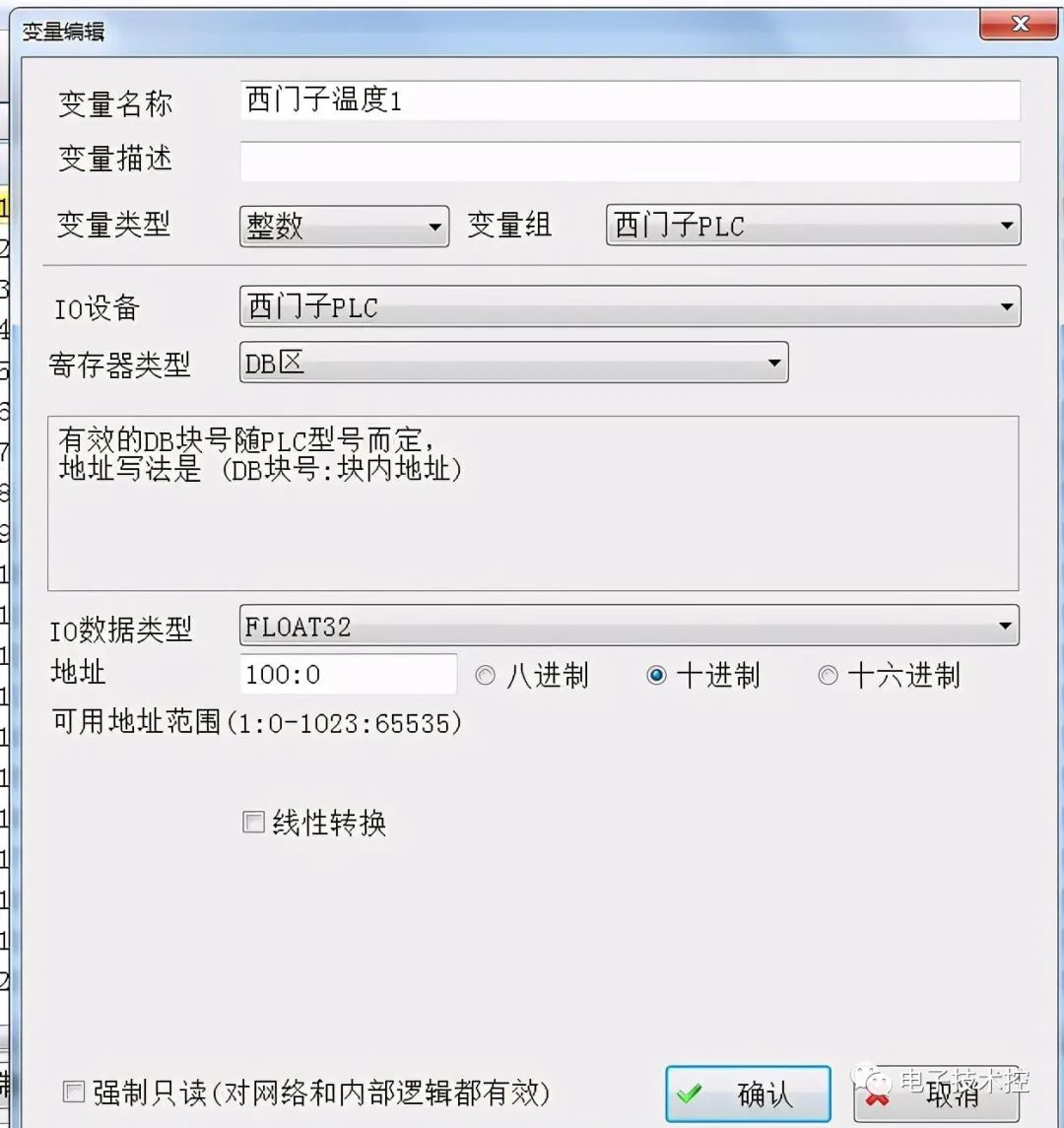

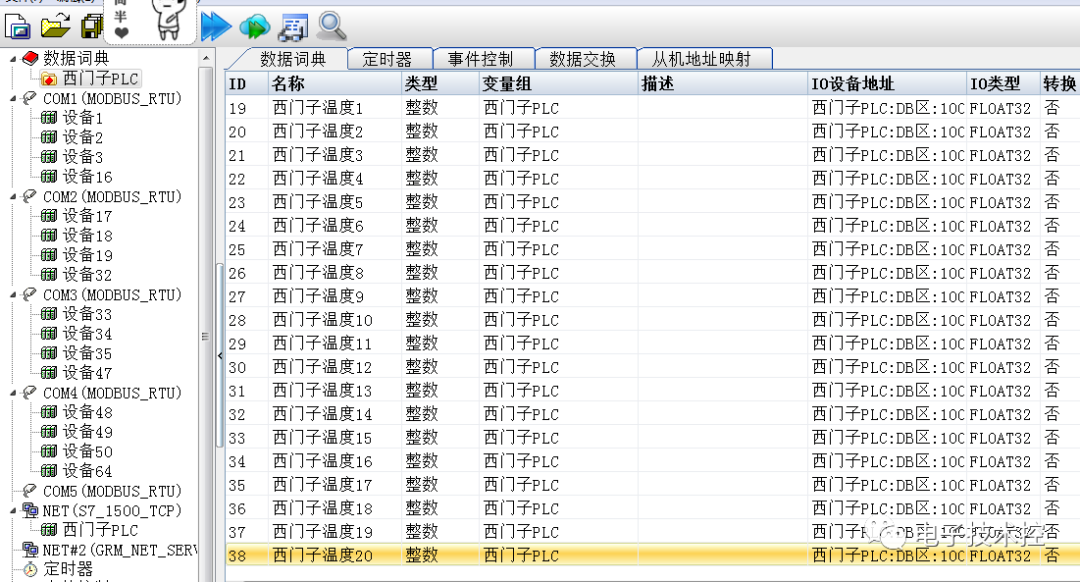

2.1. 首先配置一个西门子 1500 PLC 的变量

在 PLC 编程软件里面的设置如下：

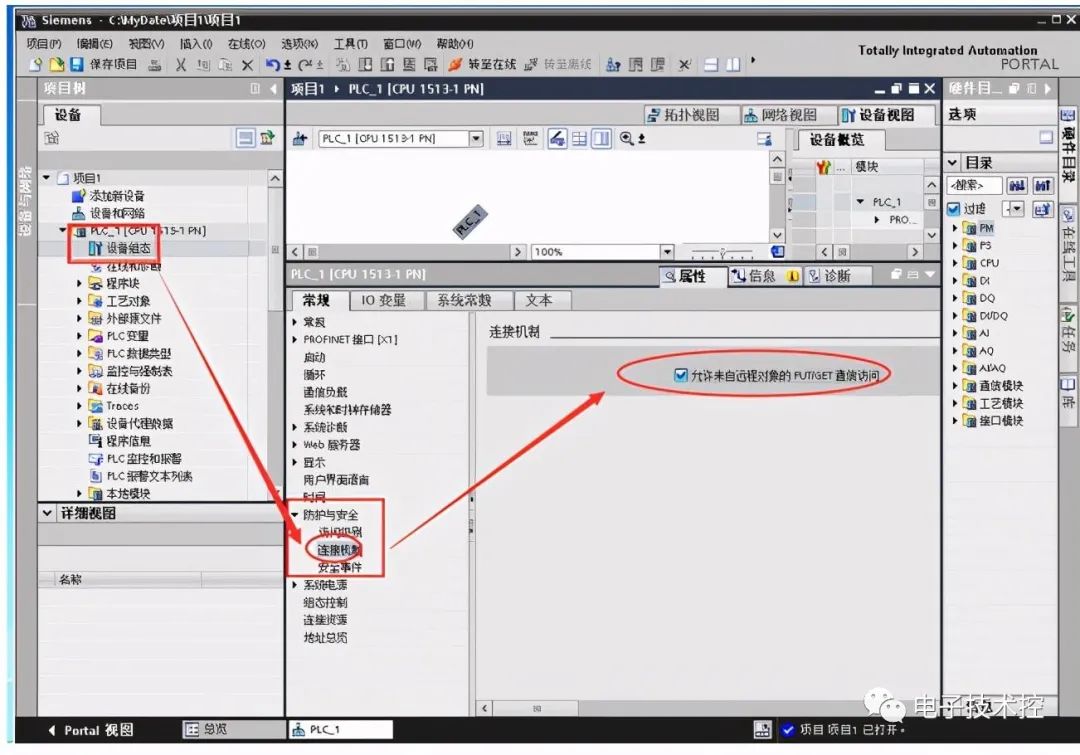

a ,设备组态,双击“保护(防护与安全)”进入保护设置画面，把允许从远程伙伴(PLC,HMI…)使用 PUT/GET 通信访问打上勾

b，DB 块设置

如果程序中有 DB 数据块，右击相应的 DB 块，选择“属性”，把优化的快访问前面的勾取消掉。设置完成请重启 PLC 电源!如果还通讯不上，有时需要重新清空 PLC 程序再下载重启后才能生效。

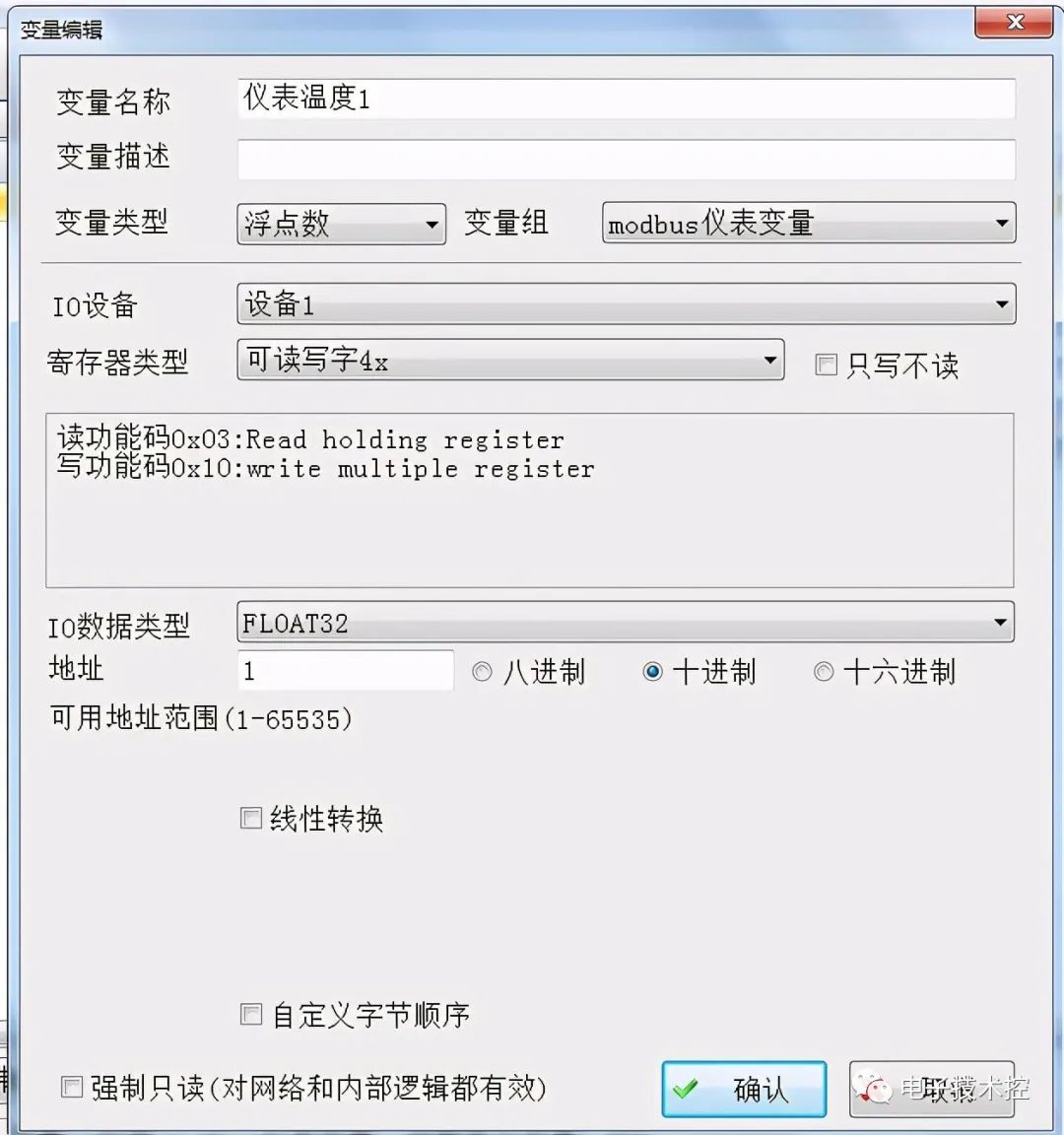

2.2. 配置4个RS485modbusRTU仪表的变量

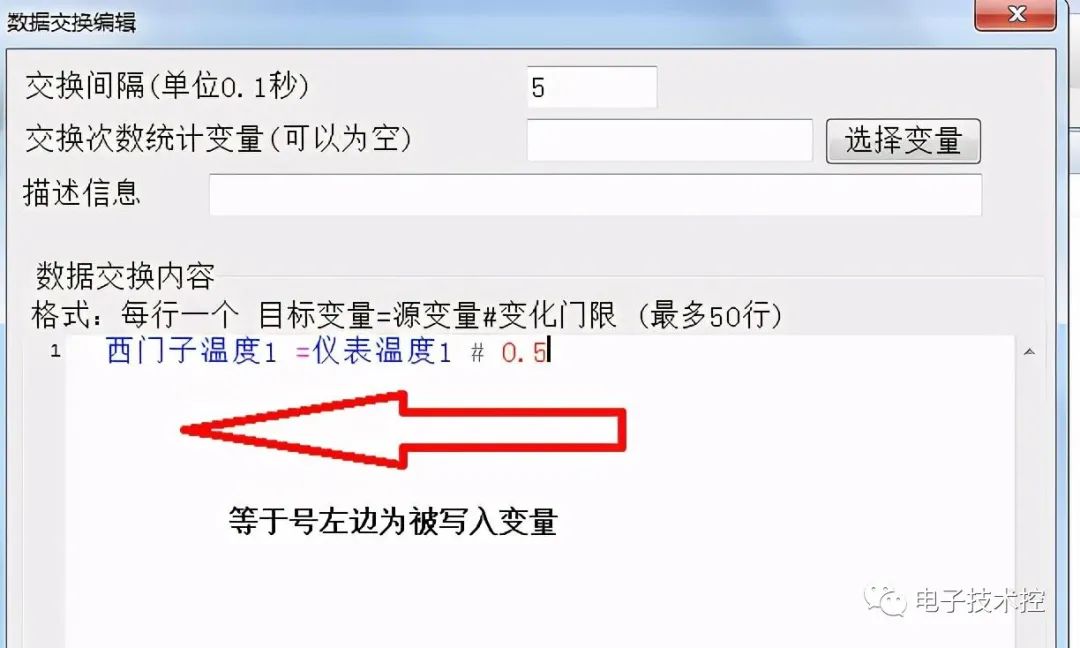

2.3. 使用数据交换即可完成

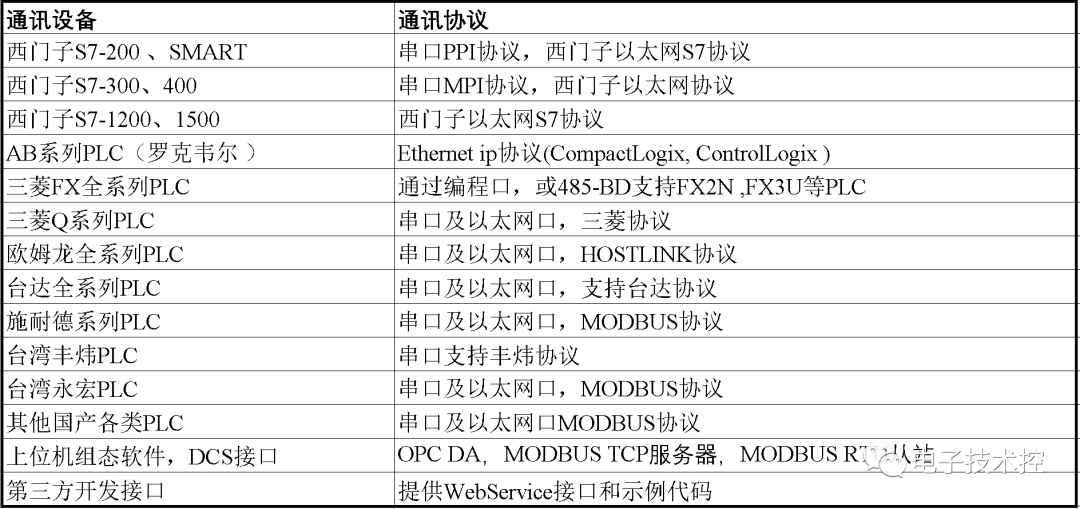

模块协议支持：
