高压三相直流无刷吊扇灯控制器解决方案

直流无刷吊扇灯控制器以FOC(磁场定向控制)为主，这种控制方式能精确调节磁场的大小、方向及运动速度，可实现电机低转矩脉动，低噪声及高效率运行。但是在磁场调制过程中，功率MOS管频繁动作，由此产生很高的dv/dt和di/dt，这些高速变化的电压/电流在系统杂散电容和杂散电感的作用下会形成非常严重的电磁干扰(EMI)。这些电磁干扰有可能造成产品本身或者干扰其他产品不能正常工作，且近年来世界各国对电气设备电磁兼容性能的审查正朝着标准化、规范化以及严格化方向发展。

因此，电机驱动产品符合当地EMI标准是厂家必需面对的一个问题。电机控制EMI问题涉及到电机控制算法、硬件器件的布局、电路的布线、电机本体，是一个很复杂的系统问题。市场机会稍纵即逝，风扇灯厂家希望其产品能快速的通过当地法规认证，快速投放到当地市场，因此需要能快速实现EMI过认证的控制器解决方案。

为帮助风扇灯厂家把产品快速导入市场，降低设计难度，本期，为大家提供一套基于单相IPM- BPP1D5007QA，MCU-BP32MC057M6S8完整的、可快速复制、高性价比的过EMI认证高压三相直流无刷吊扇灯控制器解决方案。

PART1 方案介绍

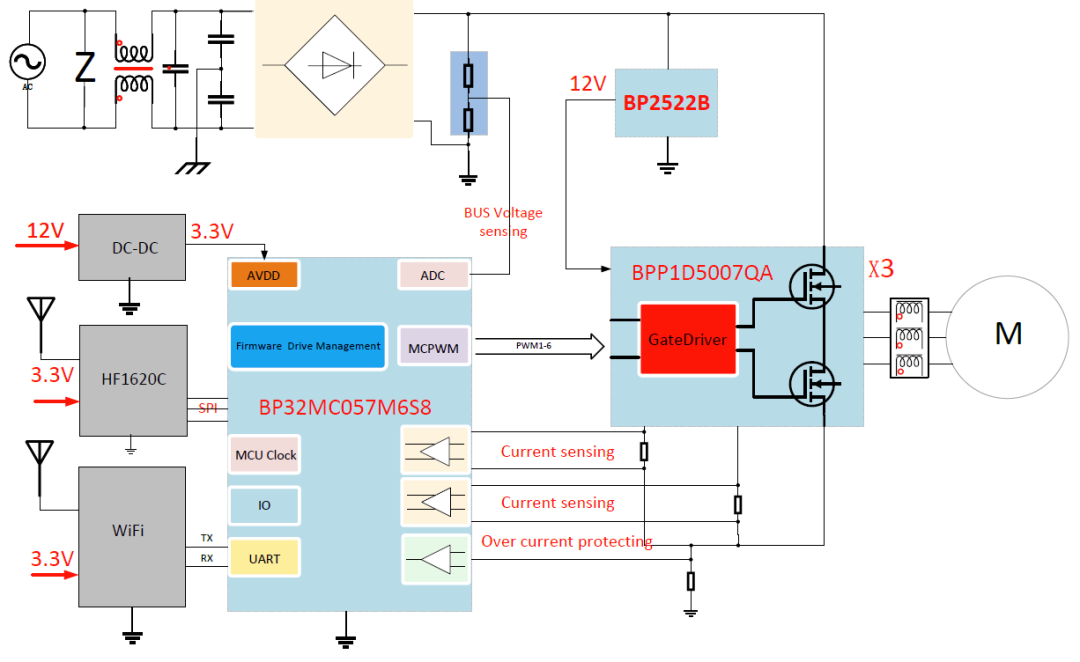

（系统框图）

方案特点

BPP1D5007QA单相IPM，QFN9*9MM，集成自举二极管，最大功率150W；

主控MCU-BP32MC057M6S8 主频96MHz，同时实现电机控制算法， BLE-HF1620C驱动解码以及应用控制；

支持TUYA等物联接入，待机功耗＜0.5W；

电机控制：弦波无感 FOC，双电阻采样，运行平稳，优异的静音效果；

安全保护机制：过压、过流、堵转、缺相、总功率限制；

支持6档调速，正反转，自然风，睡眠风；

通过EN55014-1Class B 传导, EN55014-1 3m 空间辐射标准。

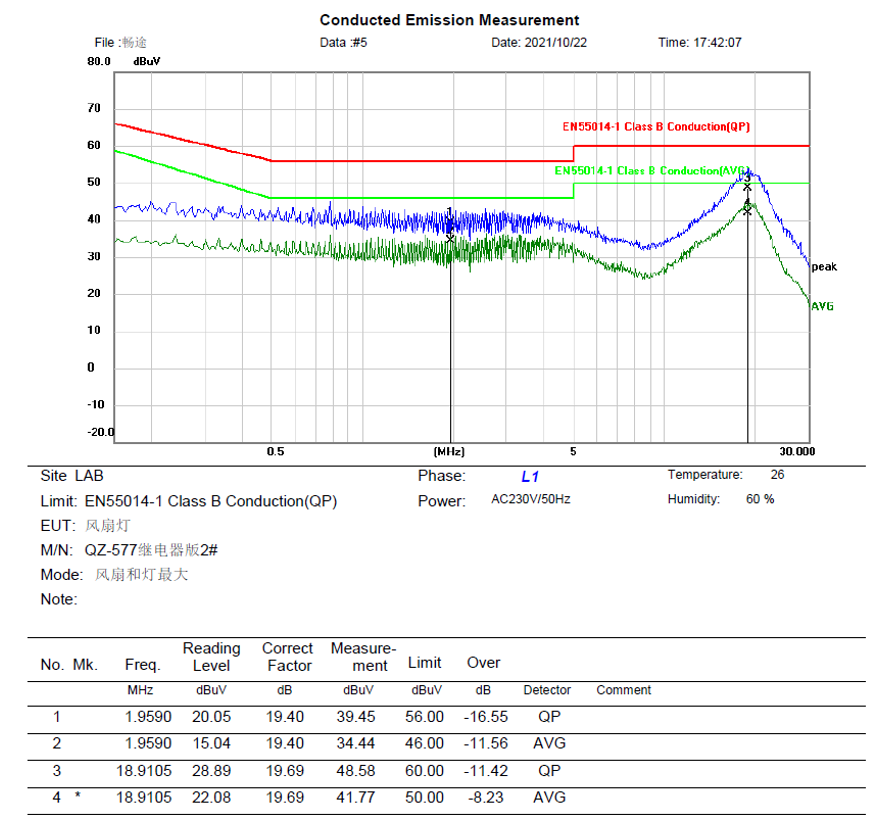

PART2 EMI测试数据EN50014-1 Class B传导

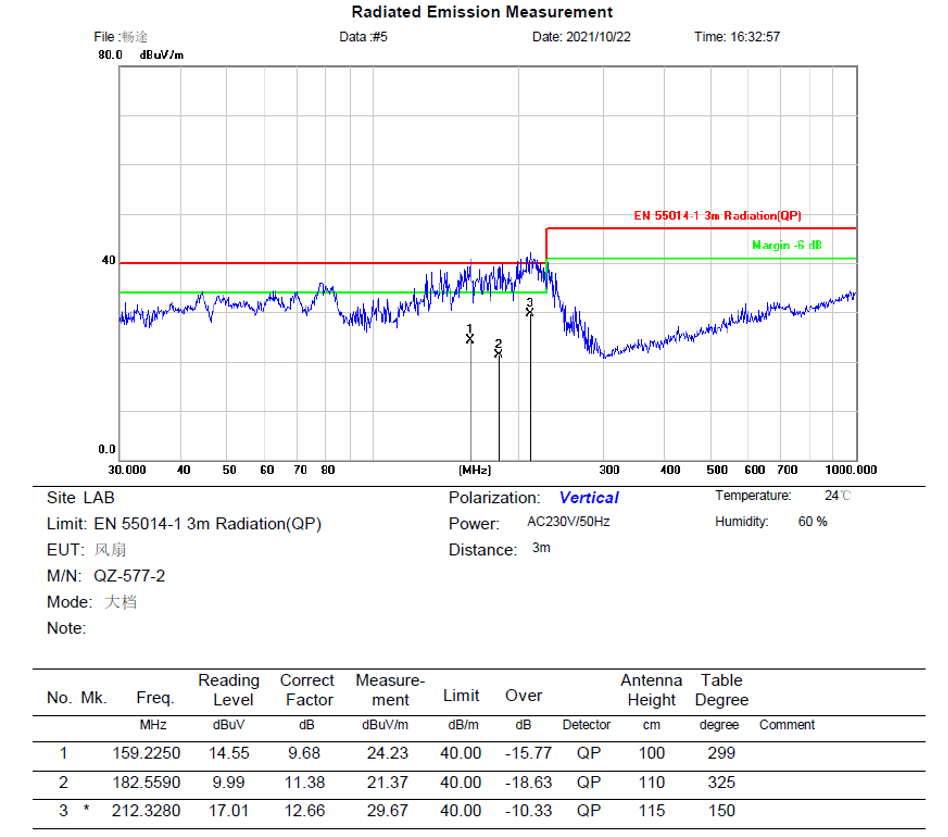

EN50014-1 3m空间辐射-垂直

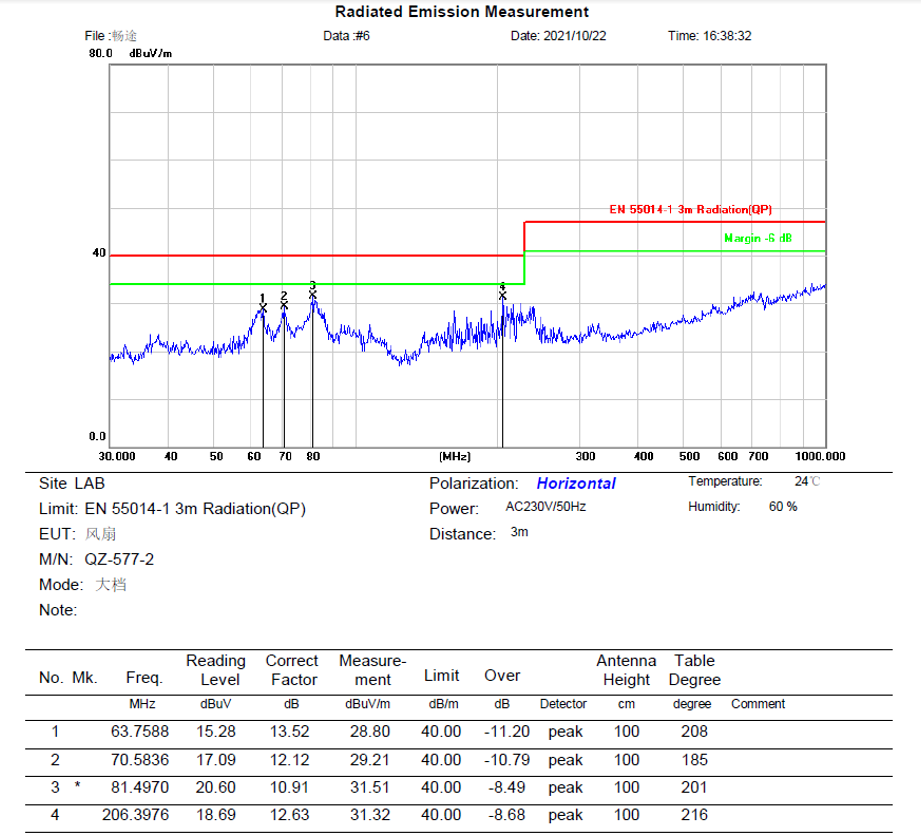

EN50014-1 3m空间辐射-水平

PART3 单相IPM介绍

BPP1D5007QA单相IPM，集成半桥驱动，500V/7A快恢复MOS，600V自举二极管，集成度高，外围精简；HIN/LIN输入逻辑信号兼容3.3V/5V/15V；QFN9*9MM，体积小散热好。

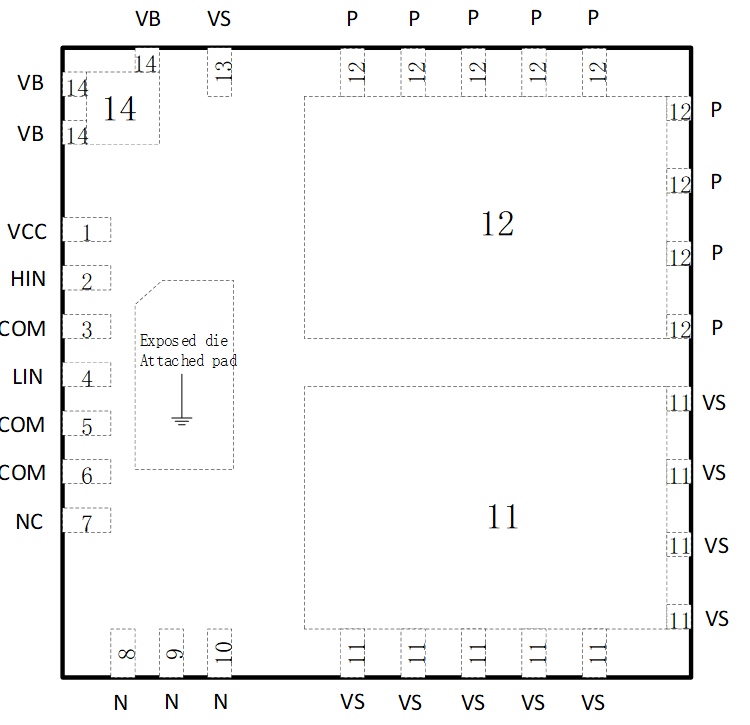

BPP1D5007QA脚位图

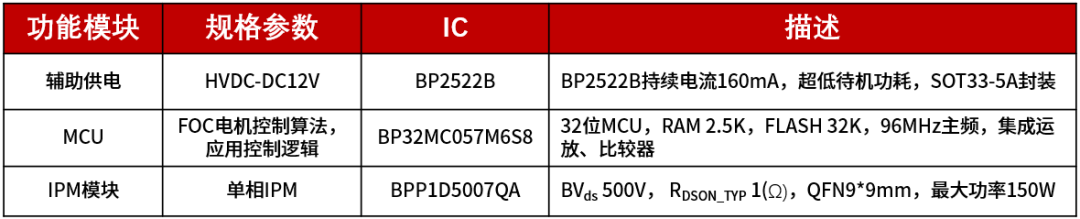

PART4 方案选型
