三相直流无刷在冰柜散热领域的应用

冰柜是超市、商店等商业场所向顾客展示商品，保持商品品质的必需品。冰柜散热扇是保持其稳定工作必不可少的一个部件。传统的冰柜散热扇电机以罩极电机、单相直流无刷电机为主，罩极电机铜铁用材多、效率低、调速困难，单相无刷电机效率有所提升但转矩脉动大、噪音大，且有概率存在启动死点等问题。三相电机方案效率高、FOC闭环控制、运行平稳、优异的静音效果、调速方便，逐渐成为冰柜散热扇的主流方案。近日，工业和信息化部、市场监督管理总局联合印发《电机能效提升计划（2021-2023年）》提出，加快淘汰落后低能效电机，加大高效节能电机应用力度，更加促进了三相直流无刷方案在冰柜散热领域的应用。

本期为大家带来一款高性价比三相直流无刷冰柜散热扇驱动参考设计方案。

PART1 方案介绍

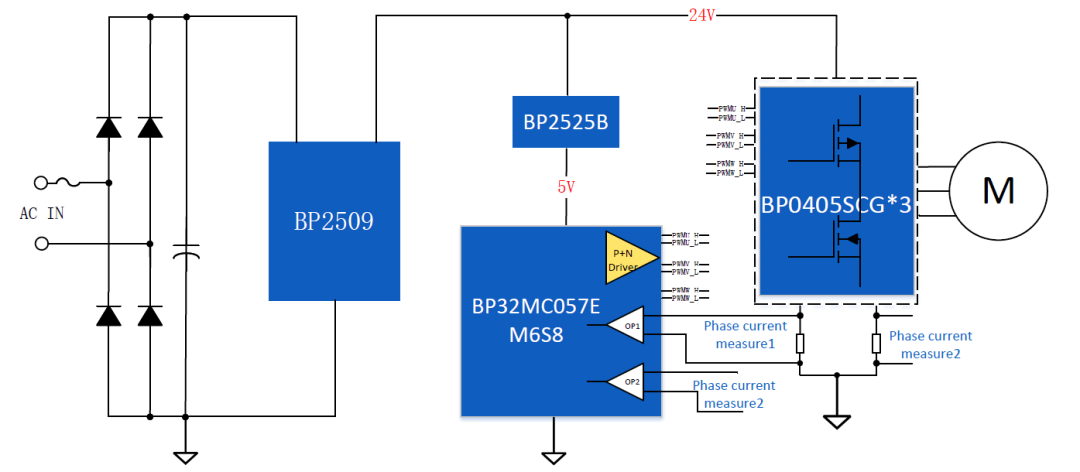

（系统框图）

方案特点

主供电IC-BP2509，非隔离恒压电源，集成高压启动，PWM/PFM、准谐振多模式控制，±3%输出电压精度；

电机控制：三相弦波无感FOC，双电阻采样，运行平稳，优异的静音效果以及电机驱动效率；

主控MCU：BP32MC057EM6S8集成P+N Predriver，2.5K SRAM，32K FLASH，集成2路差分运放，外围电路极简；

安全保护机制：过压、过流、堵转、缺相、总功率限制以及故障消除重启。

PART2 运行波形图与测试数据

电机启动波形图

电机1300RPM波形图

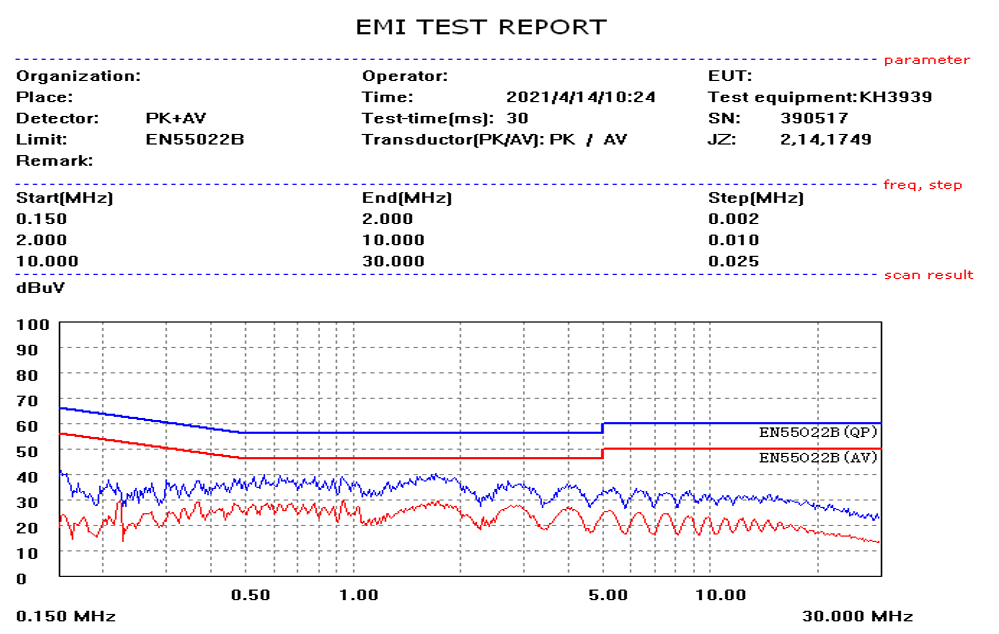

EMI测试数据

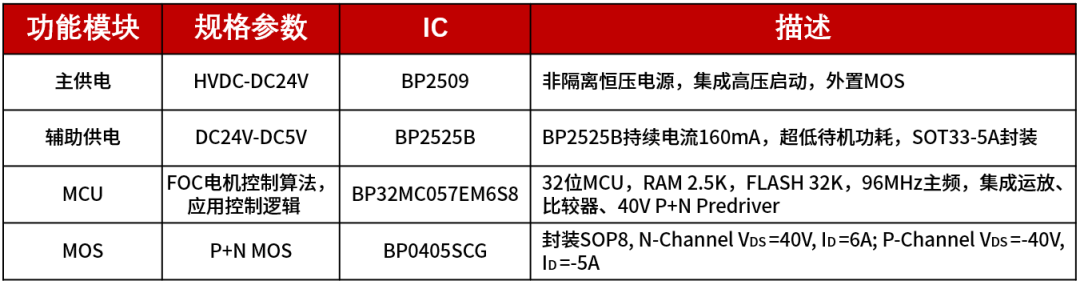

PART3 方案选型
