三相直流无刷落地扇软硬件系统解决方案

落地扇以其便宜、便捷、易用的特点一直陪伴着千家万户。随着消费升级，消费者对电器产品控制的物联化和功能个性化要求越来越高，传统落地扇主要采用单相交流异步电机，可控性差、效率低、体积大，已比较难满足现代时尚消费需求。直流无刷落地扇一改传统形象，在外观和功能上都更新颖、时尚和智能化。像无极调速、语音控制、远程控制、自然风、睡眠风等个性化功能也越来越多地应用在其上。

近期，工业和信息化部、市场监督管理总局联合印发《电机能效提升计划(2021-2023年)》提出，加快淘汰落后低能效电机，加大高效节能电机应用力度。更加促进了三相直流无刷方案在落地扇领域的应用。

晶丰明源响应时代潮流，推出高性价比三相直流无刷落地扇软硬件系统解决方案，支持厂家快速产品化。

PART1 方案介绍

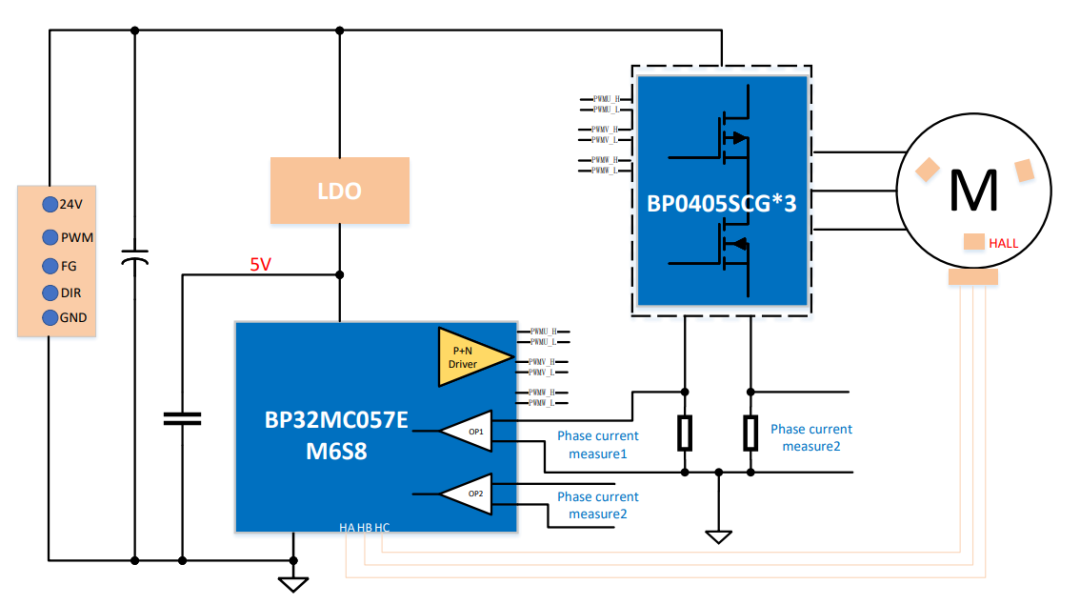

(系统框图)

方案特点

采用FOC(磁场定向控制)，支持有感、无感、有感+无感三种模式运行;

有感模式支持HALL位置角度偏差软件补偿修正;

无感模式支持无定位脉冲快速闭环启动，启动最小反偏且静音;

FOC双电阻采样，运行平稳，优异的运行静音效果;

标准5pin风机接口：VCC、GND、SP、FG、DIR;

灵活的调速方式：PWM占空比调速、PFM调频调速、VSP电压调速;

低待机功耗、静音、高效率;

控制方式：恒转速、恒转矩、恒功率控制;

安全保护机制：过/欠压、过流、堵转、缺相、故障恢复重启、总功率/总转速限制。

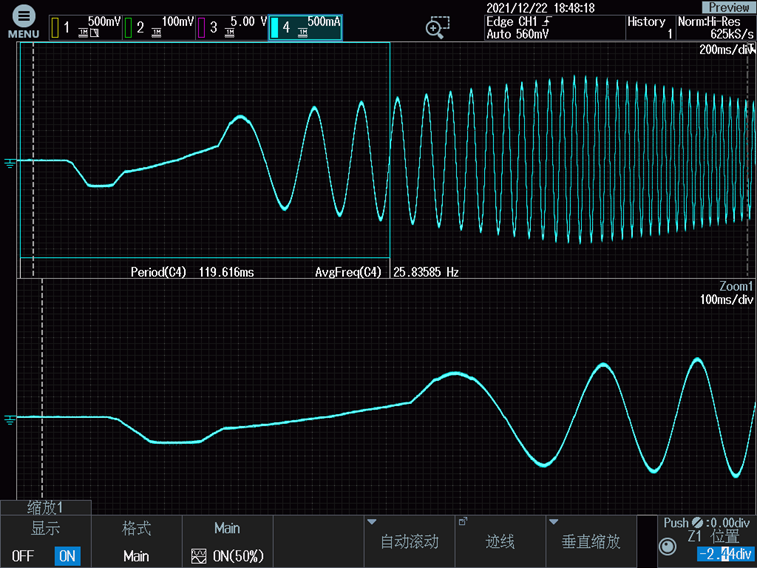

PART2 运行波形图有感启动电流波形图

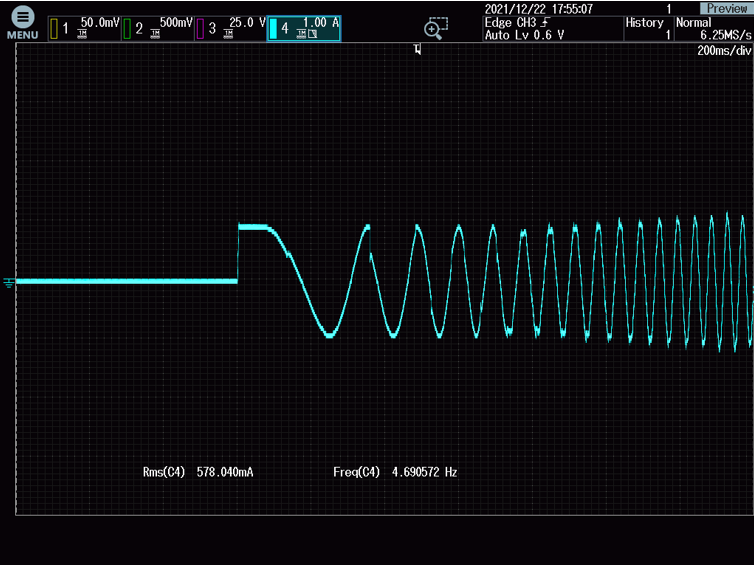

无感启动电流波形图

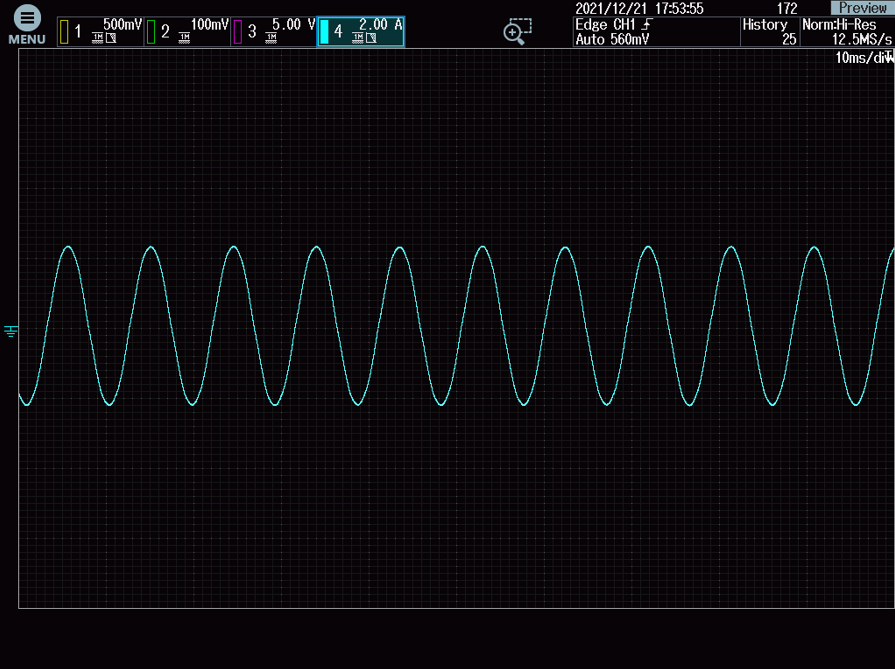

运转电流波形图

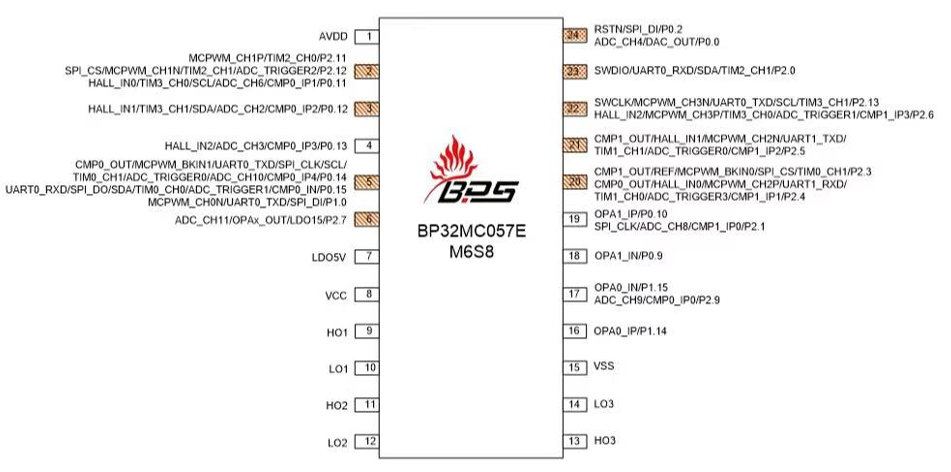

PART3 主控MCU介绍脚位图

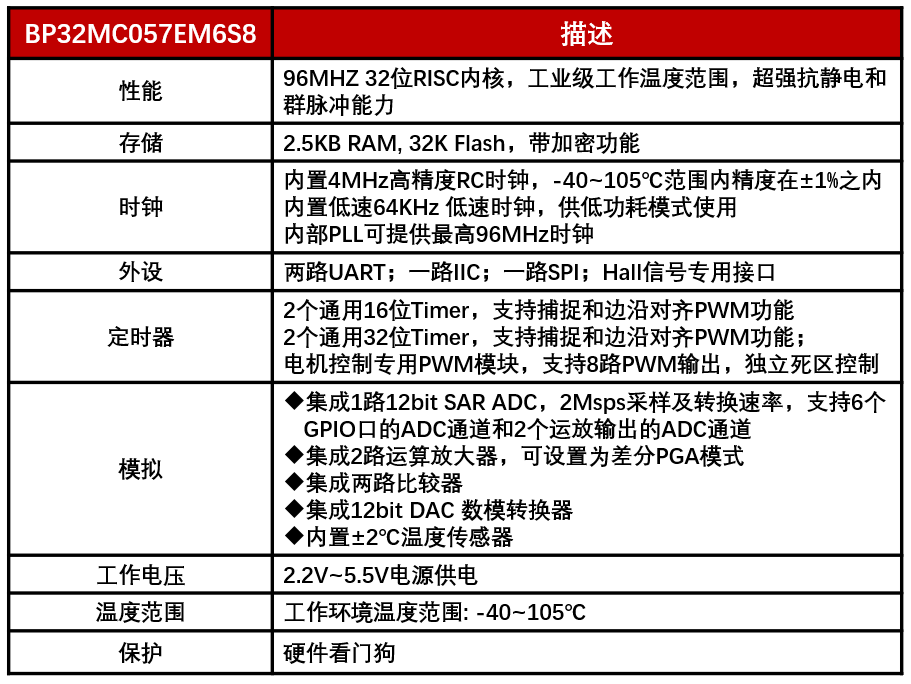

规格描述

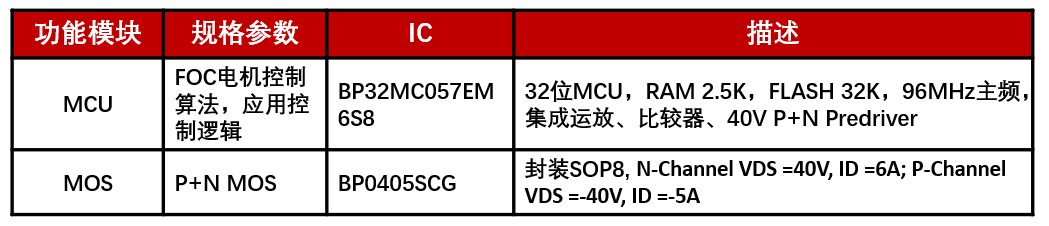

PART4 方案选型
