Modbus转Profinet网关连接ABB变频器配置案例分析

本案例客户需求是将ABB变频器接入到西门子网络中，用到设备为西门子1200PLC，ABB变频器及开疆智能Modbus转profinet网关一个。

首先打开西门子组态软件，新建一个项目。

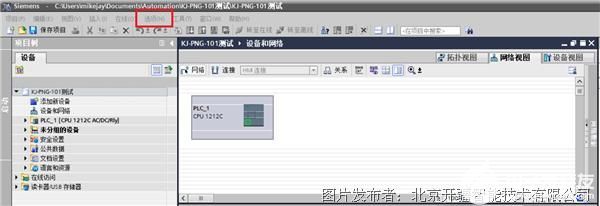

单机选项-管理通用站描述文件（GSD）安装GSD文件。

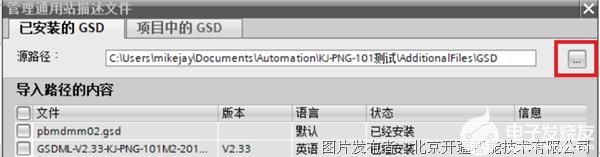

点击浏览，找到GSD文件所在位置。（注意，是文件夹位置，不是找文件本身）

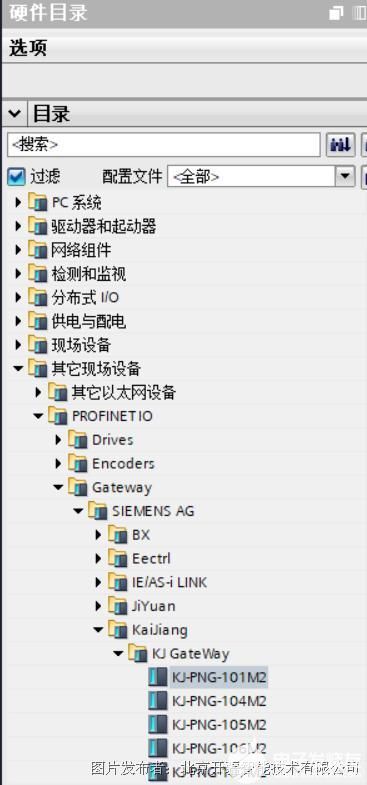

选择Modbus转profinet网关KJ-PNG-101

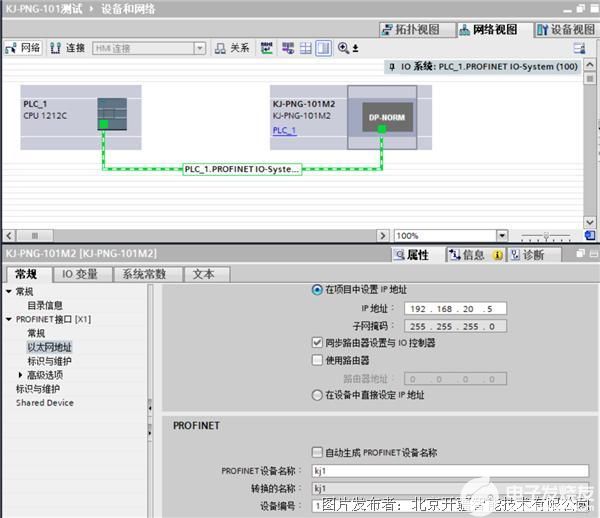

设置Modbus转Peofinet网关的IP地址及设备名称。（要与网关配置软件中保持一致）

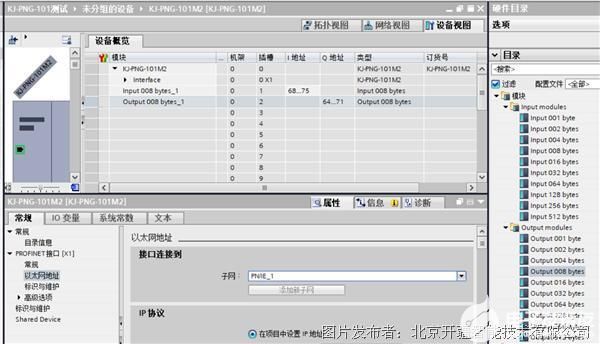

设置读写参数的总数据量（本例为8个字节共四个寄存器）

Profinet端配置完成可以下载组态到PLC

设置Modbus转Peofinet网关的modbus配置

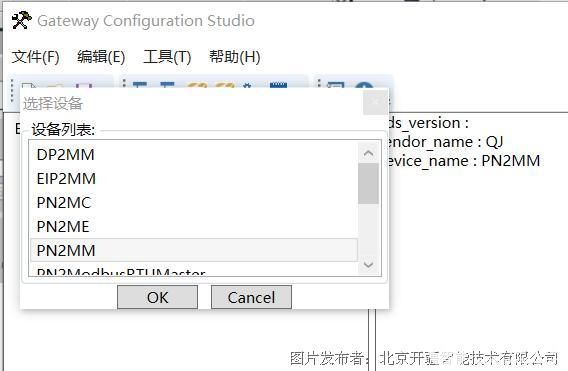

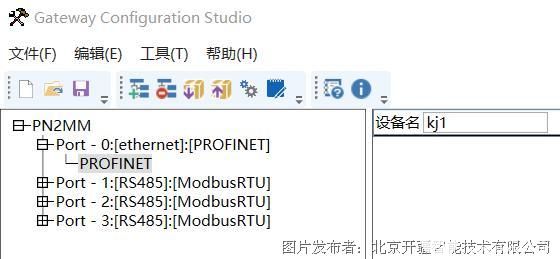

打开Modbus转Peofinet网关的配置软件，新建项目选择PN2MM

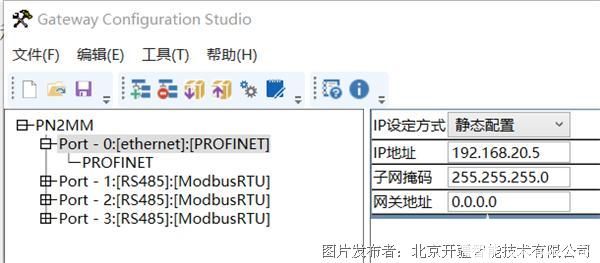

先选择Port-0设置网关的IP地址和设备名称（要和博图组态中保持一致）

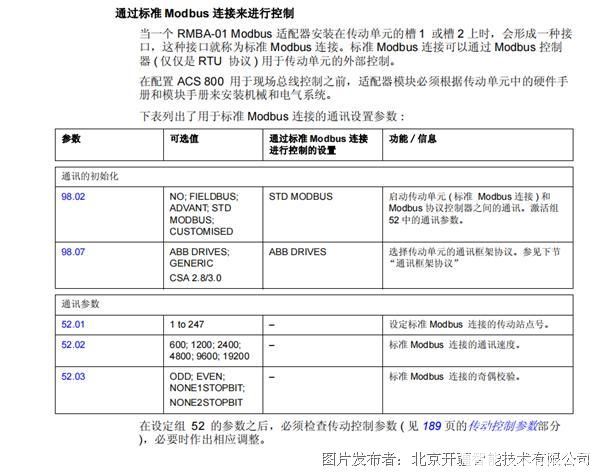

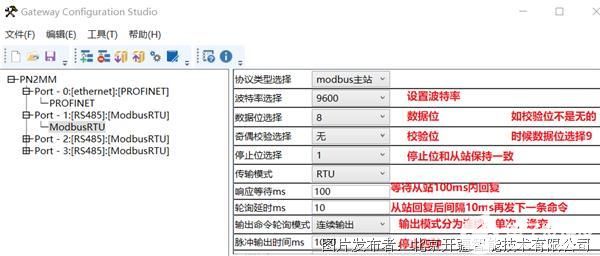

 打开ABB说明手册，配置变频器的485参数，主从站保持一致

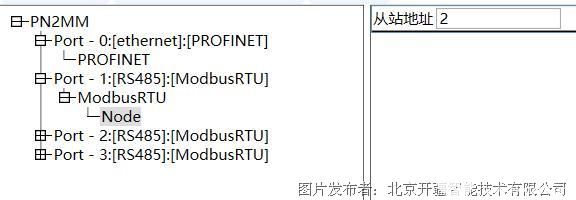

点击插入添加从站站号

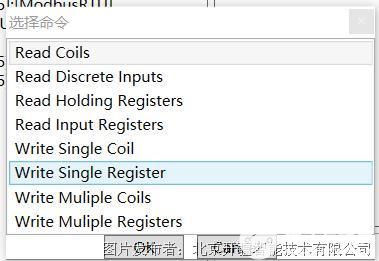

在NODE处插入Modbus指令

具体命令功能码可根据从站的Modbus通讯手册选择

如下图所示，寄存器地址为4XXXX开头那么读取功能码为03。读取状态字，实际值1和实际值2三个寄存器参数。那么网关设置如下。

选择03功能码，网关起始地址是从0开始，所以如果从站地址是从1开始的话那么寄存器起始地址要减1所以此处填3。寄存器数量为3表示读取状态字开始的连续三个寄存器数据。

映射起始地址对应PLC的I地址

字节交换可分为

二字节交换=AB-BA

四字节寄存器交换=ABCD-CDBA

四字节大小端交换=ABCD-DCBA

扫描方式与命令状态字通常保持默认即可

无相应动作分为保持和置0代表modbus通讯超时之后的数据动作

输入功能码分为06h功能码（写单寄存器）和10h功能码（写多寄存器）

具体选择需要根据从站要求来定
