西门子S7TCP转ModbusTCP模块的步骤

西门子S7TCP转ModbusTCP模块wincc通信

本文分享的是西门子S7-412H的CPU通过兴达易控（北京）科技有限公司（简称称兴达易控）生产的CHNet-PN以太网通信模块实现有S7TCP转ModbusTCP与WINCC通信。

西门子S7-1200通过兴达易控CHNet-PN模块连接WINCC，采用西门子1200的以太网驱动。

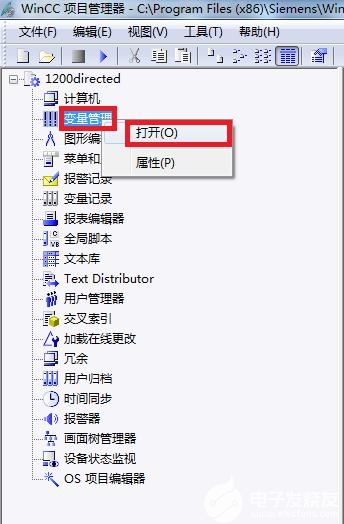

1、运行WINCC软件，右击【变量管理】，点击【打开】；

2、右击【变量管理】，选择【添加新的驱动程序】下的【SIMATIC S7-1200、S7-1500 Channel】；

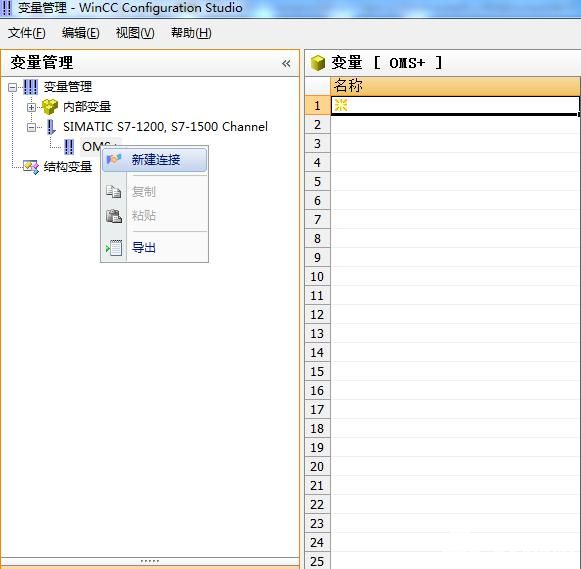

3、右击【OMS+】，点击【新建连接】，新建一个通讯连接，例如NewConnection_1；

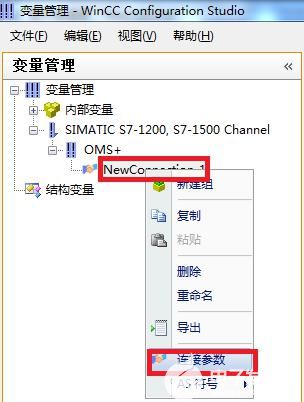

4、右击新建的通讯连接，点击【连接参数】；

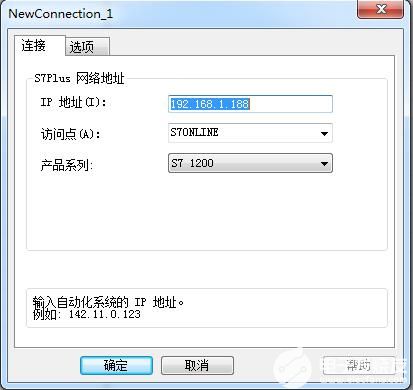

5、在弹出的对话框中，【IP地址】填入CHNet-PN的IP地址，【访问点】选择S7ONLINE，产品系列选择相应PLC的型号系列，例如S7 1200。
