三菱串口PLC与MatrikonOPC实现以太网通信案例分享

三菱 串口PLC与MatrikonOPC实现以太网通信案例

MatrikonOPC 通过以太网连接三菱 FX 系列PLC(FX1N,FX1S,FX2N,FX3U,FX3G)，

兴达易控CHNet-FX 通讯模块为PLC 提供以太网通讯接口。

配置方法如下：

1） 将 CHNet-FX 连接到三菱FX 系列PLC(FX1N,FX1S,FX2N,FX3U,FX3G);

2） 将各个 CHNet-FX 通讯模块，接入到局域网网络，与上位监控计算机连接。

2、CHNet通讯模块参数配置

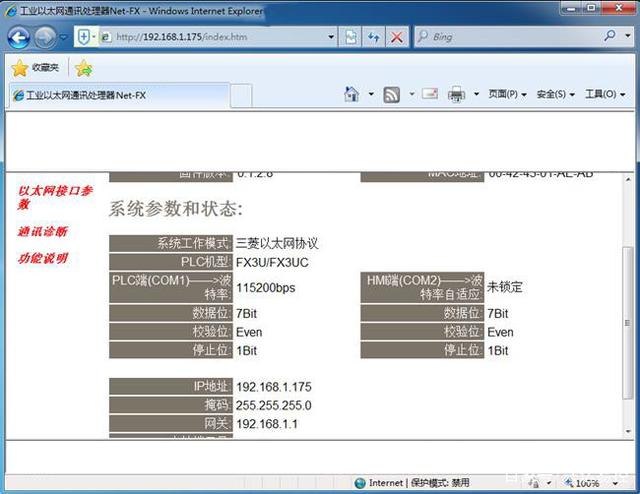

如图配模块的 IP 地址：192.168.1.175,端口号：5551；

打开百度APP看高清图片

3、MatrikonOPC 参数配置

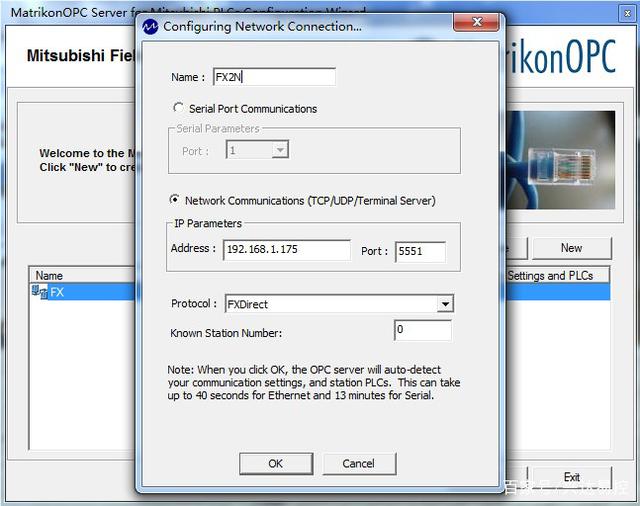

1） FX2N 系列；

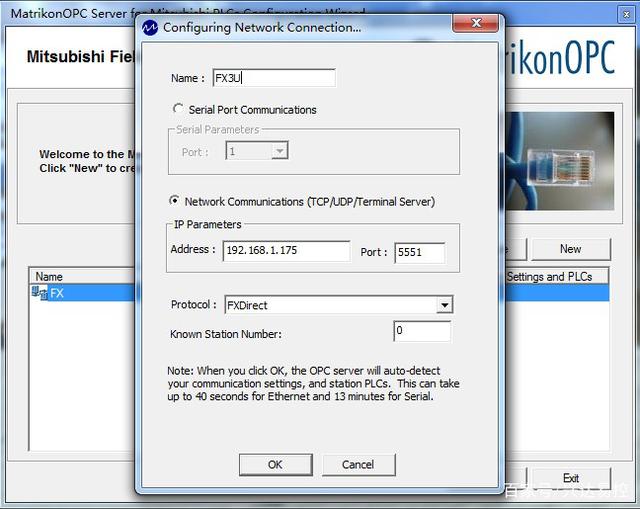

1） FX3U 系列；

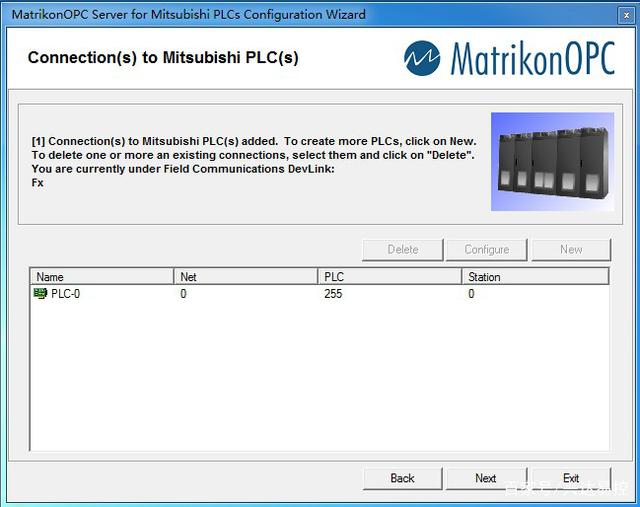

1） 自动生成和手动创建 PLC；

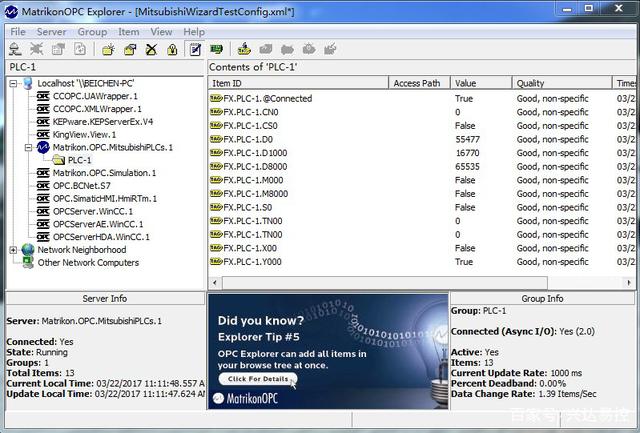

1） 添加变量和 OPC Clinet 监控；

编辑：YYX
