三菱FX系列PLC转以太网通过CHNet-FX与wincc ModbusTCP通信配置方法

三菱FX1N/2N/3U/3G等PLC，可以通过CHNet-FX以太网模块，通过三菱以太网驱动连接上位组态软件（如：WinCC）；CHNet-FX以太网口、扩展422口还可以同时与触摸屏通讯。CHNet-Q支持三菱Q系列的以太网通讯。

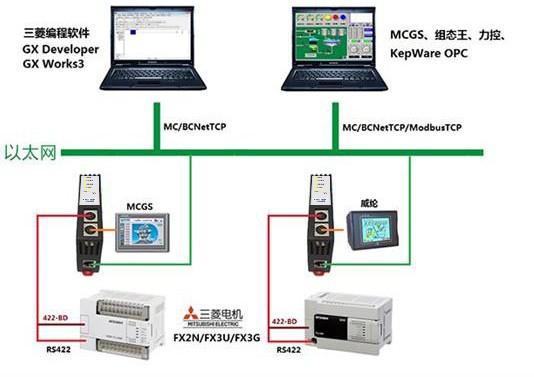

网络拓扑图：

u=291263289,144486287&fm=30&app=106&f=JPEG?w=534&h=377&s=4582F51BC06654AA1E6514C80100D0F1&access=215967316

打开百度APP看高清图片

以三菱FX系列PLC和西门子WinCC软件为例：

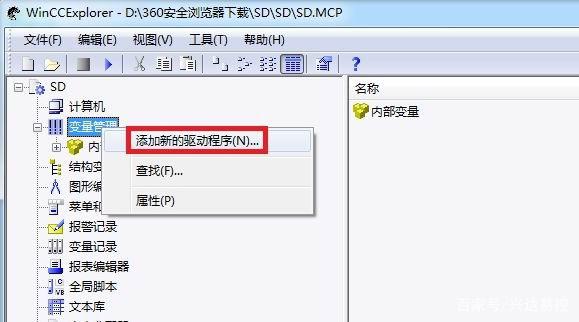

1.新建项目，右击“变量管理”，点击“添加新的驱动程序”。

u=2843106685,144486287&fm=30&app=106&f=JPEG?w=579&h=322&s=C9A08D18030941490250F9DC0300C0B3&access=215967316

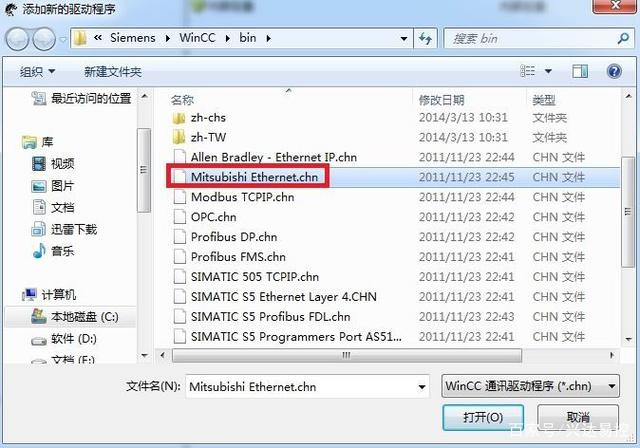

2.选择“Misubishi Ethernet.chn”。

u=1913471904,144486288&fm=30&app=106&f=JPEG?w=640&h=448&s=C802CD1A191E51CC02D9D5DA0300C0B3&access=215967316

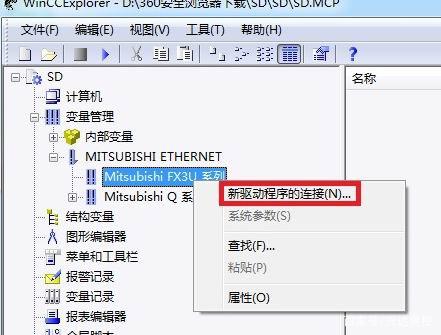

3.右击“Mitsubishi FX3U系列”，点击“新驱动程序的连接”。

u=2901205510,144486280&fm=30&app=106&f=JPEG?w=441&h=335&s=E8228C18510E40EE185900D00300C0B2&access=215967316

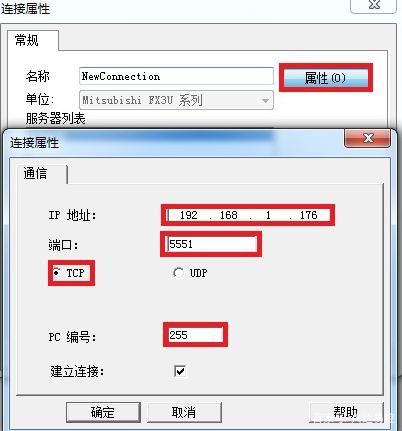

4.点击“属性”，填入模块的IP地址，端口号默认为“5551”，协议选择“TCP”，PC编号默认为“255”，点击“确定”。

u=4153911154,144486279&fm=30&app=106&f=JPEG?w=402&h=431&s=401A8D3A199E44CA087C44CD030070B2&access=215967316
