欧姆龙PLC转以太网通过CHNet-CP连接wincc ModbusTCP通信

欧姆龙系列CP系列PLC转以太网通过CHNet-CP连接wincc ModbusTCP通信配置

兴达易控CHNet-CP模块内部集成ModbusTCP通讯服务器，实现Modbus协议地址与欧姆龙PLC的内存地址直接对应，实现的功能号包括：FC1、FC2、FC3、FC5、FC6、FC15和FC16。（以西门子WINCC软件和欧姆龙CP1H系列PLC为例，通讯模块CHNet-CP）

WINCC通过ModbusTCP驱动连接欧姆龙PLC

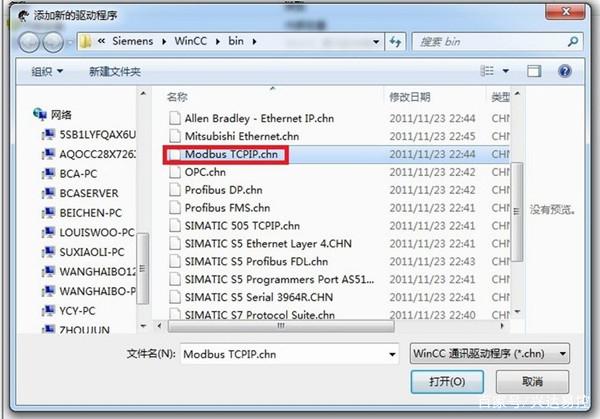

1.打开Wincc软件，新建一个项目，右击“变量管理”，选择“添加新的驱动连接”，在弹出的对话框中选择“Modbus TCPIP.chn”，点击“确定”。

打开百度APP看高清图片

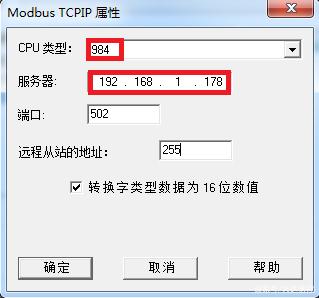

2.右击“Modbus TCPIP/IP 单元#1”选择“新驱动程序的连接”，新建一个名称，点击“属性”，弹出属性的对话框，在“CPU类型”选择“984”，在“服务器”中填入CHNet-CP的IP地址,点击确定。

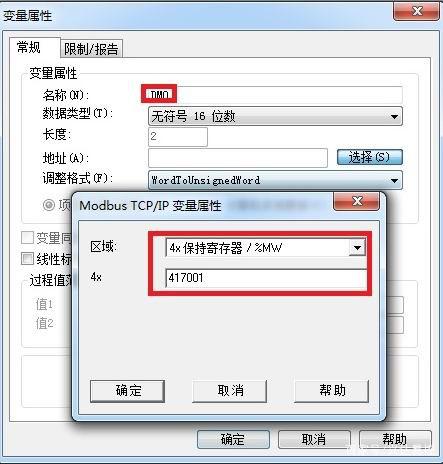

3.右击“变量名称”，新建变量，这里我们新建一个DM0变量，对应地址的设定请点击“选择”，弹出对话框，“区域”中选择“4x保持寄存器”，“4x”中填入“417001”。

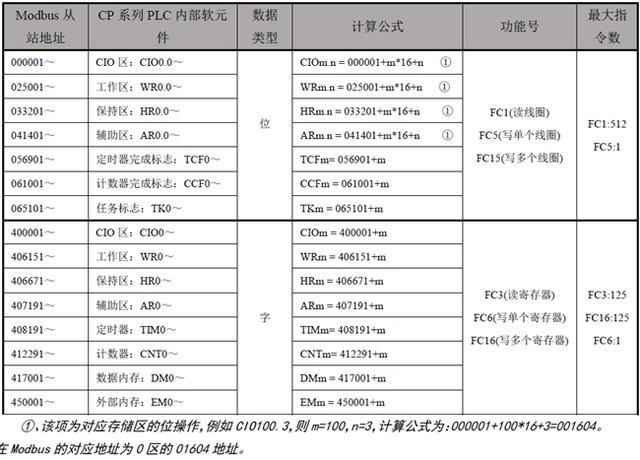

附：地址映射表
