欧姆龙CP系列PLC转以太网通过CHNet-CP与MatrikonOPC ModbusTCP通信配置

欧姆龙CP系列PLC(CP1E,CP1L,CP1H等) 监控计算机，MatrikonOPC，兴达易控通讯模块CHNet-CP

硬件连接

1）将CHNet-CP连接到欧姆龙CP系列PLC(CP1E,CP1L,CP1H等);

2）将各个CHNet-CP通讯模块，接入到局域网网络，与上位监控计算机连接。

2、CHNet通讯模块参数配置

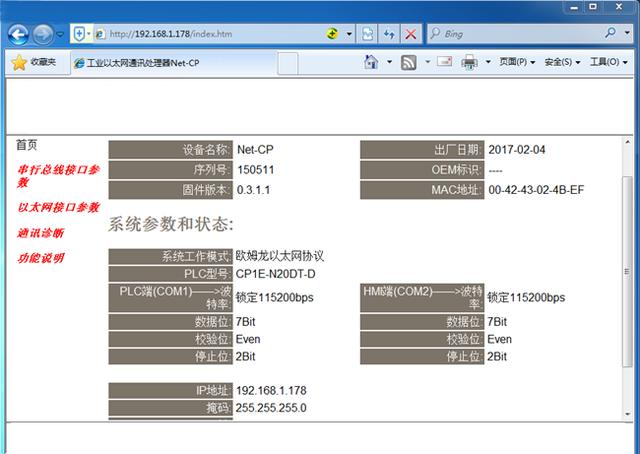

如图配模块的IP地址：192.168.1.178,端口号：9600；

打开百度APP看高清图片

3、MatrikonOPC参数配置

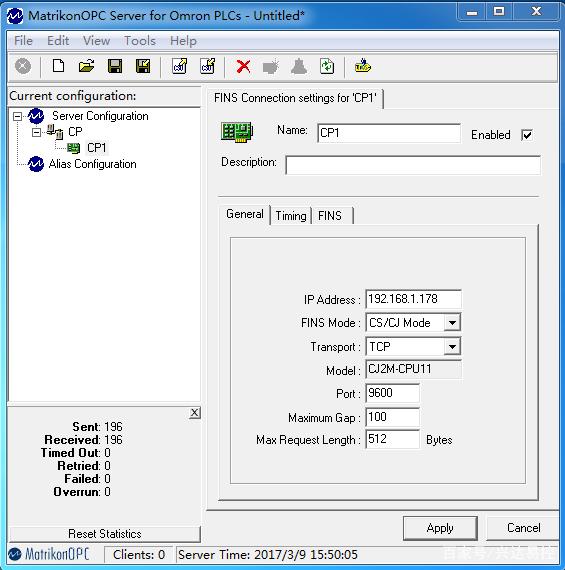

1）以太网参数；

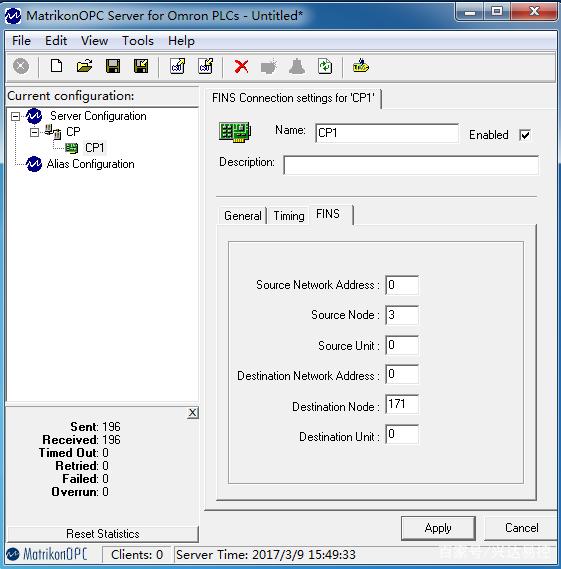

2）FINS参数；

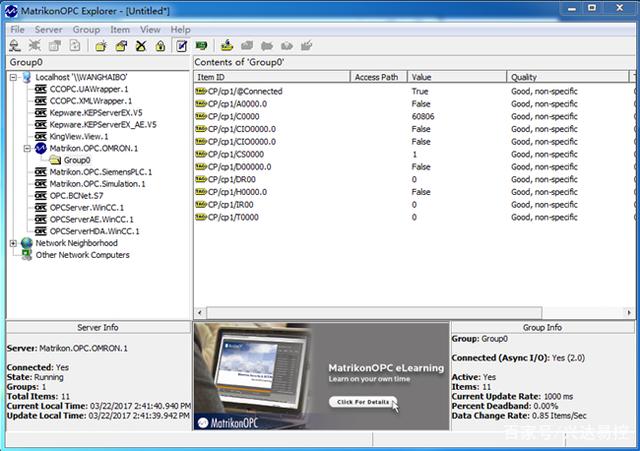

3）添加变量和OPC Clinet监控；
