西门子200ppi转以太网通过CHNet-S7200PD实现以太网通信及ModbusTCP配置方法

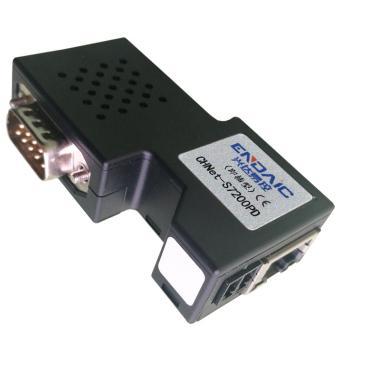

产品简介

CHNet-S7200用于西门子S7-200/SMART S7-200PLC的以太网数据采集，非常方便构建生产管理系统。

CHNet-S7200不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。

CHNet-S7200支持工控领域内绝大多数SCADA软件，支持西门子S7TCP以太网协议和ModbusTCP协议。

CHNet-S7200PD直通型：CHNet扩展的DSUB9针母口，可以连西门子和Proface触摸屏、多主站电缆、通讯板卡；

CHNet-S7200PB桥接型：CHNet扩展的DSUB9针母口，可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

CHNet-S7200功能：

1、支持多主站通讯，扩展口可以连触摸屏或其他主站。

2、 通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。

3、 波特率9.6Kbps~187.5Kbps自适应。

4、 直接安装在PLC的PPI通讯口或者EM277的通讯口上，无需外接电源。

5、 支持西门子S7以太网通讯驱动，包括MicroWIN，支持WinCC以TCP/IP方式直连S7-200。

6、 用户可以按照CHNetS7协议采用高级语言编程（如VB、VC、C#等），实现与S7-200的数据通讯，方便开发生产管理系统。

7、 免费提供CHNetS7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。

8、 集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至S7-200寄存器。

9、 可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。

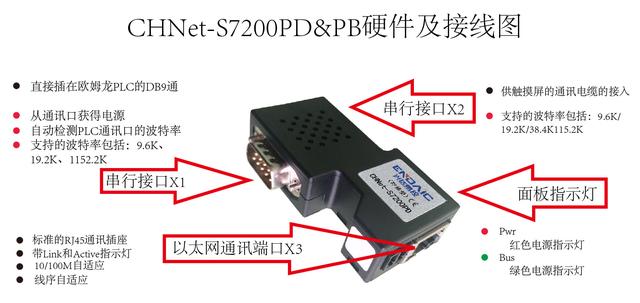

CHNet-200PD&PB硬件及接线图：

驱动安装

安装编程驱动之前，计算机必须首先安装过西门子 MicroWIN 软件、STEP7 软件或者博途软件，控制面板中应有“设置 PG/PC 接口”图标，如下图：

如果计算机的操作系统是 32 位的，请安装 32 位编程驱动；如果计算机的操作系统是 64 位的，请安装

64 位编程驱动。安装的时候，请右击驱动程序，以【管理员身份运行】安装，安装完成后，请重启计算机。

【NetS7PD1801_setup_x86】为 32 位编程驱动；

【NetS7PD1802_setup_x64】为 64 位编程驱动。

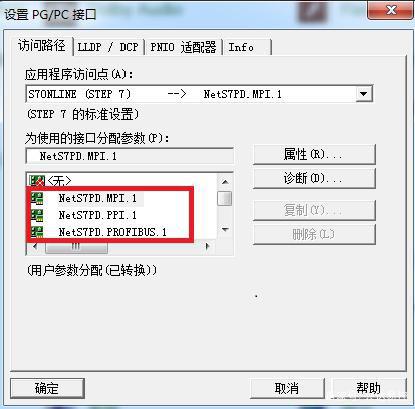

重启计算机之后，进入控制面板，打开【设置 PG/PC 接口】，可以看到新增的通讯接口：

MicroWIN 编程调试

模块对 MicroWIN 编程调试有两种方法：通过 CHNet 编程驱动，或者通过西门子的以太网驱动。

5.1.1 通过 CHNet 编程驱动

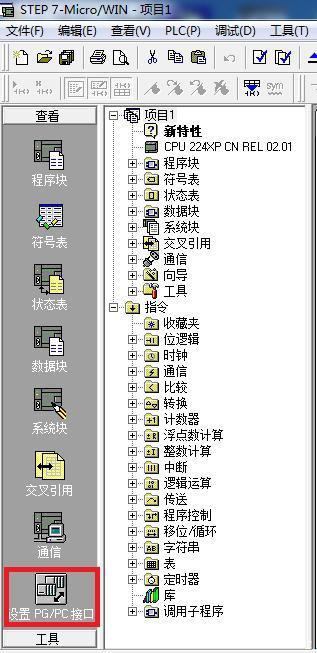

1. 打开 MicroWIN 软件，点击左侧导航栏的【设置 PG/PC 接口】图标；

1. 在【为使用的接口分配参数】中选择 NetS7PD.PPI.1 ， 确保【应用程序访问点】为 Micro/WIN

—>NetS7PD.PPI.1,点击【属性】按钮；

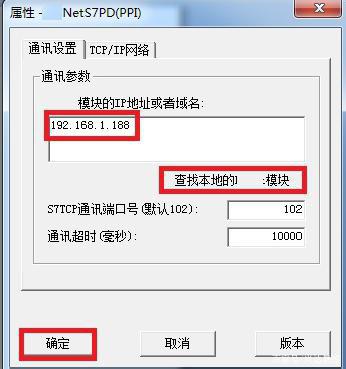

2. 如果知道模块的 IP 地址，在【模块的 IP 地址或域名】中直接输入 IP 地址，点击【确定】按钮；

3.如果不知道模块的 IP 地址，可以点击【查找本地的模块】，选择要连接的模块，点击【选择设备】按钮。

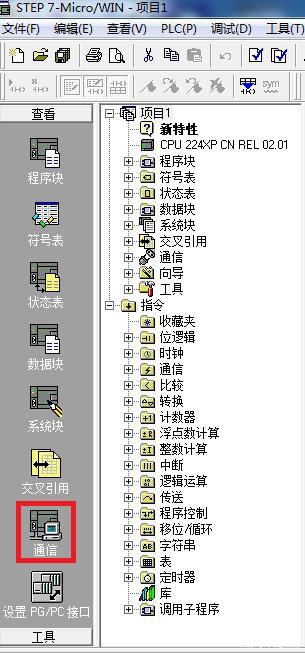

4.点击左侧导航栏的【通信】图标

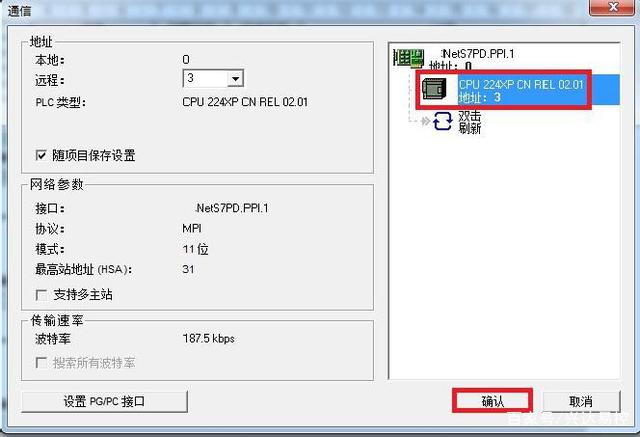

5. 鼠标双击【双击刷新】图标，选中刷新到的 PLC，点击【确认】按钮。

通过西门子以太网驱动

1. 打开 MicroWIN 软件，点击左侧导航栏的【设置 PG/PC 接口】图标；

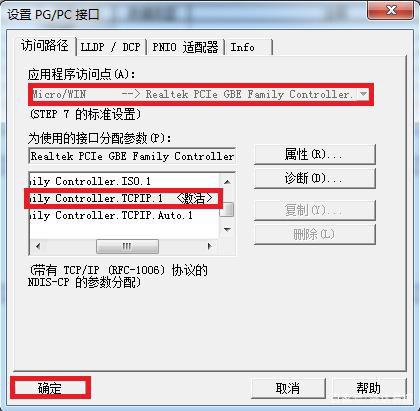

2. 在【为使用的接口分配参数】中选择计算机的网卡，确保【应用程序访问点】为 Micro/WIN—>计算机

网卡,点击【确定】按钮；

注意：请选择后缀为 TCPIP 的计算机网卡

3. 点击左侧导航栏的【通信】；

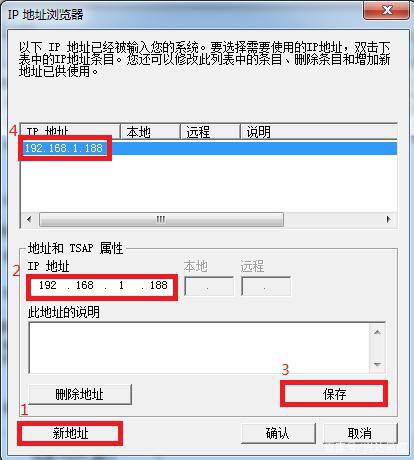

4. 点击如下图标，打开 IP 地址浏览器；

5. 点击【新地址】按钮，在【IP 地址】中输入模块的 IP 地址，点击【保存】按钮，双击保存后的 IP 地址；

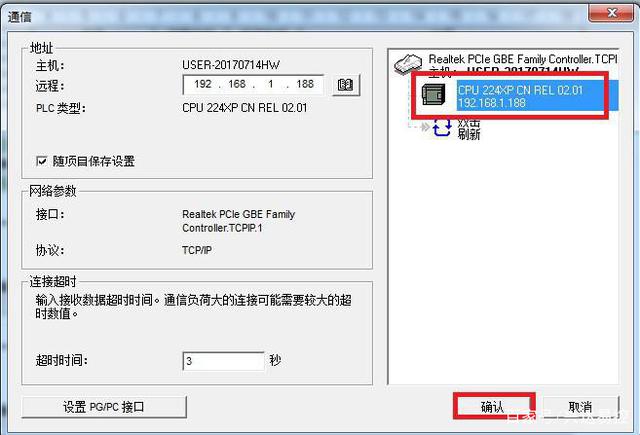

6. 鼠标双击【双击刷新】图标，选中刷新到的 PLC，点击【确认】按钮。
