三菱FX系列PLC转以太网通过CHNet-FX实现以太网通信

　　产品简介

　　兴达易控CHNetS7-FX是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川、维控等PLC以太网数据采集，非常方便构建生产管理系统。

　　兴达易控CHNetS7-FX采用工业级设计，导轨安装，带通讯线。不占用PLC编程口，上位机通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。CHNetS7-FX支持工控领域内绝大多数SCADA软件，支持三菱MC以太网协议和ModbusTCP两种通讯方式。

　　兴达易控CHNet-FX功能：

　　1、安装在35mm的导轨上，无需外接电源。COM1口连FX的S8编程通讯口，COM2扩展口用于触摸屏通讯。

　　2、通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。

　　3、对FX编程通讯口波特率自动调节，可以适应大数据量通讯的需求。

　　4、支持MELSOFT产品（GX Works2、GX Developer等）的以太网通信。

　　5、支持上位机MC以太网协议（MELSEC Communication Protocol）通信，支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问。

　　6、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus数据区自动映射至FX数据区。

　　7、支持TCP/IP透传协议通信。

　　8、采用MC通信协议，皆可实现高级语言（如VB、VC、C#等）编程，实现与三菱FX的数据通讯，方便开发生产管理系统。

　　9、支持OPC通道的SCADA（上位组态软件）以OPC方式与FX通讯。10、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式。支持6个上位机的连接。

　　10、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式。支持6个上位机的连接。

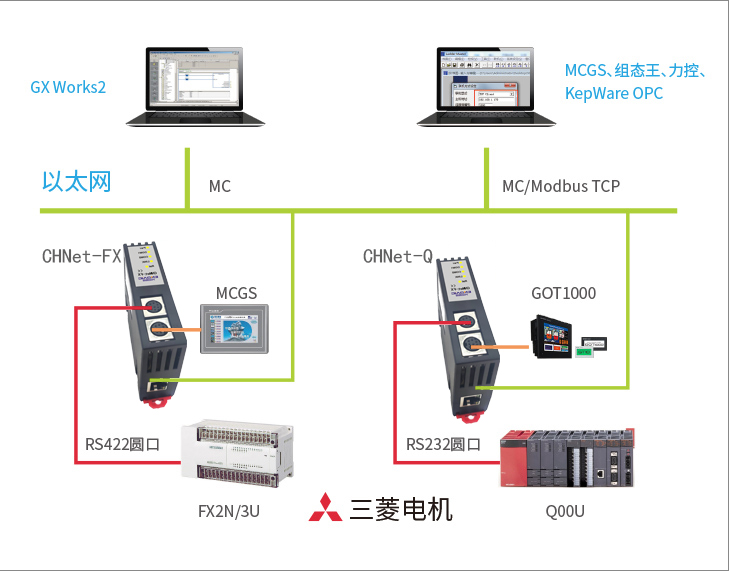

　　硬件连接图

　　连接编程软件

　　兴达易控CHNet-FX支持三菱编程软件 GX Works2 通过以太网对 FX 全系列的 PLC 进行程序的上下载和监视等

　　功能。具体在 GX Works2 编程软件中的使用方式有三种，具体如下： 方式一：适用于 FX3G/3GC、FX3S、FX3U/3UC;

　　方式二：适用于 FX1N/1NC、FX2N/2NC、FX1S;

　　方式三：适用于 FX3U/3UC

　　适用于 FX3G/3GC、FX3S、FX3U/3UC

　　该方式适用于 FX3G/3GC、FX3S、FX3U/FX3UC 这些 3 系列的 PLC，以太网连接 FX3UC 为例，说明使用步骤：

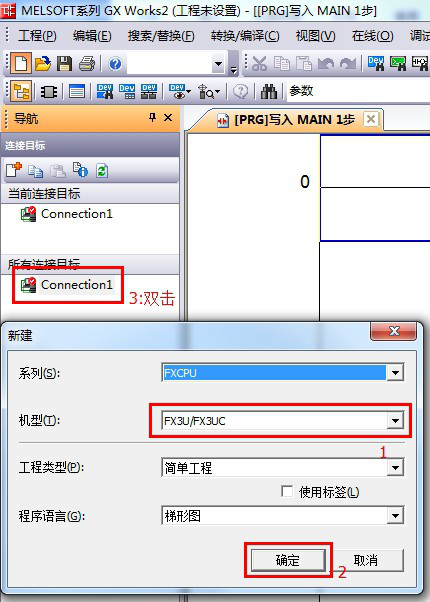

　　新建 FX3U/FX3UC 工程，双击导航栏中的连接目标：Connection。

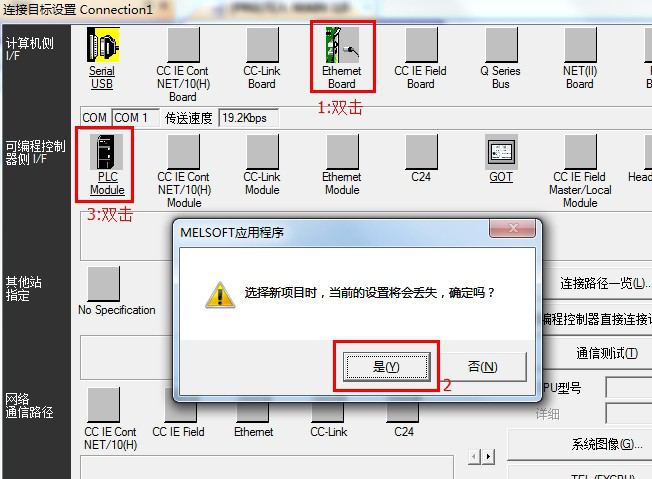

　　2. 跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“PLC Module”；

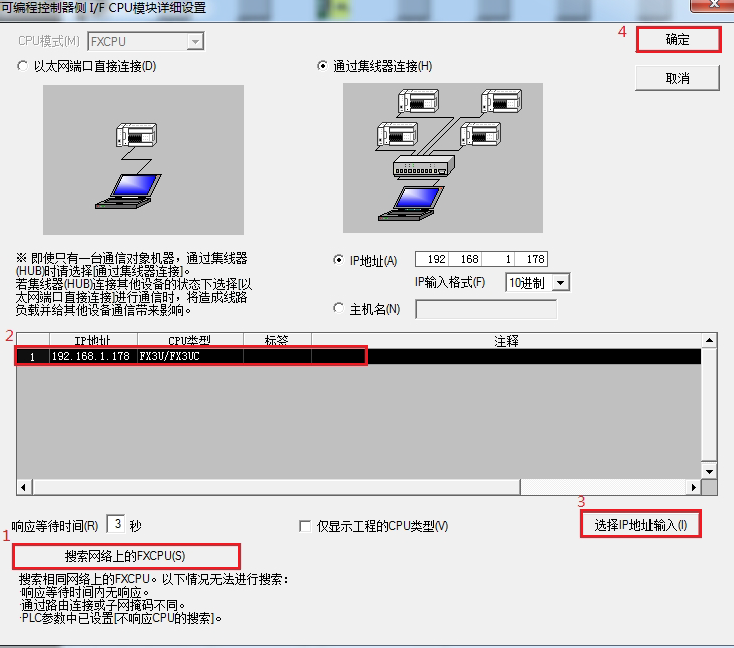

　　3. 在随后的跳出的设置中，点击“搜索网络上的 FXCPU（S）”后，会搜索到 兴达易控CHNet-FX所连接的 FX3UC。

　　按图中标号依次选择后，最后点击确认；

　　4. 在上述中选择好 IP 地址后，点击“通信测试”，即可提示与 FX3UCCPU 连接成功。

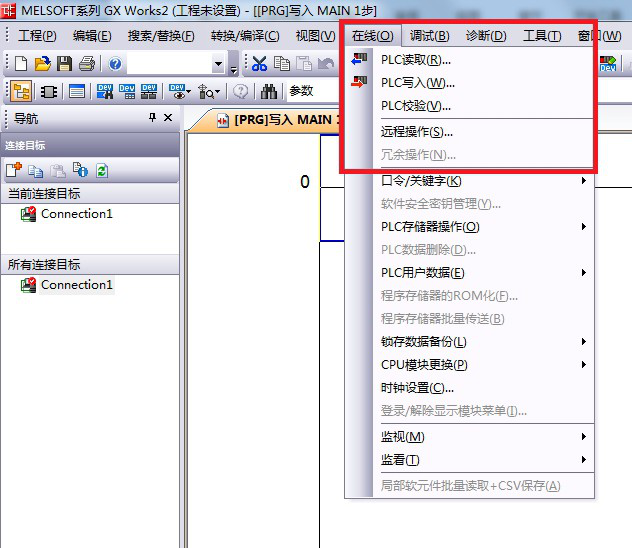

　　5. 随后即可“在线”选项栏中，进行 PLC 的读取、写入和监视等操作。

　　适用于 FX1N/1NC、FX2N/2NC、FX1S

　　该方式适用于全系列的 FXCPU，选择此方式主要针对于 FX1N、FX2N、FX1S 系列的 PLC 使用。以 FX2N

　　为例，说明使用步骤：

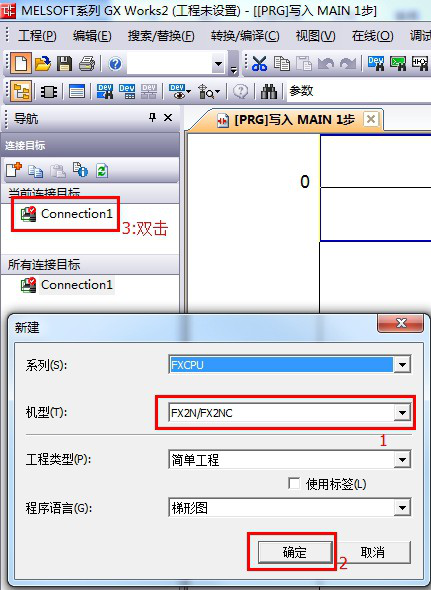

　　1. 新建 FX2N/FX2NC 工程，双击导航栏中的连接目标：Connection。

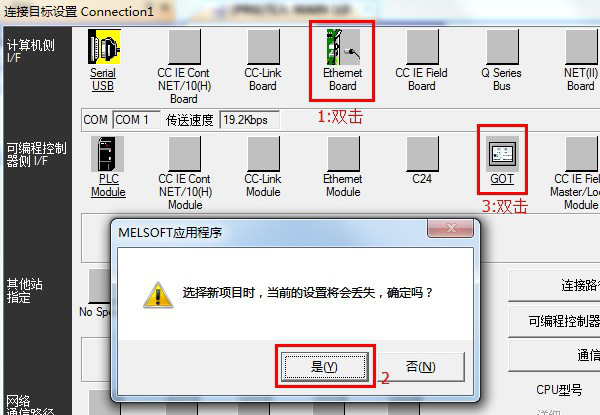

　　2. 跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“GOT”；

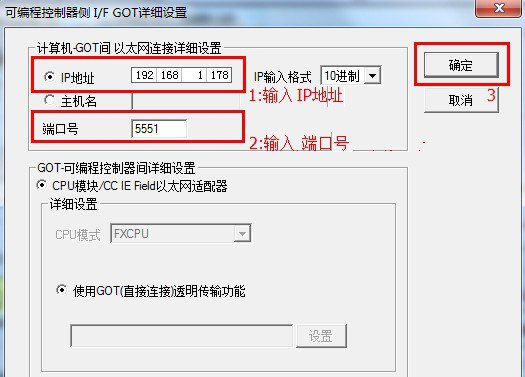

　　3. 在随后的跳出的设置中，在 IP 地址中输入模块的 IP 地址，在端口号中输入模块的端口号。按图中标号依次选择后，最后点击“确认”；

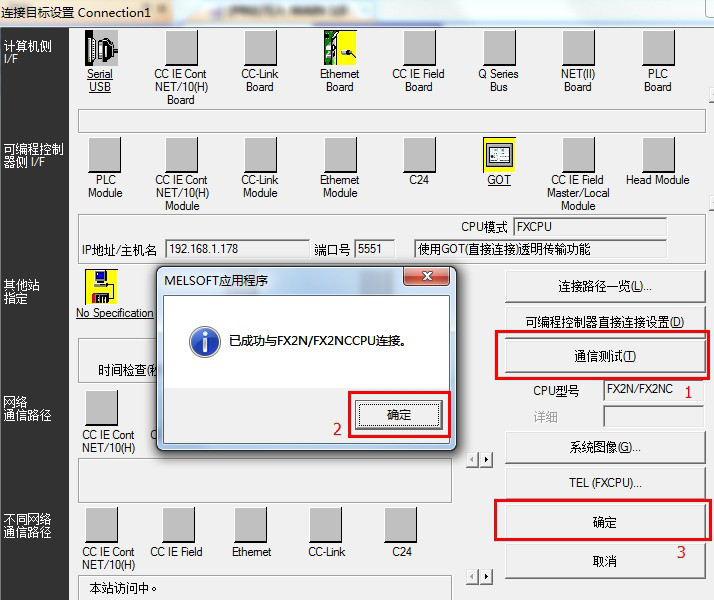

　　4. 随后即可“在线”选项栏中，进行 PLC 的读取、写入和监视等操作。
