无处不在的德州仪器电机驱动技术

　　舞台上的炫彩灯光，旋转摄像头，取款后自动打印凭条的ATM机。..抽丝剥茧般看去，众多形形色色随手可触的机器背后，电机驱动器正扮演着重要的角色。

　　庞大的应用市场吸引厂商驻足流连。日前，TI中国区市场开发高性能模拟产品业务拓展经理信本伟在活动上谈到，“TI的大多数产品广泛应用于硬盘、光驱、喷墨打印机、汽车、工业等方面，2010年我们将所有做马达的部分全部放在一起，成立了电机驱动事业部，全力进军大众市场。”

　　信本伟表示，随着技术的不断发展，市场对电机驱动亦提出了新的要求——安全性、能效、智能算法，而TI凭借丰富的产品线及近20年成功经验，积极应对挑战，满足市场需求。

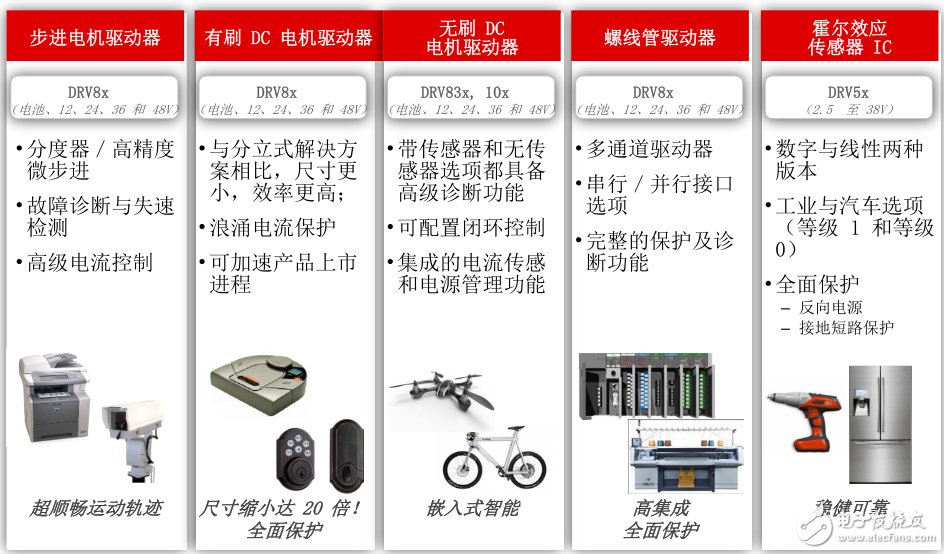

TI电机驱动器系列

　　集成之路有蓝海 TI打造高安全性解决方案

　　信本伟表示，“在做马达驱动的时候TI也有诸多考量，究竟是做市场上这种分开的还是做集成的，最后大家统一了一个思想，就是我们要做高度整合的解决方案，将驱动器、MOS管、保护电路、控制开关、算法全部集中在一起。”

　　而这样做的好处也是显而易见的：1、有效减小PCB尺寸，缩减BOM；2、高集成度能有效提升可靠性、安全性；3、无需分立方案设计。

　　TI集成电机产品具备明显体积优势。

　　“对于电机而言，尤其是用于工业或汽车领域的电机产品，对可靠性要求非常高，因此我们在整个设计里，基本上能在市面上看到的保护电路我们全部都集成了。尽管增加了部分成本，但产品安全性也会非常高。拿日常生活中较为常见的卷发棒来说，曾经有客户不做击穿保护，结果击穿后马达死锁，尽管电流不会传到手上，但头发却卷在上面拿不下了。”信本伟如是说。

　　TI的电路保护包括过流/短路保护、过热保护、欠压闭锁以及击穿保护。

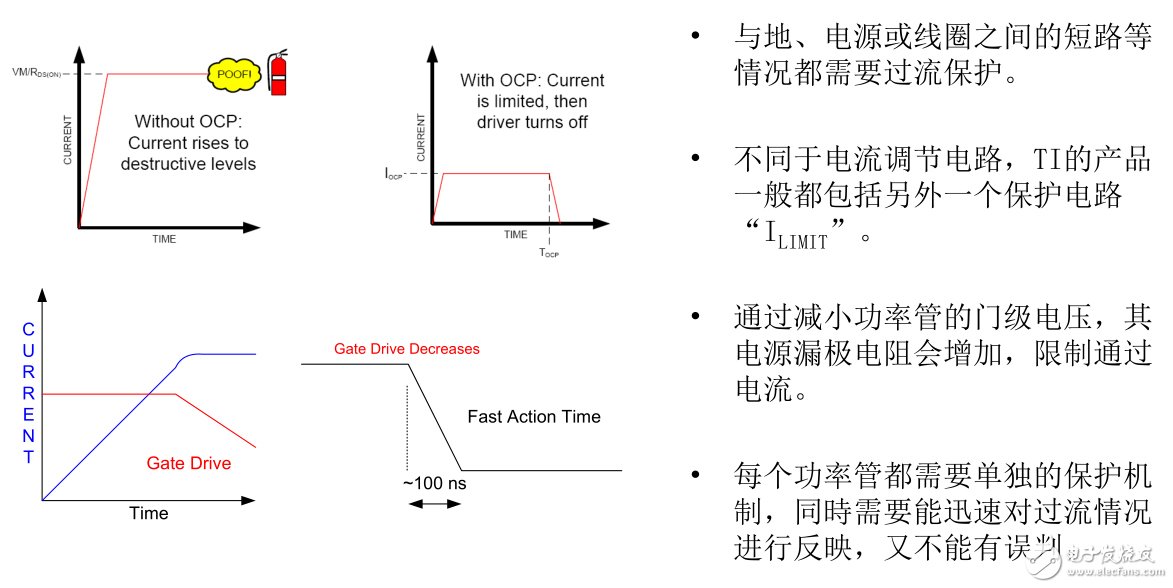

　　过电流保护：信本伟指出，很多人认为做一个线圈之间的保护，电源便短路了，但实际上仍有电流，而TI对地、电源及线圈之间的短路等情况都设有过流保护。此外，TI还设有单管保护。“每个功率管实际都需要单独保护。大多数离散器件的整个保护电路就只管总的一级，当你一个MOSFET烧掉以后再连着烧第二个MOSFET之后，发现电流有变化才会去做保护，但那时已经晚了。我们在每一个门级电路上，每一个功率管上都会加所谓限流限压的保护，这是很重要的。”

　　短路保护：以TI DRV88xx而言，当正常电流发生短路时，在400纳秒会恢复到9A的回路电流，随后在3微秒左右做出实时反应，避免器件烧毁。“如果超过了50微秒，保护便失去了意义，因此关断必须在10-15微秒之内。”

　　过热保护（热关断）：热关断设计板子的温度、马达温度、IC温度等，因此会有很多热敏电阻进行监控，以确保正常工作。“TI在部分产品会增加预判，一般预判温度会比热关断阀值低大概20—30度左右的保险温度。”
