基于LM1876的20W立体声放大器电路

基于20W立体声放大器的LM1876电路有两个通道，每个通道可以产生10瓦RMS的输出，所以两个通道的输出为20瓦。该电路适用于计算机音频放大器。

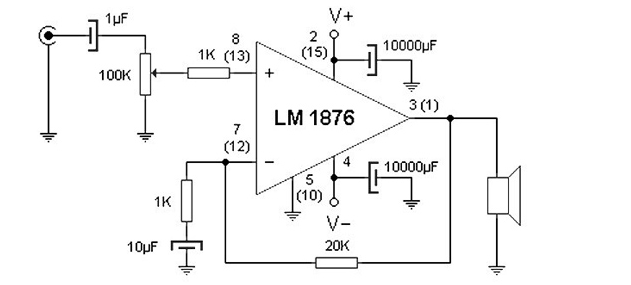

如图所示的电路在一个通道中制作，但通道没有任何区别并且彼此相同，唯一的区别是IC的引脚。LM1876 是一款集成了完全相同的两个基于放大器的运算放大器的 IC，LM1876 具有静音模式和待机模式。

经过调理的输入信号电平将馈送到运算放大器的同相输入端。在运算放大器的输出端产生反馈到输入部分，从而形成反馈网络。从设计上看，这种放大电路不需要自举电容网络。

基于 20 瓦立体声放大器的 lm1876 电路需要对称工作电压 +/- 28 伏，电流为 2 安培。为了使电路正常工作，建议使用必须经过良好调节的电源，以最大程度地减少嗡嗡声（汉明）等噪声干扰。
