基于LM4910的立体声耳机放大器电路

LM4910是美国国家半导体公司生产的IC，用于低功耗集成立体声放大器。该放大器用于放大失真度低于1%的耳机。该放大器电路可在 3.3VDC 电压下工作，在 32 欧姆耳机下输出为 0.35 瓦。

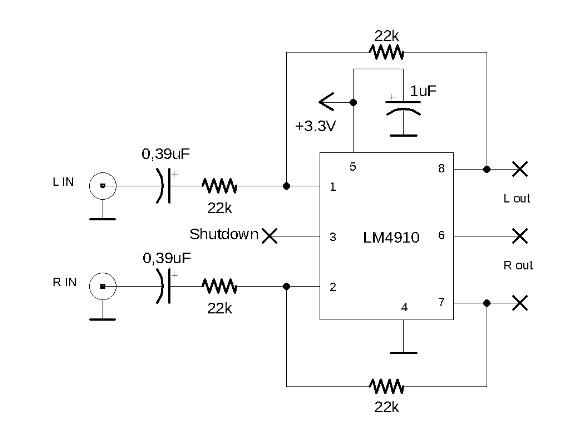

该IC的设计使其在输出线上不需要耦合电容器。电路中的电容器C1和C2用作左右通道上的去耦直流输入。而R1和R1提供障碍物，因此输入灵敏度不会太高。电容器 C3 有助于从纹波电压中滤除直流电压。

笔记

据我所知，IC LM4910仅以SMD的形式提供。该电路可以在2.2V至5V的电压下正常工作，因此可以使用电池工作。使用的耳机负载必须具有 32 欧姆的阻抗。请勿在此放大器上使用 5 伏以上的电源，因为这会损坏 IC。放大器可以封装得非常小，不需要任何散热器。

关断引脚功能可在IC不使用/待机时关闭IC，方法是在该引脚上提供高逻辑。
