分享一个低阻抗麦克风放大器电路

该电路是具有低阻抗的麦克风放大器。通常，低阻抗麦克风位于动圈麦克风中。该麦克风放大器电路可以在 6 VDC 电压至 30 VDC 电压下正常工作。该电路所需的电压范围将允许您根据需要设计放大器。

如果在不使用T1晶体管的情况下构建电路，则该麦克风放大器的输入是高阻抗的。如果这样做，您应该将麦克风与电容器 C7 连接。

电位计P1用作IC运算放大器的反馈设置。这将影响输出增益。为了使该电路以最佳方式工作，必须对所使用的电源进行良好的调节。即使不可能，该麦克风放大器电路也可以使用电池工作。

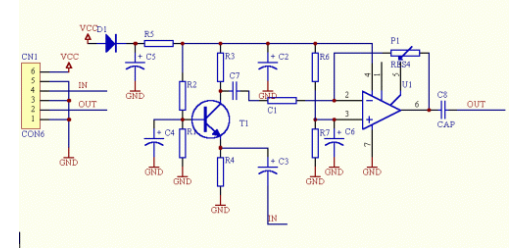

示意图

低阻抗麦克风放大器电路零件清单
