基于TDA7295构建的80W音频放大电路

下面是一个使用功率IC TDA7295构建的80W音频放大电路。采用非常简单的设计，使得该电路非常容易构建。TDA7295 有许多特性来支持您的音频系统，最重要的是该 IC 具有非常低的失真和非常低的噪声特性。

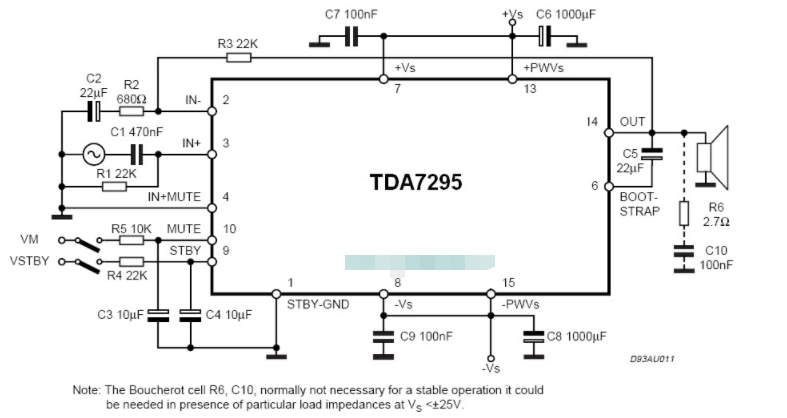

示意图：

PCB布局：

电路笔记：

电源电压不得超过40V。

使用稳定、稳压的电源。电源应该有？最小电流输出？2A。

使用散热器以防止电源 IC 过热。

关于 TDA7295：

TDA7295 是采用 Multiwatt15 封装的单片集成电路，旨在用作家庭影院和顶级电视等 Hi-Fi 现场应用中的音频 AB 类放大器。宽电压范围和高输出电流能力使 TDA7295 即使在电源调节不佳的情况下也能够为 4W 和 8W 负载提供最高功率，并具有高电源电压抑制。

具有开启延迟的内置静音功能简化了远程操作，避免了开关噪音。

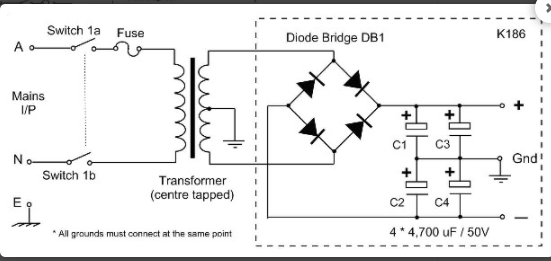

双极性电源方案图：

使用最小 2A 中心抽头变压器以获得单声道/单声道应用的最大效果。更换更高值的电容器（约 6800 uF）。推荐的电源电压为 40V。
