基于TDA7381的4 x 25W四路音频放大器电路

以下是基于 TDA7381 的 4 x 25W 四路音频放大器电路（具有四输入和四输出的放大器）。该放大器专为汽车音响系统设计，但您也可以将此电路用于其他目的。该电路的设计非常简单且易于构建。

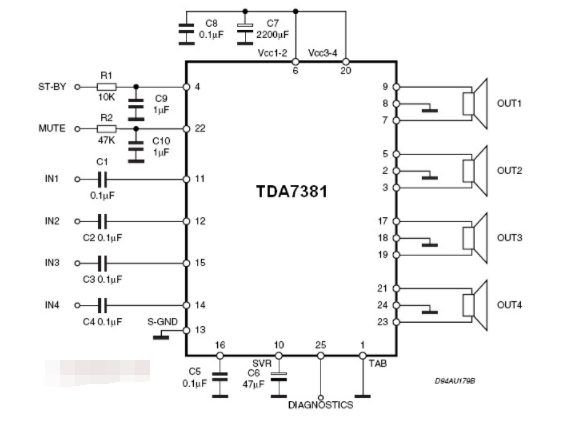

原理图，示意图：

如果布局合理并连接到标准汽车收音机扬声器，TDA7381 将具有内在稳定性，无需外部补偿，例如输出 RC 单元。由于涉及的通道数量众多，与市场上的类似设备相比，这意味着节省了非常显着的组件。

为了简化印刷电路板布局设计，每个放大器级都有自己的外部可访问的电源接地（引脚 2、8、18、24）和每对电源电压引脚。

顶部布局/组件放置：

关于 TDA7381：

TDA7381 是一款采用 Flexiwatt25 封装的 AB 类音频功率放大器，专为汽车收音机应用而设计。您可以将该电路用于其他应用，例如 mp3 播放器、计算机等。由于完全互补的 PNP/NPN 输出配置，TDA7381 允许轨到轨输出电压摆幅，无需自举电容器。

极少的组件数量允许非常紧凑的套件。板载削波检测器简化了增益压缩操作。故障诊断可以检测汽车无线电装配和接线过程中的错误
