AM收音机接收器的电路图

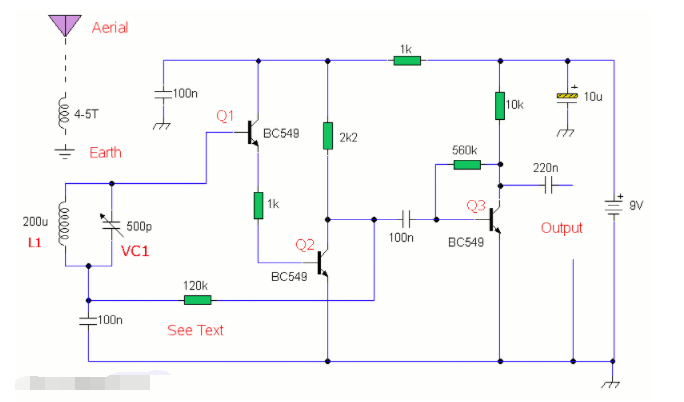

这是mini AM Radio接收器的电路图。

所有通用晶体管都应该在这个电路中工作，你可以在这个电路中使用 BC549 晶体管。

该电路使用紧凑型三晶体管再生接收器，具有固定反馈。它在原理上类似于现在被 MK484 取代的 ZN414 无线电 IC。设计简单，接收机灵敏度和选择性好。

所有连接都应该很短，适合使用 veroboard 或标签条布局。调谐电容器有固定板和移动板。移动板应连接到槽路的“冷”端，这是 Q1 的底座，而固定板应连接到线圈的“热端”，即 R1 和 C1 的连接点。如果电容器上的连接接反，则将手靠近电容器会导致不必要的稳定性和振荡。

AM 收音机接收器 PCB 设计：

下图是铜层的实际尺寸（比例 = 1:1）副本。请注意，这是相反的，因此 veropins 现在出现在顶部的左侧。请记住，这是下（焊料）面，通过查看顶部图像，您应该能够匹配所有组件的位置。
