具有处理高功率而不失真的扬声器系统

1961年1月，大众电子杂志上有一篇有趣的文章，吉姆·凯尔（Jim Kyle）的《甜蜜的十六岁》。随后在1961年4月发表了第二篇文章“ Sweeter With A Tweeter”。您可以在Audio Karma论坛上找到有关原始文章的一些讨论。

基本思想是使用一系列连接成一个整体的小型扬声器来创建高保真扬声器。每个扬声器仅处理少量功率，使用16个相互连接的扬声器的复合材料，它们都以相同的电压相位与扬声器锥体偏转的方向相连，因此该扬声器系统具有处理高功率而不会失真的能力。 。另外，可以将安装扬声器的柜子做得很浅，如果客厅的空间有限，这是一个优势。

提供了一些建议的接线图，但忽略了一种可能性（图1）。

图1可以互连16个扬声器，以使它们在两个端子处的复合阻抗与各个扬声器本身的阻抗相同。

可以以四乘四的方式排列的16个扬声器相互连接，以使它们在两个端子处的复合阻抗与各个扬声器本身的阻抗相同。例如，如果每个扬声器呈现8Ω的音圈阻抗，则16个扬声器的复合扬声器将呈现相同的8Ω。

另外，我看不出为什么“甜蜜的16”对于基本概念来说是一个特别神奇的数字，至少除了与首次亮相者可能的联系之外。我认为一个人可以制作三乘三或五乘五的阵列，并获得大致相同的结果。

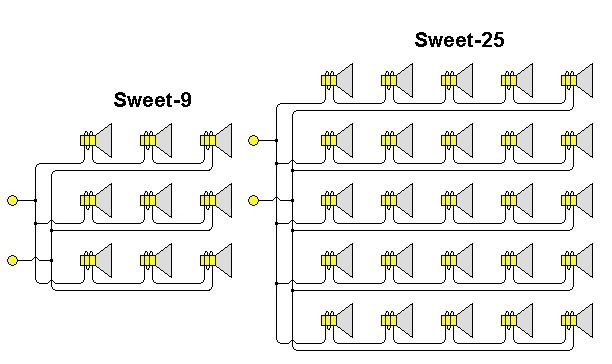

接线图如图2所示。

图2可以制作三乘三乘或五乘五乘的阵列，并获得几乎相同的结果。

在每种情况下，复合阻抗将与每个扬声器音圈的单独阻抗相同。

至于名字的选择，嗯！

约翰·邓恩（John Dunn）是一名电子顾问，毕业于布鲁克林理工学院（BSEE）和纽约大学（MSEE）。
