手把手教你1.9元DIY打造史上最便宜音响

这是一个 DIY 塑料盒子，和简易功放模块（网上 1.9 元买的）

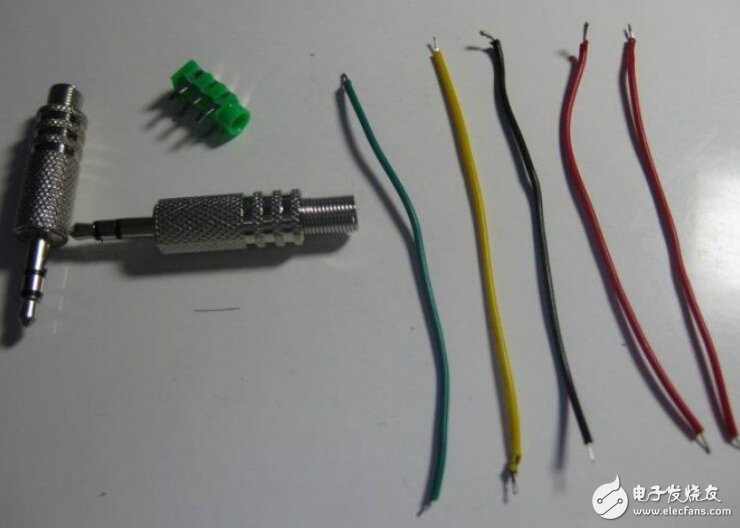

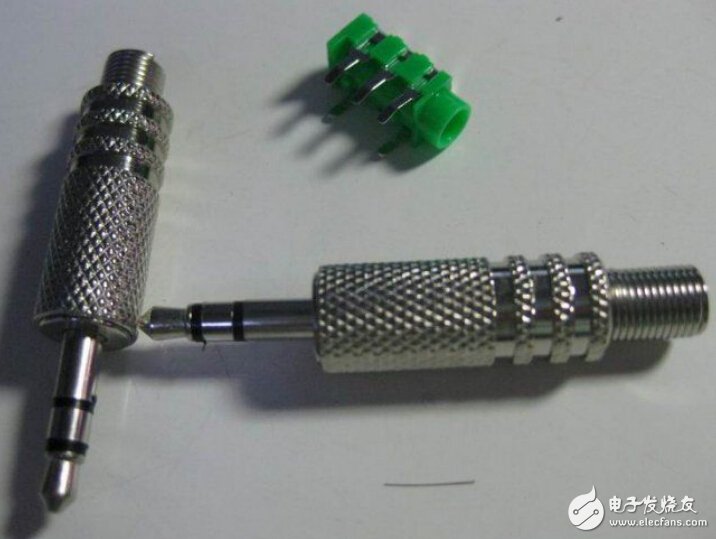

还有两个 3.5 的灵活耳机头和一个耳机 3 项耳机插孔器（就是绿色的那个）

准备若干 8CM 长的各色双头镀锡线

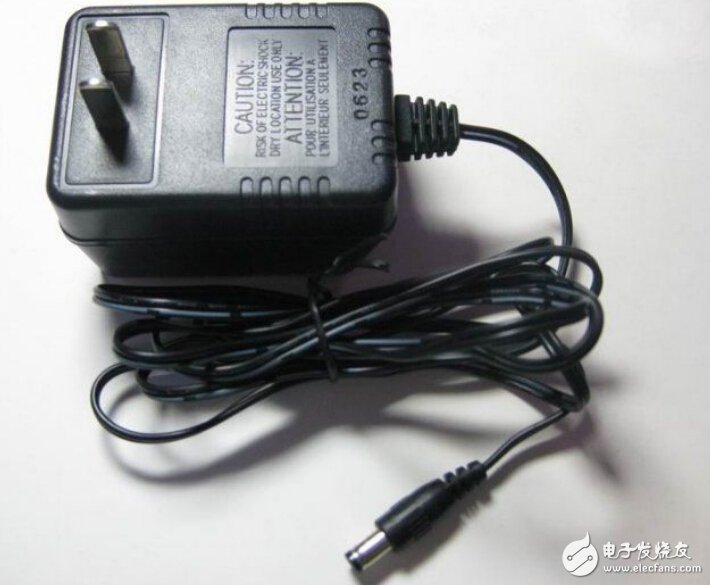

再准备一个 9V 的电源

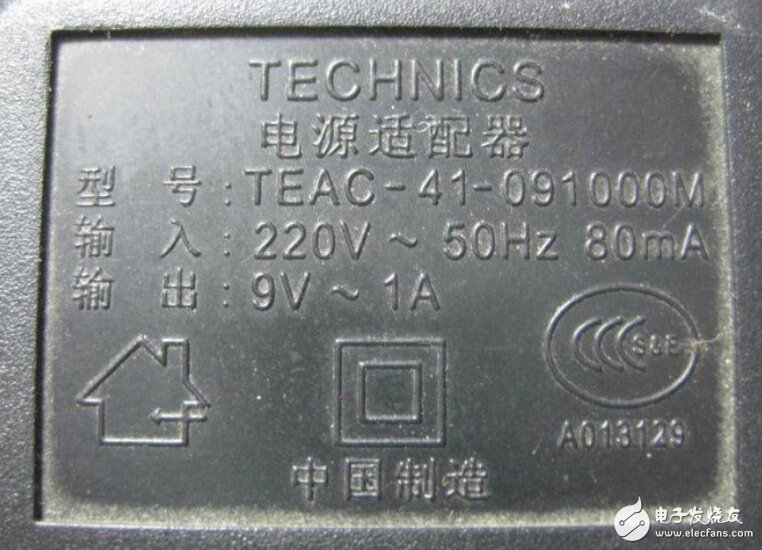

我这里选的是 9V 的 1A 电源，当然电流小点也行，主要是根据自己的功放要接的音箱有关系，音箱功率大，就用电流大些的电源，1A 的一般都够用的（我用的是以前弄来的一对爱华大音箱闲着没有功放，单买好功放要几千）。

还有就是必备的工具

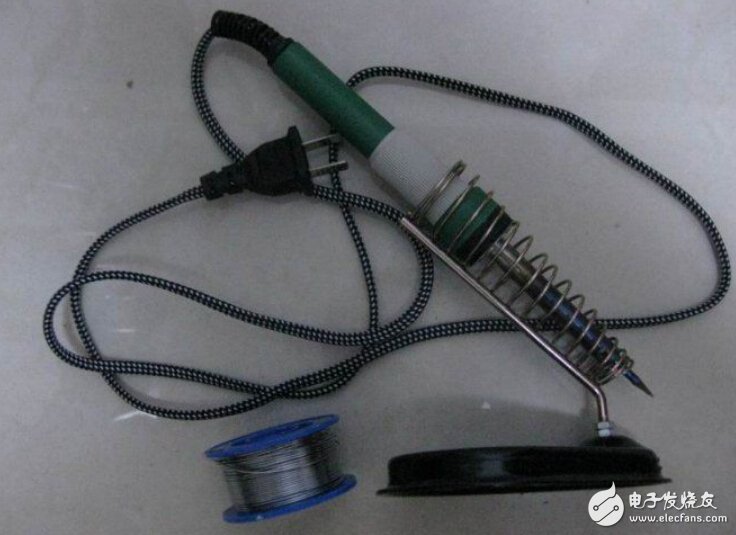

电烙铁和焊锡

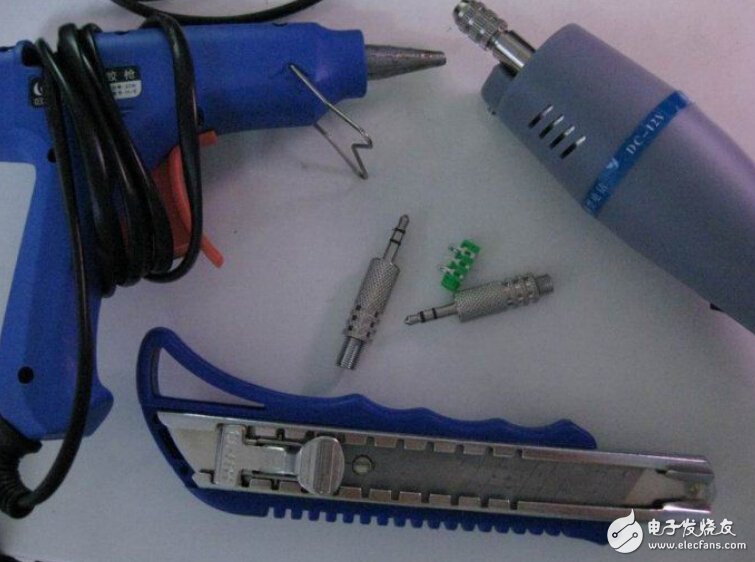

还有就是这几样工具，壁纸刀、小电钻、熔胶枪

二、 准备工作做完了，下面就开始 DIY 了

为了不影响进度，先做好一条双 3.5 头的音频线（或者叫音频对接线）

线体可以任选，但是里面必须是三芯线，或者多芯也行，看自己有什么就用什么。做完线的如上图。

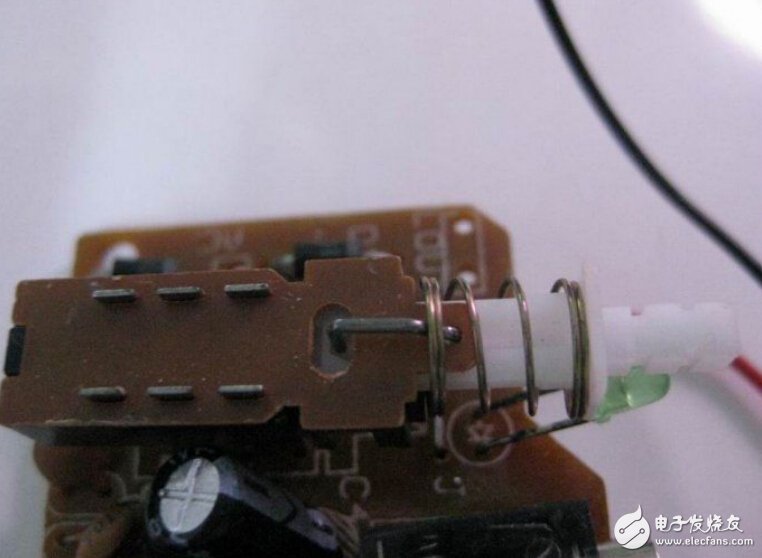

根据盒子的尺寸和规划结构，这个小功放模块没办法直接使用，只好将起拆解，然后重新组合。现在我们要做的是，把这个 6 脚的开关器取下，至于怎么取，相信各位都有高招，在此略去。取下这个 6 脚的开关放在一边。

再去继续拆解

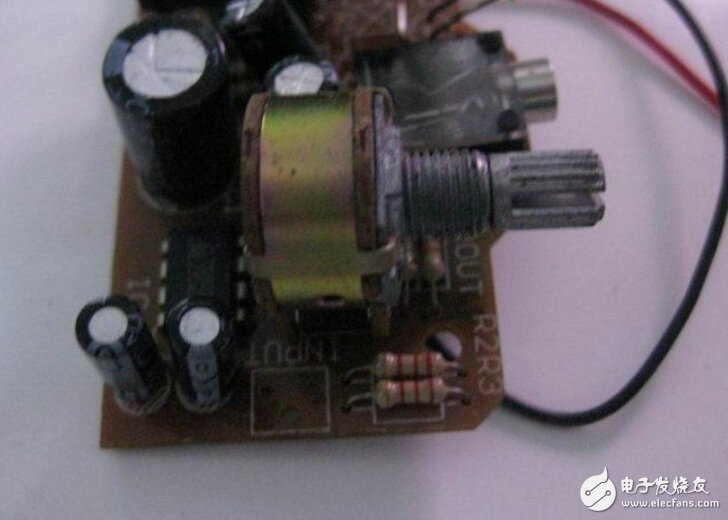

再将这个转动变阻器取下，放在一边以备自由组合。

下面去取下这个绿色的发光二极管。

取下发光二极管也同样放在一边。

下面要做的就是关键的工作了，将事先准备好的小黑盒子打开，将其两面的档板取下，根据自己的条件以及实际情况来钻圆孔和打方形的孔。有一面档板需要钻一个放孔和两个圆孔，分别是装 6 脚开关和转动变阻器和发光二极管的，钻好合适的尺寸即可。

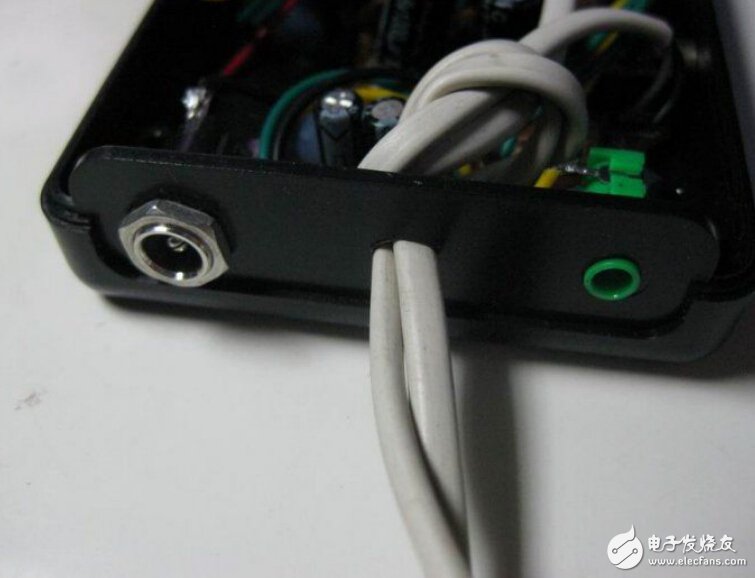

然后再另一个档板上要钻两个圆孔个一个椭圆形的孔，分别是装一个电源的插孔和一个 3.5耳机插孔，还有就是两跟左声道右声道线。如下图

至于钻孔的细节这里不多说了，每个人都有自己的办法（我这里是用电钻和壁纸刀），因人而异吧。

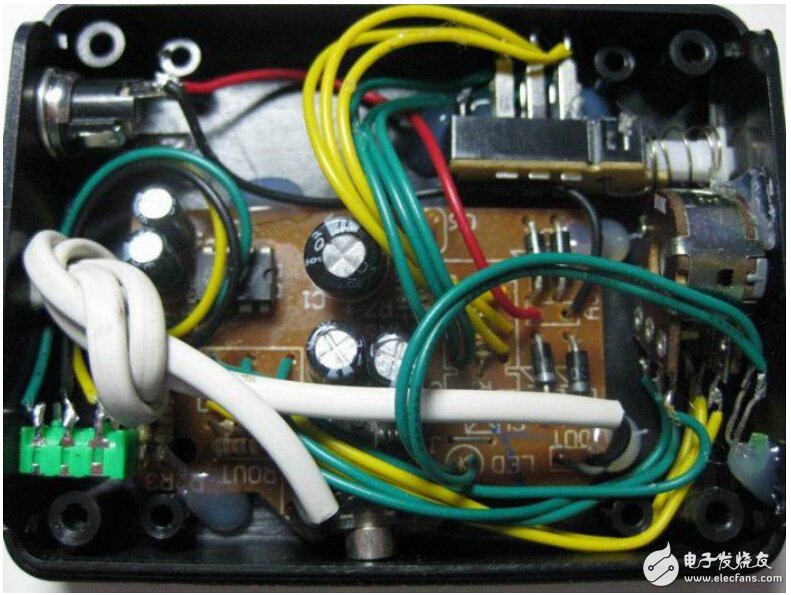

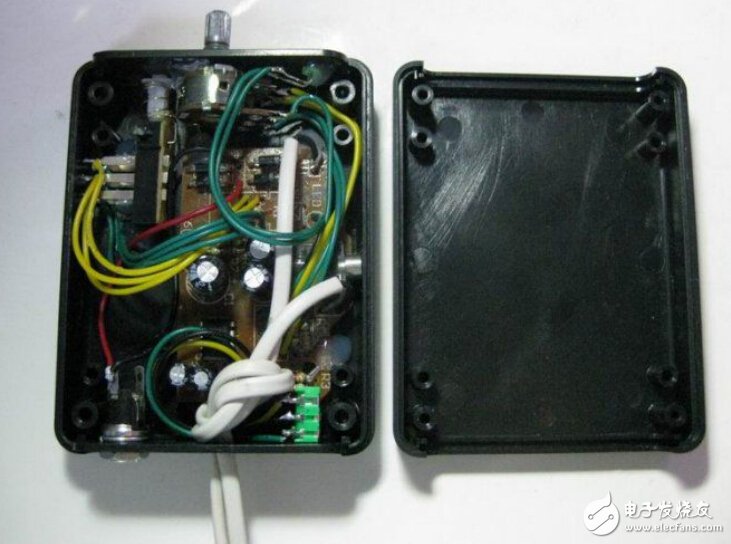

然后要做的就是按照原来拆解的连接样子，将取下的几个零件用 8CM 的各色短线区分颜色的连接好，还有接好左右声道，如下图

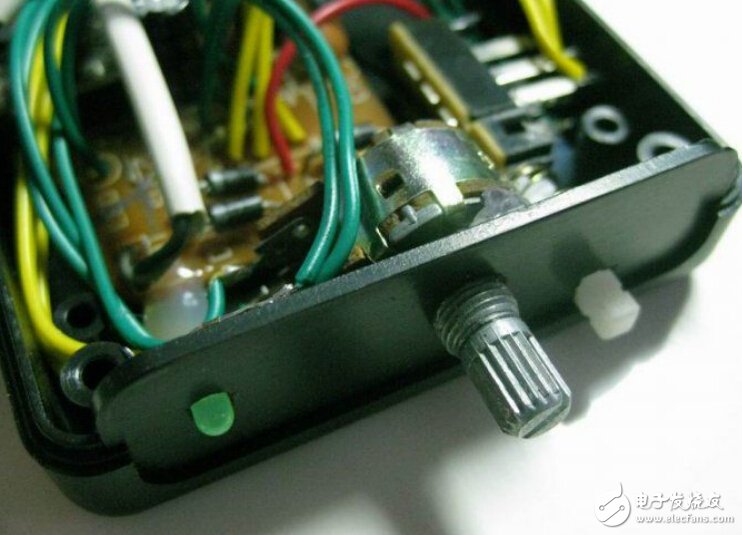

这个样子就基本上完成了，焊接完后，检查一下有没有焊接错的，如果一切都没问题了， 就可以用胶枪将电路板粘在盒子中合适的位置了，待胶冷却后就可以试机了。

完成的样子是这样的，如下图

最后就是将两个白线（左右声道音频线）连接到自己准备的音箱上了，再把事先做好的双头3.5 的音频信号输入线连接到电脑或者 MP3、4、5 等音频设备上即可。接上电源，发光二极管亮起，这时就大功告成了，可以坐在沙发上享受美妙的音乐了。

我试的音频效果非常好， 跟外面买的一百多的电脑音箱效果一样， 也可以说有过之而无不及。

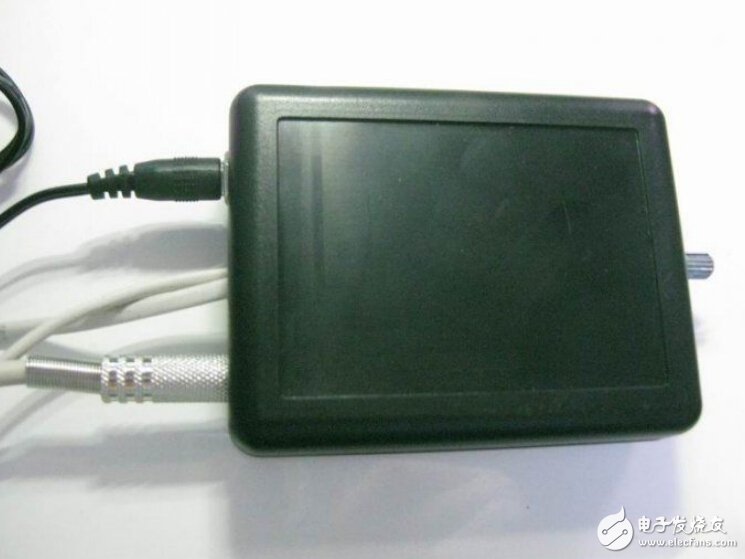

最终完成后的样子，如下图
