    本装置可用于任何12V供电的连续警报设备，使之成为断续工作状态。它也可以用来控制任何12V供电的信号灯，使之断续闪亮。一般的警报垢多是变调的或断续的。

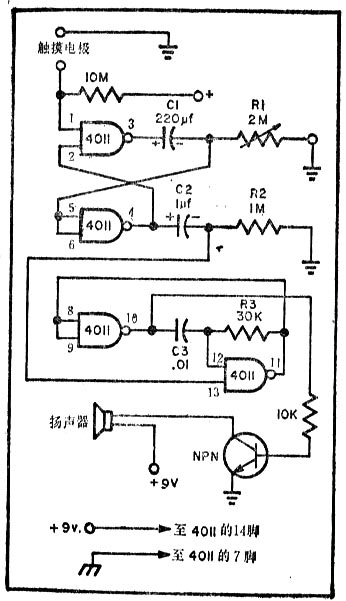

　　本装置的电路图如下图所示。其实本装置的工作原理和电路结构与上述图7的电路是一样的，也是用4011集成电路中的两个与非门作超低频振荡器，另外两个与非门并联起来作缓冲整形级；以2N2222晶体三极管作输出放大管，并以其集电极电流控制被控警笛或灯泡。若被控警笛的电流大于1A，2N2222的集电极电流较小，驱动不了，那就要接一断电器来驱动，把断电器接点串接于被控对象的电源电路中。断续的间歇时间决定于图中的R1与C1的乘积，如图中所示数值，其间歇时间约为3秒钟。电容器C1不要用电解的，纸介、聚酯薄膜的都可用，若手头上一时没有这么大容量的电容器，可以把五上容易购到的0.1μF的电容器并联使用。
　　若想改变间歇时间，可以改动C1或R1的数值，数值大间歇时间长；数值小，间歇时间就短。
与断电器或警备并联的二极管是续流二极管，用以保护2N2222管，防止由电感负载产生的反向高电压所击穿。如果被控的是电阻性负载，例如灯泡，则此二极管可以不接。该二极管可采用耐压50V以上、电流大于1A的任何整流二极管。
