LP876242-Q1 用于 AWR 和 IWR MMIC 的汽车类 4 个 8.8MHz

LP876242-Q1 器件旨在满足各种安全相关汽车和工业应用中最新处理器和平台的电源管理要求。该器件具有 4 个降压 DC/DC 转换器内核，可产生 4 个 1 相输出。设备设置可以由 I 更改^2^C 兼容串行接口或通过 SPI 串行接口。

开关时钟被强制到 PWM 模式，相位是交错的。开关可以同步到外部时钟，并且可以启用扩频模式以最大限度地减少干扰。
*附件：lp876242-q1.pdf

LP876242-Q1 器件包括保护和诊断机制，如寄存器和接口 CRC、短路保护、热监控和关断。LP876242-Q1 器件可以通过 interrupt handler 将这些事件通知处理器，从而允许处理器采取响应措施。

特性

• 符合 AEC-Q100 标准，结果如下：
  • 输入电压：3.0 V 至 5.5 V
  • 器件温度等级 1：-40°C 至 +125°C 环境工作温度范围
  • 器件 HBM ESD 分类 2 级
  • 器件 CDM ESD 分类 C4B 级
• 符合功能安全标准
  • 专为功能安全应用而开发
  • 提供有助于 ISO 26262 系统设计达到 ASIL-D 的文档
  • 提供有助于 IEC 61508 系统设计（最高 SIL-3 的文档）
  • 系统能力高达 ASIL-D
  • 高达 ASIL-D 的硬件完整性
  • 窗口式电压和过流监视器
  • 带可选触发器/Q&A 模式的看门狗
  • 电平或 PWM 错误信号监控 （ESM）
  • 带高温警告和热关断的热监控
  • 配置寄存器和非易失性存储器上的位完整性 （CRC） 错误检测
• 4 个高效降压 DC/DC 转换器：
  • 输出电压：0.9 V 至 1.9 V
  • 最大输出电流：4/3/3/2 A
  • 可编程输出电压转换速率：0.5 mV/μs 至 33 mV/μs
  • 开关频率：8.8 MHz
• 10 个可配置的通用 I/O （GPIO）
• 用于多 PMIC 同步的 SPMI 接口
• 输入过压监控器 （OVP） 和欠压锁定 （UVLO）

参数

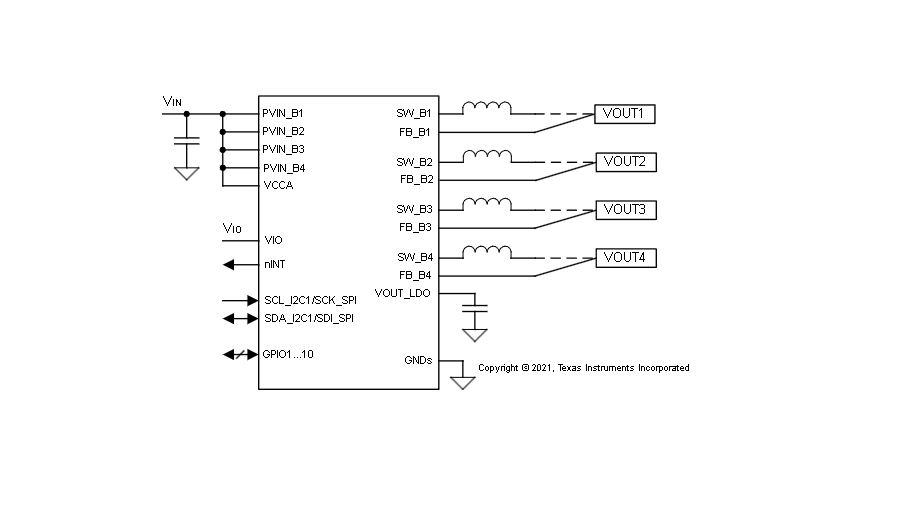

方框图

1. 产品概述

• ‌设备名称‌：LP876242-Q1
• ‌类型‌：高性能多输出电源管理IC（PMIC）
• ‌特点‌：集成4个同步降压转换器（BUCK），具有多种保护和诊断机制。

2. 主要特性

• ‌电源转换‌：
  • 4个同步降压转换器（BUCK1至BUCK4），支持高效率和灵活的电压输出。
• ‌保护功能‌：
  • 输入电压、输出电压和输出电流监控。
  • 过压、欠压、过流保护和过热保护。
• ‌诊断机制‌：
  • 寄存器和接口CRC校验。
  • 短路保护。
  • 热监控和关断。
• ‌通信接口‌：
  • 支持I2C和SPI接口，用于配置和监控。
• ‌其他功能‌：
  • 可编程输出电压和电流限制。
  • 动态电压调整（DVS）和自适应电压调整（AVS）支持。
  • 多重电源状态管理，包括ACTIVE、MCU_ONLY、S2R和DEEP_SLEEP。

3. 应用领域

• 适用于需要高性能电源管理和多重保护机制的嵌入式系统，如汽车、工业和通信设备。

4. 功能块描述

• ‌输入电压监控‌：监控VCCA电压，防止过压和欠压情况。
• ‌电源资源‌：包括4个BUCK降压转换器，提供灵活的电源输出。
• ‌输出电压监控‌：监控BUCK转换器和VMON输入的电压，确保电压稳定。
• ‌热监控和关断‌：防止过热情况，保护系统安全。
• ‌中断和看门狗‌：支持多种中断和看门狗功能，提高系统可靠性。
• ‌多电源状态管理‌：通过有限状态机（FSM）管理电源状态转换。

5. 封装与订购信息

• ‌封装类型‌：32引脚VQFN-HR封装。
• ‌订购信息‌：提供详细的订购信息和封装尺寸。

6. 文档与支持

• ‌文档更新通知‌：可通过TI网站订阅文档更新。
• ‌技术支持‌：提供TI E2E™支持论坛和其他资源。

7. 静电放电（ESD）警告

• 处理该设备时需遵守静电放电预防措施。

8. 修订历史

• 文档提供了修订历史，包括更改细节和修订日期。

9. 注意事项与免责声明

• TI提供的信息基于当前知识和信念，但不保证信息的准确性和完整性。
• 用户需自行验证设计的适合性和准确性。

LP876242-Q1是一款功能强大的多输出电源管理IC，适用于需要高性能电源管理和多重保护机制的嵌入式系统。文档提供了详细的技术规格、应用领域、功能描述、封装信息、文档支持、ESD警告、修订历史和注意事项。
