LP87332D 工业双3-A降压转换器和AM570x的双线性稳压

LP87332D 旨在满足工业应用中最新处理器和平台的电源管理要求。该器件具有 2 个降压型 DC/DC 转换器、2 个线性稳压器和 2 个通用数字输出信号。该设备由 I 控制^2^C 兼容串行接口和使能信号。

自动 PWM/PFM （AUTO 模式）作可在较宽的输出电流范围内提供高效率。LP87332D 支持远程电压感应，以补偿稳压器输出和负载点 （POL） 之间的 IR 压降，从而提高输出电压的精度。此外，开关时钟可以强制到 PWM 模式，也可以与外部时钟同步，以最大限度地减少干扰。
*附件：lp87332d.pdf

LP87332D 器件支持负载电流测量，无需添加外部电流检测电阻器。LP87332D 器件还支持可编程的启动和关断延迟以及序列，包括与使能信号同步的 GPO 信号。如果不需要外部时钟，则可通过 CLKIN 引脚的 pin multiplex 获得第二个 GPO 信号。在启动和电压变化期间，该器件控制输出转换速率，以最大限度地减少输出电压过冲和浪涌电流。

特性

• 器件工作温度范围：-40°C 至 +125°C 环境温度
• 输入电压：2.8 V 至 5.5 V
• 2 个高效降压 DC/DC 转换器：
  • 输出电压：0.7 V 至 3.36 V
  • 最大输出电流 3 A
  • 可编程输出电压转换速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 开关频率
  • 扩频模式和相位交错，可降低 EMI
• 两个线性稳压器：
  • 输入电压：2.5 V 至 5.5 V
  • 输出电压：0.8 V 至 3.3 V
  • 最大输出电流 300 mA
• 可配置的通用输出信号（GPO、GPO2）
• 具有可编程屏蔽的中断功能
• 可编程电源就绪信号 （PGOOD）
• 输出短路和过载保护
• 超温警告和保护
• 过压保护 （OVP） 和欠压锁定 （UVLO）
• 具有可湿性侧面的 28 引脚、5mm × 5mm VQFN 封装

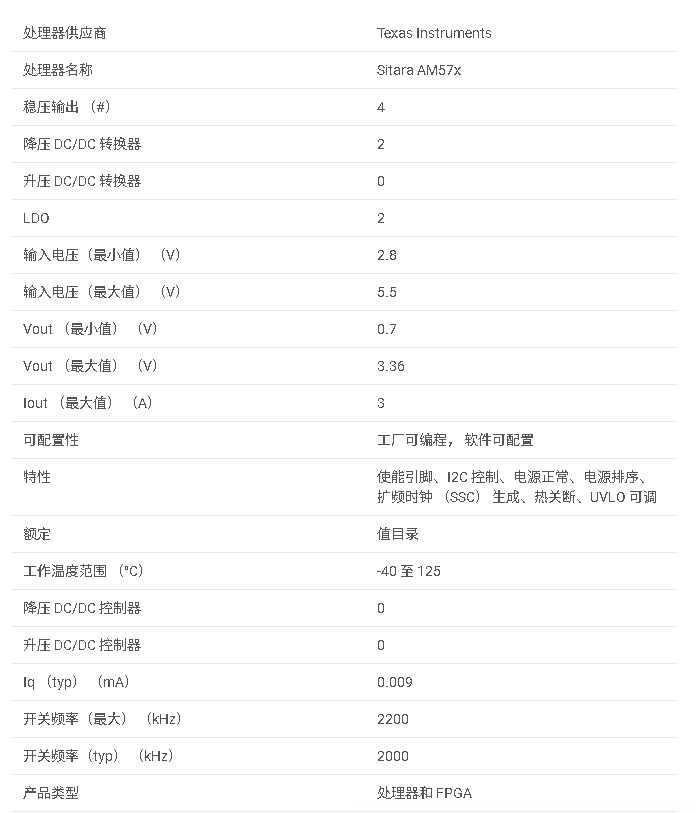

参数

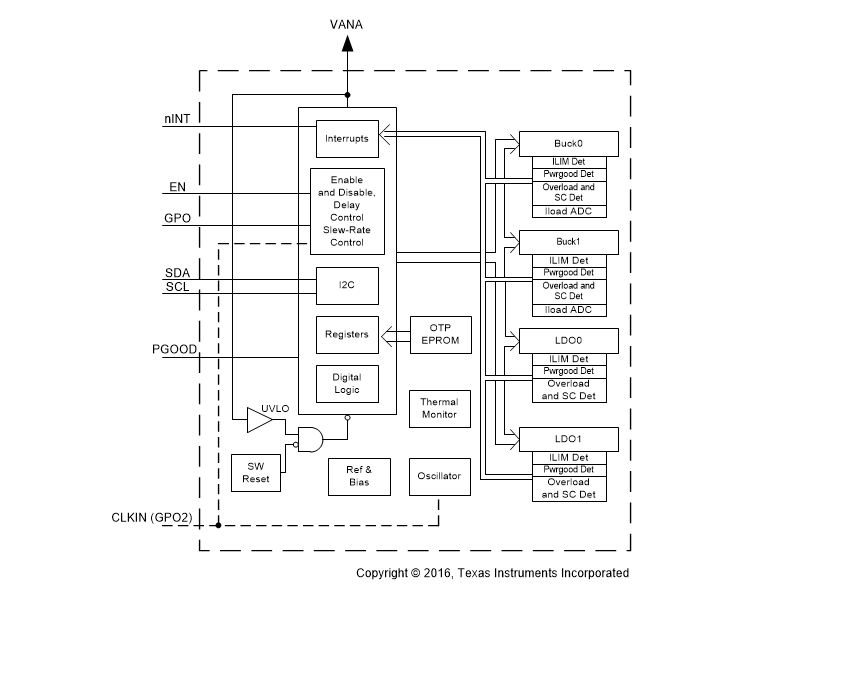

方框图

1. 概述

LP87332D是一款集成了两个高效率降压DC/DC转换器、两个线性调节器（LDO）和两个通用数字输出信号（GPO）的电源管理IC，专为工业应用设计。该器件通过I²C兼容串行接口和使能信号进行控制，支持自动PWM/PFM操作模式，具有可编程的输出电压斜率、远程电压感测、同步外部时钟、负载电流测量等功能。

2. 主要特性

• ‌降压DC/DC转换器‌：
  • 输出电压范围：0.7V至3.36V
  • 最大输出电流：3A
  • 可编程输出电压斜率：0.5mV/µs至10mV/µs
  • 2MHz开关频率
  • 支持扩展频谱模式和相位交错，减少EMI
• ‌ 线性调节器（LDO） ‌：
  • 输出电压范围：0.8V至3.3V
  • 最大输出电流：300mA
• ‌其他特性‌G：PO
  和 G-PO 可2配置的信号
  • 中断功能，具有可编程屏蔽
  • 可编程的电源良好信号（PGOOD）
  • 输出短路和过载保护
  • 过热警告和保护
  • 过电压保护（OVP）和欠压锁定（UVLO）

3. 应用场景

LP87332D适用于需要高效、灵活电源管理的工业应用，如处理器和平台的供电。

4. 功能描述

• ‌自动PWM/PFM操作‌：根据负载电流自动在PWM和PFM模式之间切换，以优化效率。
• ‌远程电压感测‌：补偿调节器输出和负载点（POL）之间的IR压降，提高输出电压准确性。
• ‌同步外部时钟‌：支持将降压转换器的开关时钟同步到外部时钟，减少干扰。
• ‌负载电流测量‌：无需外部电流感测电阻即可监测负载电流。
• ‌可编程启动和关闭延迟‌：包括GPO信号与使能信号的同步控制。

5. 封装与订购信息

• ‌封装‌：28引脚、5mm×5mm VQFN封装，带有湿侧翼
• ‌订购信息‌：请参考数据手册中的订购指南部分，获取具体的订购信息和包装选项。

6. 布局与散热

• ‌布局指南‌：提供了PCB布局时的注意事项，包括电容的放置、地线的连接、电源和信号路径的分离等，以优化性能和减少噪声。
• ‌散热设计‌：数据手册中提供了热阻和热信息，以帮助用户进行散热设计，确保IC在正常工作温度下运行。

7. 文档与支持

• ‌数据手册‌：提供了详细的电气特性、功能描述、应用信息和布局指南。
• ‌设计支持‌：TI提供了多种设计支持资源，包括应用报告、设计检查表和评估模块用户指南等。
• ‌社区资源‌：用户可以通过TI的E2E在线社区获取技术支持和与其他工程师交流经验。

LP87332D以其高效率、灵活性和丰富的保护功能，成为工业应用中电源管理的理想解决方案。
