LMV844 四通道 CMOS 输入、RRIO、宽电源电压范围运算

LMV84x 器件是低电压和低功耗运算放大器，在 2.7V 至 12V 电源电压范围内工作，具有轨至轨输入和输出功能。其低失调电压、低电源电流和 CMOS 输入特性使得它们非常适合高阻抗传感器接口和电池供电的 应用。

数据手册：*附件：LMV844 四通道 CMOS 输入、RRIO、宽电源电压范围运算放大器技术手册.pdf

单 LMV841 采用节省空间的 5 引脚 SC70 封装，双 LMV842 采用 8 引脚 VSSOP 和 8 引脚 SOIC 封装，而四 LMV844 采用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。这些小型封装是空间受限型 PCB 和便携式电子产品的理想解决方案。

特性
1• 除非另有说明，否则
TA = 25°C 时的典型值为 V

• = 5V。
  • 小型 5 引脚 SC70 封装 (2.00mm × 1.25mm ×
  0.95mm)
  • 宽电源电压范围：2.7V 至 12V
  • 可在 3.3V、5V 和 ±5V 额定电压下工作
  • 低电源电流：每通道 1mA
  • 单位增益带宽：4.5MHz
  • 开环增益：133dB
  • 输入失调电压：最大值为 500µV
  • 输入偏置电流：0.3pA
  • CMRR 为 112dB，PSSR 为 108dB
  • 输入电压噪声：20nV/√Hz
  • 温度范围：−40°C 至 125°C
  • 轨至轨输入和输出 (RRIO)

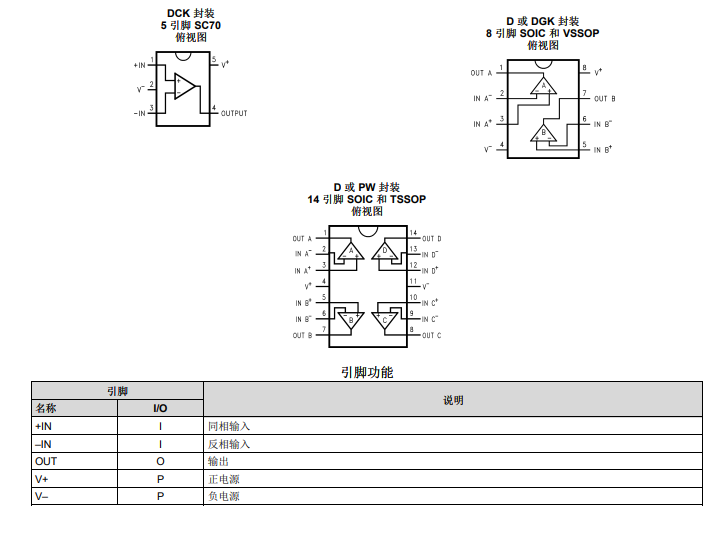

引脚功能和配置

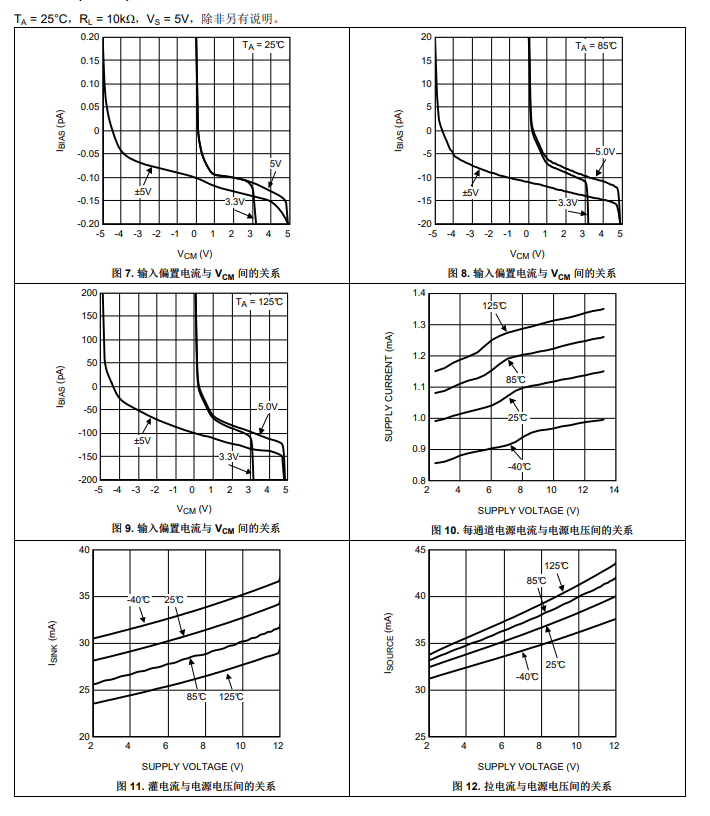

典型特性

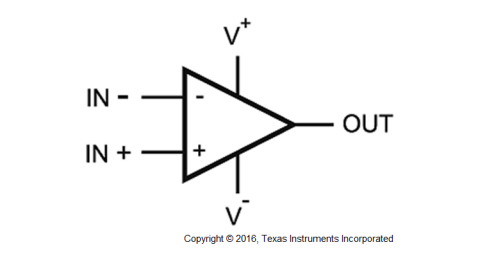

功能方框图

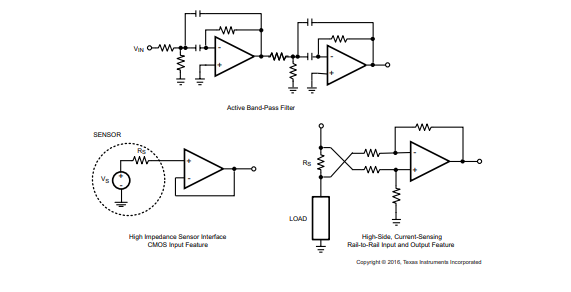

典型应用

噪声性能
LMV84x 器件具有良好的噪声规格，经常用于低噪声 应用。因此，确定总电路的噪声非常重要。除了运算放大器的
输入参考噪声之外，反馈电阻器也可能对总噪声有重要贡献。
对于具有电压输出配置的 应用 而言，一般情况下保持电阻值较低是有益的。在这些配置中，高电阻值意味着高噪
声水平。但是，使用低电阻值会增加应用程序的功耗。这种情况对于便携式 应用来说不一定能接受，所以在噪声水
平和功耗之间有一个折衷。
除了信号源的噪声贡献之外，在计算运算放大器电路的噪声性能时还需要考虑三种噪声：
• 运算放大器的输入参考电压噪声
• 运算放大器的输入参考电流噪声
• 反馈网络中的电阻器的噪声源（配置运算放大器）

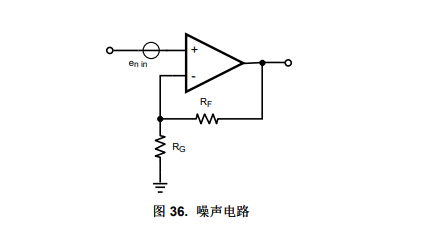

为了计算运算放大器输出端的噪声电压，第一步要确定总的等效噪声源。这就要求将所有噪声源转换到同一参考节
点。这个节点的一个方便选择便是运算放大器电路的输入端。下一步是将所有噪声源加起来。最后一步是将总等效
输入电压噪声与运算放大器配置的增益相乘。
如果运算放大器的输入参考电压噪声已置于输入端，则用户可以使用输入参考电压噪声而无需进一步传输。输入参
考电流噪声需要转换为输入参考电压噪声。只要等效电阻不是大得不切实际，电流噪声就会很小，几乎可以忽略不
计，所以用户可以忽略这些示例中的电流噪声。这样一来，用户只需考虑电阻器的噪声源，即热噪声电压。在以下
示例中可以看到电阻器对总噪声的影响，其中一个示例具有较高的电阻值，另一个具有较低的电阻值。两个示例都
描述了一个运算放大器配置，其增益为 101，为电路提供 44.5kHz 的带宽。两种情况下的运算放大器噪声是相同
的，即输入参考噪声电压为 20nV/ ，而输入噪声电流很小，可忽略不计。

应用
• 高阻抗传感器接口
• 电池供电仪表
• 高增益和仪表放大器
• DAC 缓冲器和有源滤波器
