OPA4830 四路、低功耗、单电源、宽带运算放大器技

OPA4830 是一款四通道、低功耗、单电源、宽带电压反馈放大器，由 3V 或 5V 单电源供电运行。还支持使用 ±5V 或 +10V 电源运行。输入范围扩展至负电源以下和正电源 1.8V 以内。使用辅助共发射极输出可在驱动 150Ω 时提供任一电源 220mV 以内的输出摆幅。高输出驱动电流 (±80mA) 以及低差分增益和相位误差亦使该器件非常适合单电源消费类视频产品。

数据手册：*附件：OPA4830 四路、低功耗、单电源、宽带运算放大器技术手册.pdf

高增益带宽积 (110MHz) 和压摆率 (560V/µs) 促成低失真操作，使 OPA4830 非常适合用作 3V 和 5V CMOS 模数转换器 (ADC) 的输入缓冲器级。与其他低功耗、单电源放大器不同，失真性能会随着信号摆幅减小而提高。9.2nV/√Hz 的低输入电压噪声支持宽动态范围操作。

OPA4830 采用业界通用的四通道引脚排列 TSSOP-14 封装。

特性
• 高带宽：
– 230MHz（增益 = +1）
– 100MHz（增益 = +2）
• 低电源电流：4.4mA/ch (VS = 5V)
• 灵活的电源电压范围：
– 双电源：±1.5V 至 ±5.5V
– 单电源：3V 至 11V
• 输入范围包括负单电源接地
• 5V 电源上的输出摆幅为 4.91V
• 高压摆率：560V/μs
• 低输入电压噪声：9.2nV/√Hz
• 采用 TSSOP-14 封装

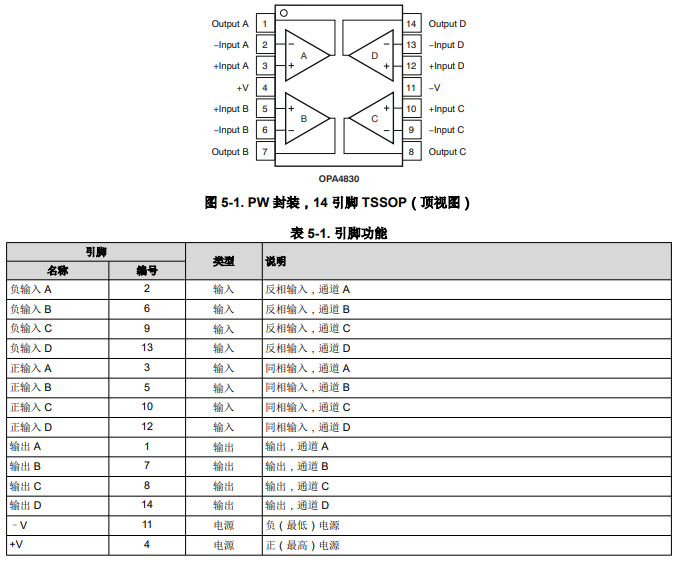

引脚功能和配置

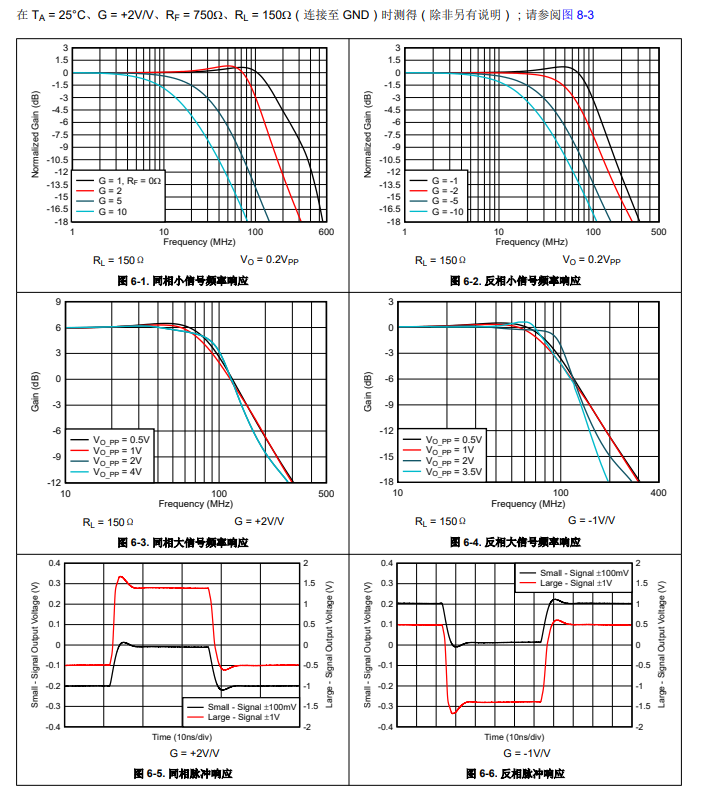

典型特性

应用
• 单电源模数转换器 (ADC) 输入缓冲器
• 单电源视频线路驱动器
• CCD 成像通道
• 有源滤波器
• PLL 集成器
• 便携式消费类电子产品
