LM158QML-SP 航天级、双路、32V、700kHz运算放大器技

LM158系列由两个独立的高增益内部频率补偿运算放大器组成，专门设计用于在宽电压范围内从单个电源运行。也可以从分体式电源进行操作，并且低电源电流消耗与电源电压的大小无关。

数据手册：*附件：LM158QML-SP 航天级、双路、32V、700kHz运算放大器技术手册.pdf

应用领域包括换能器放大器、直流增益块和所有传统的运算放大器电路，这些电路现在可以更容易地在单个电源系统中实现。例如，LM158系列可以直接在数字系统中使用的标准+5V电源电压下运行，并且可以轻松提供所需的接口电子设备，而不需要额外的±15V电源。

特征
提供辐射规格
高剂量率100 krad（Si）

• ELDRS免费100 krad（Si）
  内部频率补偿统一
  增益
  大直流电压放大：
  100 dB
  宽带宽（单位收益）：
  1 MH
  z（温度补偿）
  广泛的电源范围：
  单一电源：3V至32 V
• 或双电源：t1.5V至± 16 V
  极低的电源电流消耗（500 μA）-
  本质上独立于电源电压
  低输入失调电压：2 mA
  输入公共模式电压范围包括
  地面
  差异输入电压范围等于
  电源电压
  大输出电压摆幅：ov至v*- 1.5V

优势
两个内部补偿运算放大器
消除了双重电源的需要
允许直接
也可以感知近Gnd和Vo
去德国国防部
兼容所有形式的逻辑
适合电池工作的功耗

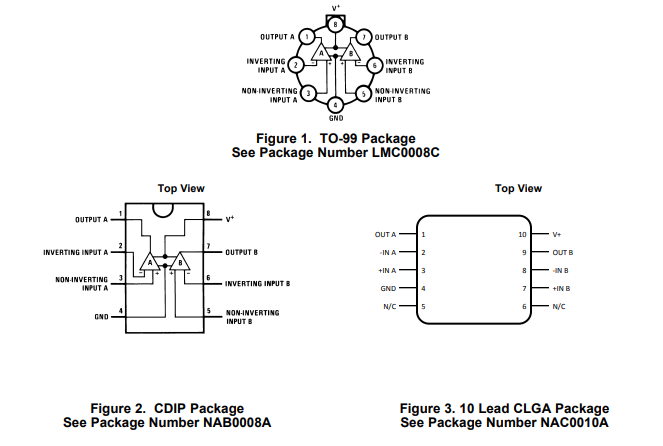

连接图

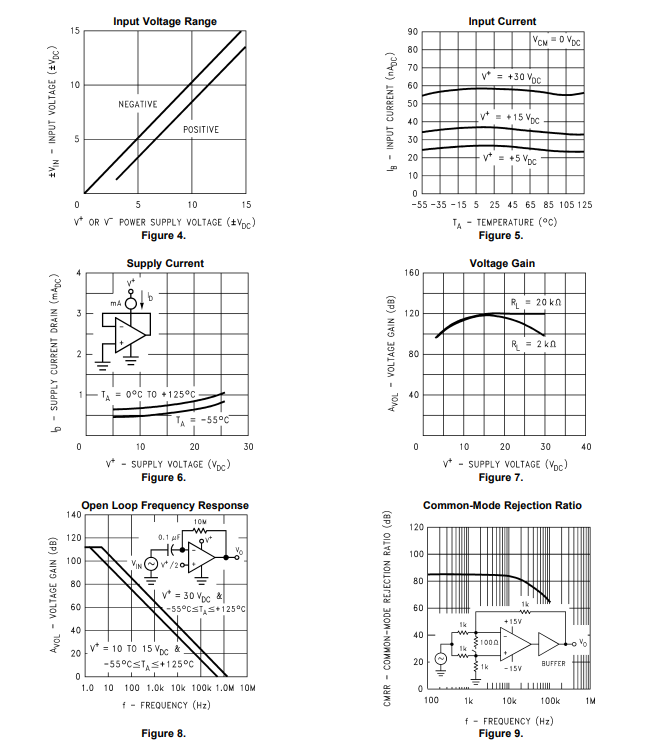

典型特性
