OPA3875 具有 2:1 高速多路复用器的三通道、700MHz

OPA3875在小型SSOP-16封装中提供了一个非常宽带、3信道、2:1的多路复用器。OPA3875仅使用11mA/ch，提供三个增益为+2的视频放大器通道，具有大于400MHz的大信号带宽（4VPP）。与使用新的（专利）输入级切换方法的早期解决方案相比，增益精度和切换故障得到了改善。该技术使用电流转向作为输入开关，同时保持整体闭环设计。使用这种技术，每个3通道对之间的增益匹配也得到了显著改善（<0.2%的增益失配）。OPA3875在增益为2时具有大于700MHz的小信号带宽，其典型的0.1dB增益平坦度大于150MHz。

数据手册：*附件：OPA3875 具有高速多路复用器的三通道、700MHz 运算放大器技术手册.pdf

使用OPA3875的芯片启用功能可以降低系统功耗。将芯片启用线的高功率降低到OPA3875的总电源电流小于900µA。将多个OPA3875输出合并在一起，然后使用芯片启用来选择哪些通道是活动的，这增加了3通道输出的可能输入数量。

如果需要OPA3875的单个通道，请考虑OPA875。

特征
700 MHz小信号带宽
(Av= +2）
425 MHz，4SPP带宽
150 MHz时0.1分贝Gain Flatness
4 NS频道缝合时间
低缝合闪光：40 mSPP
3100 V/μS睡眠率
0.025%/0.025°差异收益，阶段
高收益准确度：2.0V/ +0.4%

引脚配置

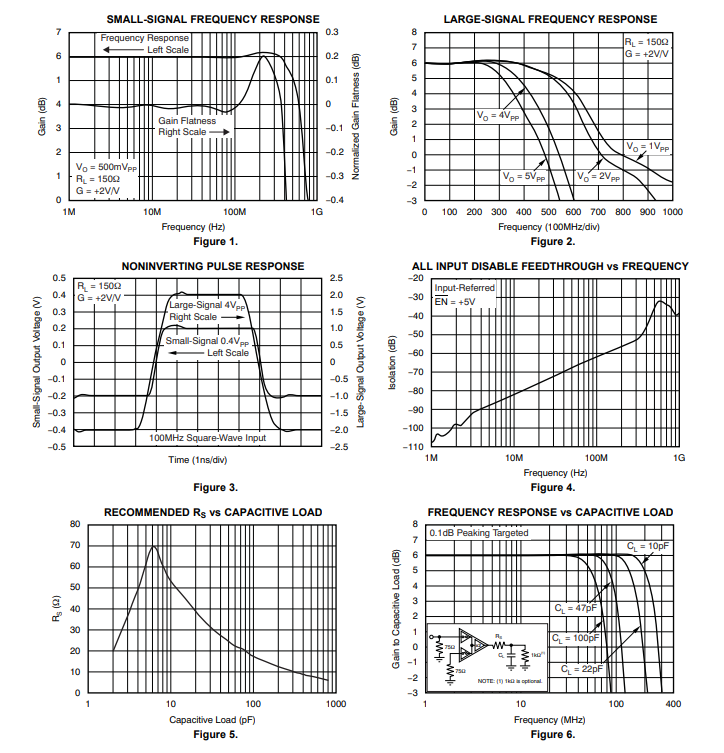

典型特性

应用
彩色拼接
LCD投影仪输入选择
工作站图形
三重ADC输入多路转换器
直接升级至LT 1675
