THS7314 具有5阶滤波器和6dB增益的3通道SDTV视频放大

THS7314采用硅锗（SiGe）BiCom III工艺制造，是一款低功耗单电源3-V至5-V 3通道集成视频缓冲器。它包含一个五阶巴特沃斯滤波器，可用作DAC重建滤波器或ADC抗混叠滤波器。8.5MHz滤波器是SDTV视频的完美选择，包括复合（CVBS）、S-video、Y'U'V'、G'B'R'和Y'P'P480i/576i。

数据手册：*附件：THS7314 具有5阶滤波器和6dB增益的3通道SDTV视频放大器技术手册.pdf

作为THS7314灵活性的一部分，输入可以配置为交流或直流耦合输入。285 mV的输出电平偏移，以允许在0-V输入的输出端实现完全同步的动态范围。交流耦合模式包括用于同步CVBS、Y'和G'B'R'信号的透明同步尖端箝位选项。通过在Vs+上添加外部电阻器来实现C'/P'B/P'R通道的交流耦合偏置。

THS7314是所有输出缓冲应用的完美选择。其具有6-dB增益的轨对轨输出级允许交流和直流线路驱动。驱动2线或75线的能力-Ω 负载允许作为视频线驱动器的最大灵活性。3.3V的16mA总静态电流使其成为USB供电、便携式或其他对电源敏感的视频应用的绝佳选择。

THS7314采用符合RoHS标准的小型SOIC-8封装。

特征
3用于CvBS、s-Video的SDTV视频放大器。
Y' P ' BP ' R ' 48; i/576 i、Y' U ' V '，或GB ' R '（R ' G ' B '）G ' R '; G ' R ' U ' V '或GB ' R '（R ' G ' R '（R ' G
集成低通过滤器
5阶8.5-MHz（-3DB）Butterworth
7-MHz时-1分贝通带带宽

• 27 MHz时47分贝衰减
  多功能输入偏置
  直流耦合，285-mv输出漂移
  AC。与同步尖端钳耦合
• 允许交流与直流偏置
  内置6分贝Gain（2V/）
  3-V至5-V单电源工作
  轨到轨输出：
  输出摆动在100-mA以内
  允许交流或直流输出耦合的轨
• 最多能够驱动2条视频线-75 Q
  总奎森特电流为3.3 V时，低16 mA
  0.1%/0.1 °的低差异放大/相
  SOlC-8封装

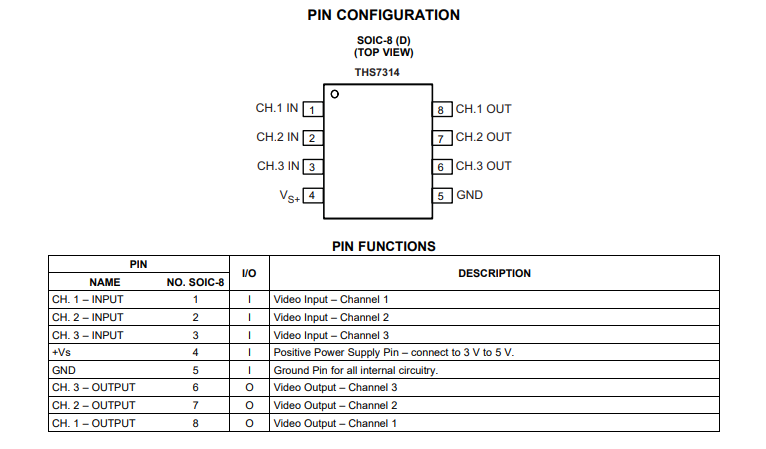

  引脚功能和配置

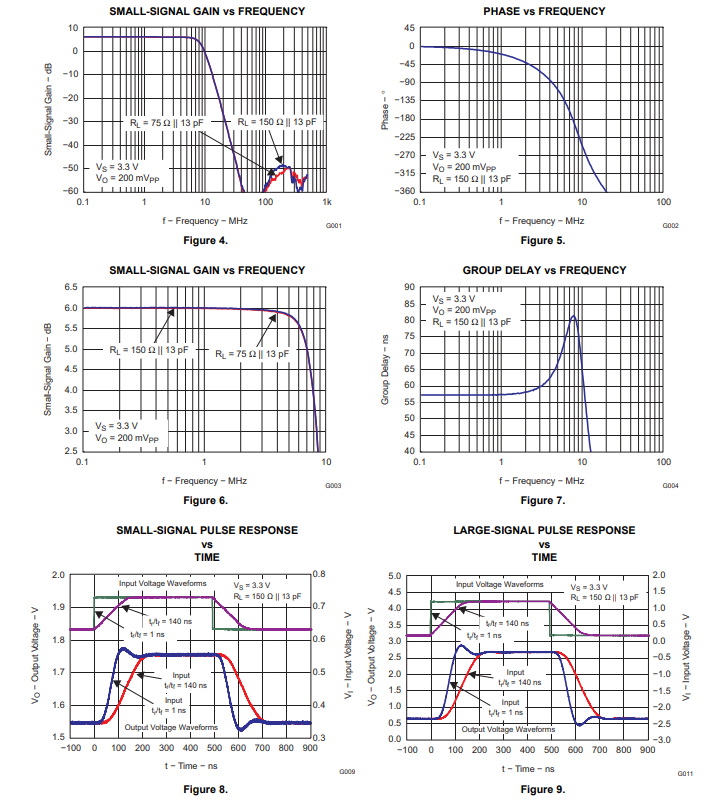

典型特性

功能方框图

应用
机顶盒输出视频缓冲
PVR/DDVR输出缓冲
USB/便携式低功耗视频缓冲
