LMP7721 3毫微微安输入偏置电流精密放大器技术手

LMP7721是业界最低规格的输入偏置电流精密放大器。超低输入偏置电流为3 fA，在25°C时的规定极限为±20 fA，而在85°C时为±900 fA。这是通过输入偏置电流消除放大器电路的最新专利申请技术实现的。该技术还在放大器的整个输入共模电压范围内保持超低输入偏置电流。

数据手册：*附件：LMP7721 3毫微微安输入偏置电流精密放大器技术手册.pdf

其他突出特性，如低电压噪声（6.5 nV/√Hz）、低直流偏移电压（25°C时最大±150µV）和低偏移电压温度系数（-1.5µV/°C），可提高高精度应用中的系统灵敏度和精度。LMP7721的电源电压范围为1.8V至5.5V，是电池供电的便携式应用的理想选择。LMP7721是LMP精密放大器系列的一部分。

作为德州仪器PowerWise™产品的一部分，LMP7721提供了17 MHz的非常宽的增益带宽积（GBW），同时只消耗1.3 mA的电流。这种宽的GBW以及120dB的高开环增益能够实现精确的信号调节。凭借这些规格，LMP7721在电化学电池放大器和传感器接口电路等各种应用中具有卓越的性能。

LMP7721采用8引脚SOIC封装，具有特殊的引脚，将放大器的输入与电源和输出引脚隔离开来。通过适当的电路板布局技术，LMP7721的独特引脚将防止PCB漏电流到达输入引脚。因此，系统误差将进一步减少。

功能
除非另有说明，否则TA处的典型值=
25°C，Vs = 5 V。
输入偏置电流（VCM = 1 V）
25°C +20 fA时最大值

• 最大温度为85°C +900 fA
  失调电压+26 yV
  失调电压漂移-1.5 yV/C
  直流开路放大120分贝
  直流CMRR 100分贝
  输入电压噪音（f= 1 GHz时）6.5 nV/Hz
  THD 0.0007%
  电源电流1.3 mA
  GBW 17 MHz
  压摆率（下降沿）12.76 V/us
  电源电压1.8 V至5.5 V
  工作温度范围-40 ' C至125°C
  8-Pin solCc

引脚功能和配置

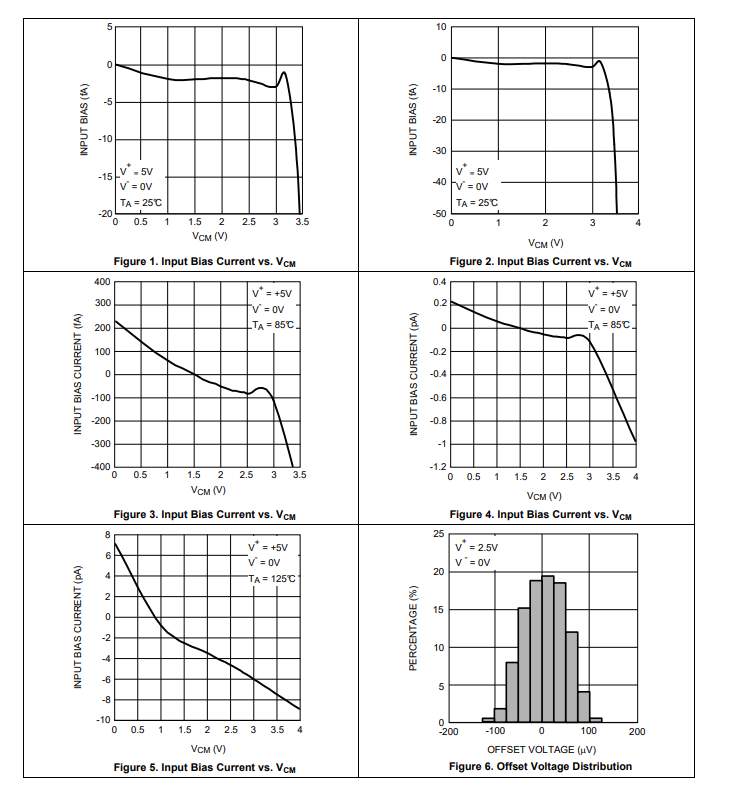

典型特性

功能方框图

应用
光电二极管放大器
高通量传感器放大器
离子室放大器
静电计放大器
pH电极放大器
跨阻抗放大器
