OPA2727 e-trim™ 20MHz、高精密、CMOS、运算放大器技

OPA727和OPA728系列运算放大器采用最先进的12V模拟CMOS工艺和封装级微调e-trim，提供出色的直流精度和交流性能。极低的偏移（最大150µV）和漂移（1.5µV/°C）是通过在封装后对IC进行数字修整来实现的，以避免封装组装过程中因应力而导致的参数偏移。为了校正偏移漂移，OPA727和OPA728系列会根据温度进行微调。这些器件具有非常高的CMRR和开环增益，以最大限度地减少误差。

数据手册：*附件：OPA2727 e-trim™ 20MHz、高精密、CMOS、运算放大器技术手册.pdf

卓越的交流特性，如20MHz GBW、30V/µs转换速率和0.0003%THD+N，使OPA727和OPA728非常适合通信、高端音频和有源滤波器应用。由于偏置电流小于500pA，它们非常适合用作跨阻抗（I/V转换）放大器，用于监测ONET应用中的光功率。

针对高达12V的单电源操作进行了优化，输入共模范围扩展到GND，实现了真正的单电源功能。输出摆动到轨道150mV以内，最大限度地提高了动态范围。4.3mA的低静态电流使其非常适合用于电池供电的设备。OPA728关断版本将静态电流降低到通常的6µA，并具有参考引脚，便于在双电源应用中使用标准CMOS逻辑进行关断操作。

为了便于使用，OPA727和OPA728运算放大器系列在4V至12V的电源范围内进行了全面指定和测试。OPA727（单台）和OPA728（单台停机）在MSOP-8和DFN-8中可用；OPA2727（双）在DFN-8和SO-8中可用；TSSOP-14中的四版本OPA4727。所有版本均规定在-40°C至+125°C的温度范围内运行。

特征
失调：15μV（典型值）、150μV（最大值）
漂移：0.3uV/c（典型值）、1.5uV/c（最大值）
带宽：20 MHz
睡眠率：30 V/uS
偏置电流：500 pa（最大）
低噪音：6 nVNHz，100 GHz
THD+N：0.0003%（1 GHz）
静电流：4.3mA/ch
电压：4V至12 V
关闭模式（OPA 728）：6 uA

引脚配置

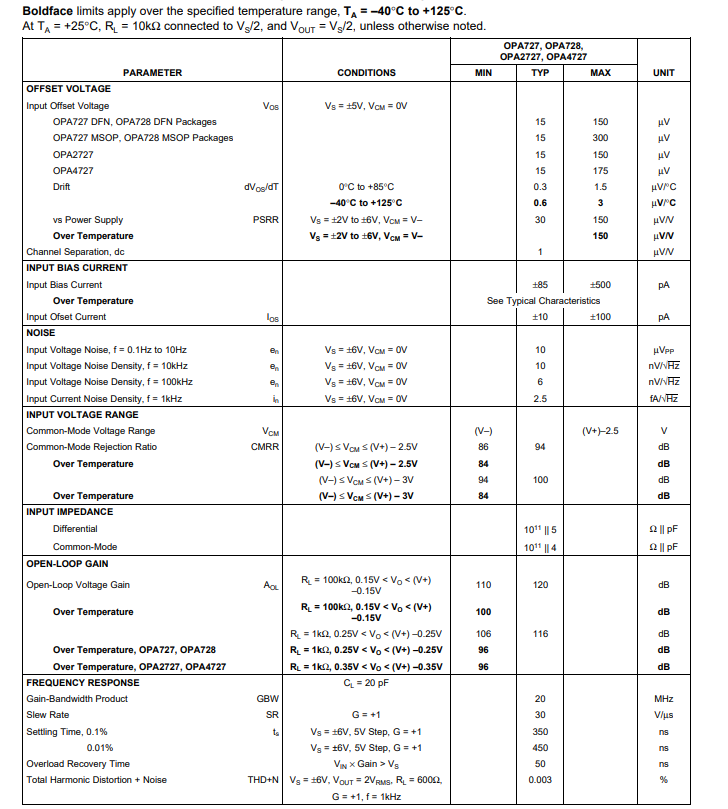

电气特性

典型特性

应用
光网络
互阻抗放大器
集成商
有源滤波器
AD CONVERTER DRIVER
I/V Converter
高性能音频
过程控制
测试设备
