TLV3011-EP 具有开漏输出的微功耗单通道比较器（增

TLV3011-EP 是一款低功耗、开漏输出比较器；TLV3012-EP 是一款推挽输出比较器。这两款器件都具有非限定的片上电压基准，静态电流为 3.1µA（最大值），输入共模范围超出电源轨 200mV，单电源电压范围为 1.65V 至 5.5V。

数据手册：*附件：TLV3011-EP 具有开漏输出的微功耗单通道比较器（增强型产品）技术手册.pdf

集成的 1.242V 系列电压基准提供 100ppm/°C（最大值）的低温漂，在高达 10nF 的容性负载下保持稳定，并且可以提供高达 0.5mA（典型值）的输出电流。

TLV3011-EP 和 TLV3012-EP 采用微型 SOT-23-6 封装，可实现节省空间的设计。这两款器件的额定工作温度范围为 -55°C 至 125°C。

特性
• VID V62/07604-01XE (TLV3011-EP)
• VID V62/23603-01XE (TLV3012-EP)
• 受控基线
– 一个组装 - 测试基地
– 一个制造基地
– 延长了产品生命周期
• 为制造资源减少 (DMS) 提供增强型支持
• 扩展温度范围为 -55°C 至 125°C
• 低静态电流：3.1μA（最大值）
• 集成系列电压基准：1.242 V
• 输入共模范围：超过电源轨 200mV
• 电压基准初始精度：1%
• 开漏输出 (TLV3011-EP)
• 推挽式输出 (TLV3012-EP)
• 集成迟滞（仅限 TLV3012-EP）
• 失效防护输入（仅限 TLV3012-EP）
• 上电复位（仅限 TLV3012-EP）
• 电源电压范围：1.65V 至 5.5V（仅限 TLV3012-EP）
• 快速响应时间：2μs
• 微型封装：SOT-23-6

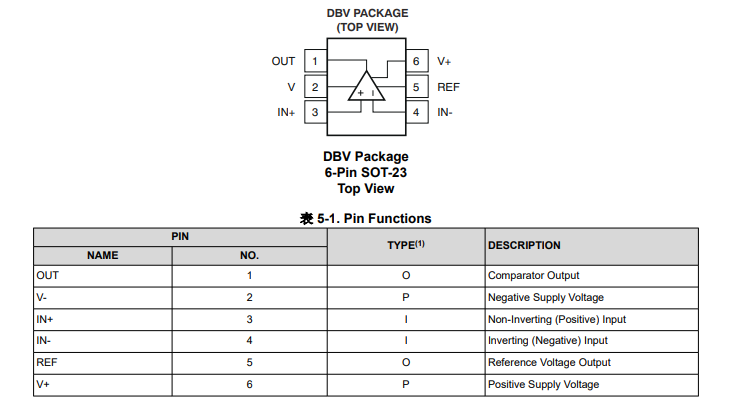

引脚功能和配置

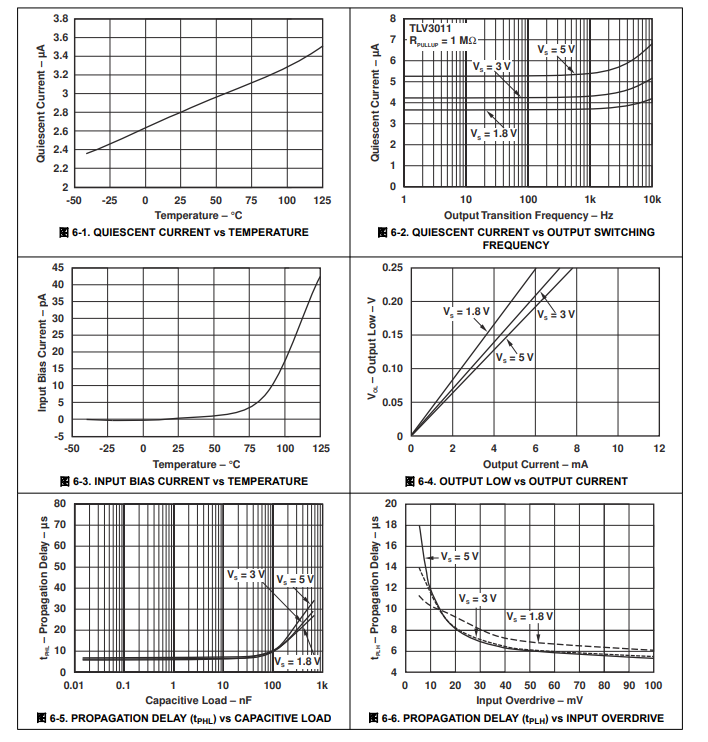

典型特性

功能方框图

应用
• 电池供电型液位检测
• 数据采集
• 系统监测
• 振荡器
• 传感器系统
