LM258A-EP HiRel双通道、30V、700kHz运算放大器（增强

LM258A由两个独立的高增益频率补偿运算放大器组成，设计用于在宽电压范围内从单个电源运行。如果两个电源之间的差为3V至30V，并且VCC比输入共模电压至少正1.5V，则也可以从分流电源进行操作。低电源电流消耗与电源电压的大小无关。

数据手册：*附件：LM258A-EP HiRel双通道、30V、700kHz运算放大器（增强型产品）技术手册.pdf

应用包括换能器放大器、直流放大块以及现在可以在单电源电压系统中更容易实现的所有传统运算放大器电路。例如，该设备可以直接从数字系统中使用的标准5V电源操作，并且可以轻松提供所需的接口电子设备，而无需额外的±5V电源。

特征
对照基线

• 一个装配/一个测试场地，一个
  制造现场
  -55 °C的扩展温度性能
  至125°C
  增强的缩小制造业
  来源（DMS）支持
  增强的产品变更通知
  资格谱系（1）
  供应范围广泛：
• 单一供应. 3 V至30 V
• 双重供应. +1.5 V至±15 V
  低供应-电流消耗，独立于
  s电源电压. 0.7 mA典型值
  共模输入电压范围包括
  地面，允许附近直接感知地面

连接图

符号

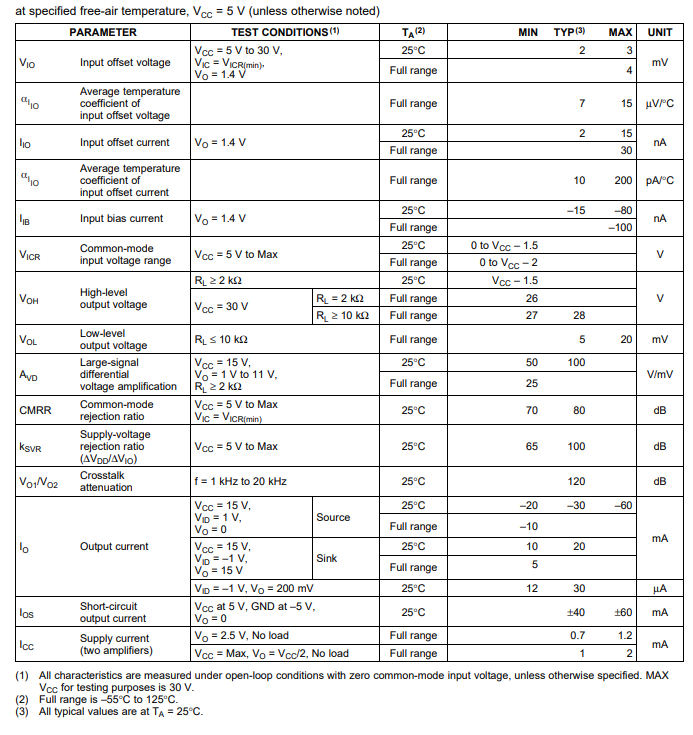

电气特性
