Analog Devices Inc. EVAL-AD3530RARDZ评估板数据手册

Analog Devices EVAL-AD3530RARDZ评估板基于AD3530/AD3530R 16位、8通道、电压输出数模转换器 (DAC)。EVAL-AD3530RARDZ可以快速制作AD3530/AD3530R电路原型，缩短设计时间。AD3530/AD3530R采用2.7V至5.5V单电源供电AD3530/AD3530R包含内部2.5V基准电压源，提供2.5V或5V输出电压。EVALAD3530RARDZ还包括一个额外的板载ADR4525电压基准。

数据手册：*附件：Analog Devices Inc. EVAL-AD3530RARDZ评估板数据手册.pdf

ADI EVAL-AD3530RARDZ通过系统演示平台 （SDP-K1） 板与PC的USB端口连接。另外还提供外设模块接口 （PMOD）连接，无需SDP-K1板即可将微控制器连接到评估板。通过PMOD连接使用微控制器时，需要断开SDP-K1板，并且用户不得运行 ACE软件。

EVAL-AD3530RARDZ与SDP-K1板兼容，可单独购买。

特性

• 用于 AD3530/AD3530R 的全功能评估板
• 多种链接选择
• PC控制（搭配SDP板使用时）

应用

• 光收发器
• 测试与测量
• 工业自动化
• 数据采集系统

必要设备

• EVAL-SDP-CK1Z (SDP-K1) 板（须单独购买）
• 软件
  • 带有EVAL-AD3530RARDZ插件的ACE软件
  • 用于EVAL-AD3530RARDZ的SDP-K1固件（包含在插件中）

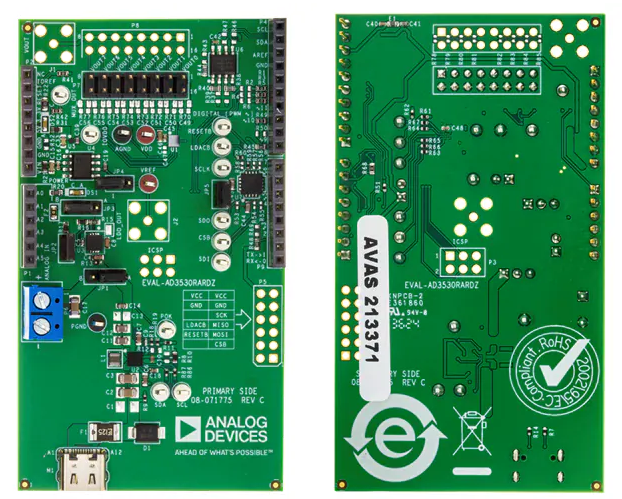

布局
